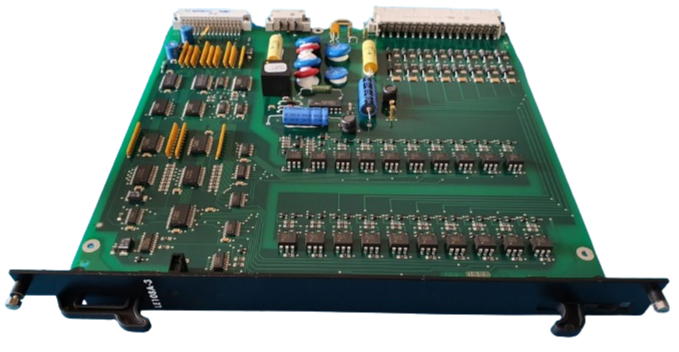

Alstom E64L1逻辑信息采集板
产品详情
Alstom E64L1逻辑信息采集板
产品概述
Alstom E64L1逻辑信息采集板是阿尔斯通（ALSTOM）专为工业自动化控制系统设计的核心数据采集与处理板卡，核心作用为工业现场各类逻辑信号的实时采集、过滤预处理及标准化传输。该板卡作为控制系统的关键数据枢纽，能够精准采集开关量、脉冲量等逻辑信号，通过内置处理单元完成信号滤波、电平转换等预处理，将杂乱的现场信号转化为上位系统可识别的标准化数据，同时具备信号状态监测与异常反馈功能，确保数据采集的准确性与可靠性。其采用工业级高稳定性元器件与强化电磁屏蔽设计，具备优异的抗干扰能力与恶劣环境适应性，广泛集成于轨道交通、能源发电、工业制造等自动化控制体系中，为系统决策与精准控制提供高质量的逻辑数据支撑。
规格参数
基于阿尔斯通工业自动化系列产品技术标准及逻辑信息采集通用规范，Alstom E64L1逻辑信息采集板核心规格参数如下：
- 工作电压：DC 24V±10% 工业标准供电，适配控制系统统一供电架构
- 采集信号类型：支持开关量（DI）、脉冲量信号采集，兼容NPN/PNP两种输入类型
- 采集通道数量：32路隔离式数字输入通道，支持多通道同步采集
- 防护等级：IP65，具备防尘、防喷射水能力，适应工业恶劣现场环境
- 物理尺寸：120mm×100mm×45mm（长×宽×高），标准导轨式/嵌入式安装，适配通用控制柜
- 接口类型：隔离式RS-485通信接口、弹簧式接线端子，连接稳定且接线便捷
- 通信协议：支持Modbus RTU、Profibus DP工业常用通信协议，便于与PLC/DCS系统无缝集成
- 工作环境：温度-20℃~70℃，相对湿度≤95%RH（无结露）；存储温度-30℃~85℃
- 采集精度：信号响应时间≤1ms，脉冲采集频率范围0.1Hz~1kHz，确保快速精准捕捉信号变化
- 功率消耗：≤5W，低功耗设计，降低系统整体能耗
- 隔离等级：输入通道与电源、通信接口间隔离电压≥2500VAC，有效阻断干扰信号窜入
- 电磁兼容性：符合IEC 61000-4系列标准，具备强抗电磁干扰能力
性能特点
- 多通道同步采集与高精度响应：配备32路隔离式输入通道，支持开关量、脉冲量多类型信号同步采集，信号响应时间≤1ms，可精准捕捉现场信号的快速变化；脉冲采集频率覆盖0.1Hz~1kHz，能适配不同频率特性的逻辑信号采集需求。
- 强抗干扰与隔离防护：采用全通道光电隔离设计，隔离电压≥2500VAC，有效阻断工业现场的电磁干扰与地电位差影响；搭配全金属屏蔽外壳，符合IEC 61000-4电磁兼容标准，在高压、强电磁干扰环境下仍能稳定采集数据。
- 高可靠性与环境适应性：选用工业级高稳定性元器件与高集成度电路设计，运行损耗低、故障率低；可在-20℃~70℃宽温范围及高湿度环境下长期稳定工作，能适应户外、高温车间等恶劣应用场景。
- 灵活适配与便捷集成：兼容NPN/PNP两种输入类型，无需额外配置即可适配不同品牌传感器；支持多种主流工业通信协议，可快速融入现有PLC/DCS控制系统；采用弹簧式接线端子，接线高效且接触可靠，后期维护便捷。
- 智能化信号预处理与监测：内置信号滤波电路，可有效过滤现场信号中的尖峰脉冲与噪声干扰，提升数据采集纯净度；具备通道故障自诊断功能，可实时监测通道连接状态，当出现断线、短路等故障时及时反馈，便于快速排查问题。
- 便捷安装与运维：支持导轨式与嵌入式两种安装方式，适配不同控制柜布局需求；板卡状态指示灯清晰，可直观显示电源、通信、各通道信号状态，运维人员可快速判断设备运行情况；低功耗设计减少散热需求，无需额外散热装置。
工作原理
Alstom E64L1逻辑信息采集板核心基于“多通道隔离采集-智能化预处理-标准化传输-状态自监测”的工作逻辑，依托光电隔离技术、高速信号处理电路及嵌入式控制单元，实现工业现场逻辑信号的精准、稳定采集与传输，为自动化控制系统提供可靠的数据输入。
具体工作流程如下：首先，工业现场的开关量传感器（如接近开关、行程开关）、脉冲信号源等设备通过弹簧式接线端子接入板卡的32路隔离输入通道，板卡通过光电隔离电路将输入信号与核心处理单元隔离，避免现场干扰信号影响核心电路工作；随后，接入的原始信号经内置滤波电路处理，过滤掉尖峰脉冲、电磁噪声等干扰信号，得到纯净的逻辑信号；接着，信号进入高速处理单元，完成电平转换与信号类型识别（区分开关量通断状态、脉冲量频率），并转换为标准化的数字数据；核心微处理器对转换后的数字数据进行汇总处理，通过隔离式RS-485通信接口，按照Modbus RTU等预设通信协议，将采集到的逻辑信息实时上传至上位PLC/DCS控制系统；同时，板卡内置的自诊断单元持续监测各输入通道连接状态、电源电压及通信链路状态，当检测到通道断线、短路、电源异常或通信中断时，立即驱动对应状态指示灯报警，并将故障信息上传至上位系统；上位系统可通过通信协议向板卡下发参数配置指令，调整信号滤波强度、采集频率等参数，实现采集功能的灵活适配。
注意事项
- 安装环境要求：需安装在通风干燥、无剧烈震动与冲击的区域，确保板卡散热顺畅，避免与大功率设备、强电磁干扰源（如变频器、接触器）近距离安装；若安装于户外或粉尘较多环境，需配合密封控制柜使用，防止灰尘、水汽侵入板卡内部；禁止安装在结露、易燃易爆及腐蚀性气体环境中。
- 电气连接规范：严格按照接线图纸区分电源端子、信号输入端子与通信接口，严禁错接、混接；接线前必须确认系统完全断电，接线时需佩戴静电手环，防止静电损坏电子元器件；信号输入线缆应选用屏蔽线缆，屏蔽层单端接地，且与动力线缆保持至少30cm间距，避免信号干扰；接线完成后需检查端子紧固情况，确保无松动、接触不良现象，测试输入通道与电源的绝缘性，确认无误后方可通电。
- 电源接入要求：接入电源必须符合DC 24V±10%的额定规格，电源纹波系数需≤5%；在电源波动较大的工业场景，应配置在线式稳压电源，确保供电稳定；严禁反向接入电源，否则会造成板卡核心元器件永久性损坏。
- 操作与调试：调试前需仔细阅读产品手册，熟悉通信协议参数、通道配置方法及状态指示灯含义，由专业技术人员操作；调试时先进行单点信号测试，确认各通道采集功能正常，再进行多通道同步采集测试；参数配置完成后需进行保存，避免断电丢失；严禁在运行状态下随意插拔接线或修改关键配置参数。
- 维护与保养：定期对板卡及接线端子进行清洁，清除表面灰尘与杂物，检查端子有无氧化、松动情况，及时进行紧固或更换；定期校验通道采集精度与响应时间，若出现采集延迟、信号丢失等问题，需及时排查线缆与传感器故障；长期存放时，应将板卡置于-30℃~85℃的干燥环境中，避免潮湿、高温环境存放，存放超过6个月需进行通电老化测试。
- 故障处理：若板卡出现通信中断、通道采集异常或指示灯报警等故障，应先切断电源，排查电源电压、接线连接、传感器状态及通信链路是否正常，排除外部故障后再重启板卡；若故障仍未解决，禁止自行拆卸板卡内部元器件，需联系专业维修人员或厂家售后进行检修，维修过程需遵循产品保修协议；故障排除后，需重新进行通道测试，确认采集功能正常后方可恢复系统运行。
- 安全操作规范：板卡的安装、接线、维护及检修仅允许具备工业自动化专业知识与相关培训的人员进行，非专业人员严禁操作；通电运行时，禁止触摸接线端子与板卡核心电路区域，避免触电或静电损坏；在易燃易爆环境中操作时，需严格遵守现场防爆规范，防止引发安全事故。
