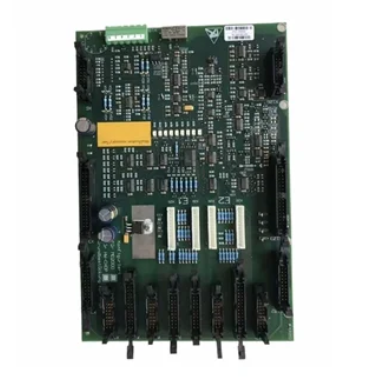

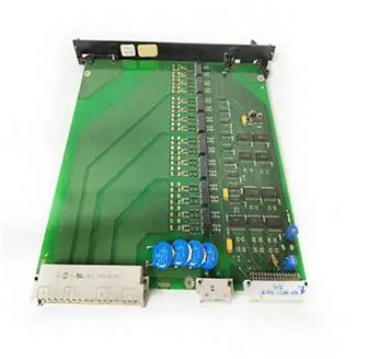

Alstom FRTN2电压调节数字指示板
产品详情
Alstom FRTN2电压调节数字指示板
产品概述
Alstom FRTN2数字指示板是阿尔斯通（ALSTOM）专为中高压电压调节系统设计的高精度显示与控制核心板卡，核心作用为电压参数实时监测、数字化精准显示及调节指令的双向交互。该板卡作为电压控制系统的关键人机交互与状态反馈节点，能够精准采集中高压回路电压信号并完成隔离式数字化转换，清晰呈现实时电压值及系统运行状态，同时可接收上位控制系统指令或本地操作指令，协同执行机构实现电压的精细化调节，确保被控系统电压稳定在设定阈值内。其采用高集成度电路设计、强化屏蔽防护结构及工业级高可靠性元器件，具备优异的抗电磁干扰能力与恶劣环境适应性，广泛集成于风电、工业高压供电等中高压电压控制与电力保障系统中，为电压状态的可视化监测、精准化调控提供核心技术支撑。
规格参数
基于阿尔斯通中高压系列产品技术标准及工业中高压电压监测调节通用规范，Alstom FRTN2数字指示板核心规格参数如下：
- 工作电压：DC 24V±10% 工业标准供电，适配控制系统统一供电需求
- 测量电压范围：0~1000V AC/DC 宽量程适配，重点覆盖中高压应用场景
- 防护等级：IP65，具备防尘、防喷射水能力，适应户外及工业恶劣环境
- 物理尺寸：110mm×110mm×55mm（长×宽×高），标准嵌入式安装尺寸，适配通用控制柜
- 接口类型：隔离式RS-485通信接口、高耐压接线端子，确保信号传输稳定与操作安全
- 通信协议：支持Modbus RTU工业常用通信协议，具备多台联机数据交互能力，便于系统集成
- 工作环境：温度-10℃~60℃，相对湿度≤90%RH（无结露）；存储温度-25℃~70℃
- 显示参数：双4位高亮LED数字显示，显示范围-1999~9999，亮度多档可调；配备运行、报警、通信状态指示灯，状态直观可辨
- 测量精度：0.1%FS±1位，具备高精度电压监测能力，保障调节精准性
- 功率消耗：≤6W，低功耗设计，降低系统能耗；具备瞬间停电缓冲功能，防止数据丢失
- 绝缘等级：≥20MΩ（500V DC），确保中高压场景下的电气安全
性能特点
- 高可靠性与稳定性：采用优质元器件与封闭电路设计，抗干扰能力强，在电压波动、电磁干扰等复杂工况下仍能稳定运行；运行损耗低，额定功率下损耗仅为传统同类产品的一半左右，提升系统能效。
- 超高精度监测与显示：测量精度达0.1%FS±1位，远超行业常规标准，可精准捕捉中高压电压细微波动；双4位高亮LED显示屏清晰呈现实时电压值，支持电压百分比、运行时间等多类信息切换显示，配合多状态指示灯，系统运行状态一目了然。
- 强抗干扰与安全防护：采用强化屏蔽防护结构与隔离式信号处理设计，有效抵御中高压环境下的强电磁干扰，确保信号传输稳定与显示准确；具备优异的绝缘性能与过压、过流双重保护机制，同时内置高速保险丝，可避免异常工况下核心元器件损坏，保障设备与人员安全。
- 宽适配与灵活交互：测量范围覆盖0~1000V AC/DC，完美适配中高压电压调节场景；支持隔离式RS-485通信与Modbus RTU协议，可实现多台联机与上位系统远程数据交互；配备人性化面板操作按键，支持电压设定值调整、参数锁定、异常复位等功能，操作简单直观。
- 高可靠性与环境适应性：采用工业级高稳定性元器件与高集成度电路设计，运行损耗低，稳定性强，可在-10℃~60℃宽温范围及高湿度环境下长期稳定工作；具备瞬间停电缓冲功能，0.5Hz内可完成输出缓冲，防止电压浪涌导致部件异常损坏。
- 便捷安装与维护：采用标准嵌入式安装设计，适配通用控制柜安装孔位，安装简便高效；接线端子采用欧式可分离式设计，更换时控制回路无需重新配线，后期维护工作量低；面板支持下掀式设计，便于保险丝更换等日常维护操作。
- 完善的异常监测与反馈：具备电压回授异常、通信异常、负载断线、超温等多种异常检测功能，可实时捕捉故障信息并触发报警指示灯，同时记录异常履历，为故障排查提供精准依据；配备异常乾接点输出，可联动外部报警装置，及时提醒运维人员处理。
工作原理
Alstom FRTN2数字指示板核心基于“隔离式信号采集-高精度数字化转换-多维度显示反馈-双向指令交互”的工作逻辑，依托隔离式信号调理、高精度A/D转换及高性能微处理器控制技术，实现中高压电压调节过程的精准监测与可控化调控，同时保障高压场景下的操作安全。
具体工作流程如下：首先，板卡通过高耐压隔离式接线端子采集被控中高压回路的电压信号，经内部隔离式信号调理电路进行滤波、稳压及幅值转换处理，去除强电磁干扰与信号噪声，将高压信号标准化为安全范围内的模拟信号；随后，标准化模拟信号传入高精度A/D转换单元，转换为数字信号并传输至核心微处理器；微处理器对数字信号进行运算处理，将实时电压值、电压百分比等信息传输至LED显示单元，通过双4位数字屏直观呈现，同时驱动运行、通信等状态指示灯反馈当前工作状态；若实时电压值与设定阈值存在偏差，微处理器可通过隔离式RS-485通信接口向上位控制系统发送偏差信号，或直接接收上位调节指令，通过输出接口驱动外部电压调节执行机构（如可控电抗器、伺服调压装置等）进行电压修正，实现闭环调节；此外，板卡内置的监测单元持续监测自身工作状态（如温度、电源）及输入电压状态，当检测到过压、过流、通信异常等故障时，立即触发报警指示灯，记录异常履历并通过乾接点输出报警信号，同时启动保护机制切断输出回路，防止故障扩大。操作过程中，用户可通过面板按键进行电压设定值调整、参数锁定、异常复位等操作，调整参数实时存储并生效。
注意事项
- 安装环境要求：需安装在通风良好、无剧烈震动的区域，确保散热顺畅，安装时需垂直放置并预留足够散热间隙，避免高温积聚；远离强电磁干扰源、易燃易爆及腐蚀性气体环境，避免阳光直射与雨水直接冲刷；禁止安装在结露区域，防止电气部件短路损坏。
- 电气连接规范：严格按照接线图纸进行布线，明确区分电压输入端子、通信接口与电源端子，严禁错接、混接，尤其注意高压输入端子的正确连接；接线前必须确认系统已完全断电，且中高压回路已完成放电，等待母线电压降至安全范围（≤36V）后再进行操作；接线时需佩戴静电手环等防护装备，使用符合规格的屏蔽线缆，屏蔽层单端接地；接线完成后需检查端子紧固情况，确保无裸露铜丝，测试线路绝缘性与通断状态，确认无误后方可通电。
- 电源接入要求：接入电源必须符合DC 24V±10%的额定规格，避免电压超出范围；电源波动较大的场景需配置稳压电源，确保供电稳定，防止因电源异常导致显示错乱或板卡损坏；严禁将输入电源连接到输出端，否则会造成板卡永久性损坏。
- 操作与调试：调试前必须阅读产品使用说明书及安全注意事项，熟悉面板按键功能与参数设置逻辑，由专业技术人员进行操作；调试过程中需实时观察显示数值与报警状态，确认电压采集精准度与调节联动有效性；严禁在运行状态下修改关键参数，避免盲目操作导致系统故障。
- 维护与保养：定期对板卡面板进行清洁，清除表面灰尘与污渍，避免遮挡显示屏与指示灯；定期检查接线端子有无松动、氧化等情况，及时紧固或更换；按要求定期校验测量精度，若出现显示偏差需及时进行校准；维护操作必须在断电并确认放电完成后进行，禁止在通电状态下拆卸板卡或触碰端子；长期存放时需置于-25℃~70℃的干燥环境中，存放时间超过三个月需进行通电检验。
- 故障处理：若板卡出现显示错乱、无显示或报警异常等故障，应立即切断电源，排查电源电压、接线连接及外部负载是否正常，排除外部故障后再重启板卡；若故障仍未解决，禁止自行拆卸板卡内部元器件，需由专业技术人员按照维修指导进行故障排除，更换部件需遵循产品保修协议；故障处理完成后，需重新检查接线与参数设置，确认无误后方可恢复运行。
- 安全操作规范：本产品的安装、接线、维护及检修仅允许具备电气专业知识与相关培训的人员进行，非专业人员严禁操作；通电运行时，禁止打开防护盖板或触摸接线端子，避免触电危险；运行过程中若发现板卡异常发热、异味等情况，应立即切断电源，停止使用并进行检修。
