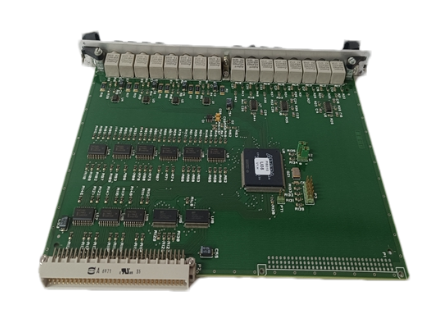

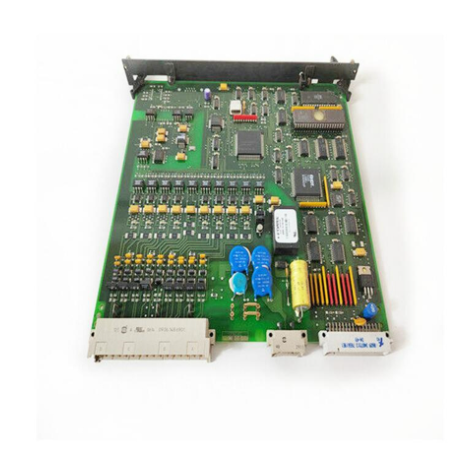

GE SPU232.1-CAN PART NO: 029.354 630.工业级模块
产品详情
GE SPU232.1-CAN PART NO: 029.354 630.工业级模块
产品概述
GE SPU232.1-CAN（部件编号：029.354 630，以下简称“CAN通信工业模块”）是通用电气（GE）针对工业自动化领域数据通信需求研发的高性能嵌入式模块，以CAN总线技术为核心，兼具串行通信功能，专为工业环境下的设备互联、数据传输与指令交互设计。该模块作为工业控制系统中的“通信枢纽”，能够实现不同设备间的实时数据交互与协议转换，凭借工业级的稳定性、抗干扰能力及灵活的配置特性，广泛应用于智能制造、轨道交通、能源化工等对通信可靠性要求极高的场景。其紧凑的结构设计适配标准工业机柜，同时兼容GE全系列自动化控制设备及第三方主流工业设备，有效降低系统集成难度，提升整体通信效率与稳定性。
规格参数
2.1 基本参数
- 产品型号：SPU232.1-CAN；部件编号：029.354 630
- 产品类型：工业级CAN/RS-232双模通信模块
- 核心协议：CAN 2.0A/B协议，支持标准帧与扩展帧；RS-232协议
- 尺寸规格：2U标准工业尺寸（88.9mm×150mm×50mm），适配19英寸标准机柜
- 重量：约0.9kg
- 安装方式：导轨安装或机柜螺钉固定
2.2 电气参数
- 供电电压：直流24V±20%（宽压设计，适配工业常用电源）
- 工作电流：正常工作时≤300mA，峰值电流≤500mA（通信突发状态）
- 功耗：典型功耗≤7.2W，最大功耗≤12W
- 隔离电压：电源端与信号端之间2500V DC（1分钟），CAN总线接口光电隔离
- 电磁兼容：符合EN 61000-6-2（抗扰度）、EN 61000-6-4（发射）工业级标准
2.3 通信参数
- CAN接口：2路独立CAN总线接口，支持CAN FD（可选），通信速率5kbps-1Mbps可调；采用DB9或端子排接口，支持总线终端电阻配置（120Ω可选）
- RS-232接口：1路标准RS-232接口，波特率300bps-115200bps可调，数据位7/8位，停止位1/2位，支持奇校验、偶校验、无校验
- 数据缓存：内置4KB CAN接收缓存与2KB发送缓存，1KB RS-232数据缓存，避免数据丢失
- 协议转换：支持CAN与RS-232协议双向转换，可自定义数据映射规则
2.4 环境参数
- 工作温度：-40℃~+85℃（宽温范围，适配极端工业环境）
- 存储温度：-55℃~+100℃
- 相对湿度：10%~95%（无凝露，符合IEC 60068-2-3标准）
- 振动防护：符合IEC 60068-2-6标准，10Hz-2000Hz，加速度10g
- 冲击防护：符合IEC 60068-2-27标准，峰值加速度50g，持续时间6ms
- 防护等级：IP20（模块本体），IP40（带防护外壳可选）
三、性能特点
3.1 双模通信与灵活转换
模块集成CAN与RS-232双通信接口，支持两种协议的双向数据透明传输与自定义转换，可轻松解决工业现场中老旧RS-232设备与新型CAN总线系统的互联问题。通过配套软件可配置数据过滤规则、帧格式转换参数及通信速率，适配不同场景下的通信需求，无需额外开发协议转换程序，降低集成成本。
3.2 工业级高可靠性设计
采用工业级高抗干扰元器件，CAN接口内置光电隔离与浪涌保护电路，可有效抵御工业现场的电磁干扰、电压波动及静电冲击，确保通信链路稳定。模块支持“心跳包”机制，可实时监测通信链路状态，当出现断线、误码等异常时，立即触发报警信号并记录故障日志，便于快速排查问题。
3.3 高效数据处理与缓存
搭载高性能8位微处理器，数据处理速率可达1Mbps，支持CAN总线多节点数据并发接收与转发，具备数据帧过滤、优先级排序功能，可优先处理紧急控制指令（如设备停机信号）。内置大容量数据缓存区，在通信峰值或设备临时离线时，可暂存关键数据，避免数据丢失，保障系统数据完整性。
3.4 便捷的配置与运维
支持通过RS-232接口或配套上位机软件（兼容Windows/Linux系统）进行参数配置，包括通信速率、协议规则、报警阈值等，配置参数可本地保存，断电后不丢失。模块面板配备LED指示灯（电源灯、CAN通信灯、RS-232通信灯、故障灯），可直观显示设备运行状态，便于现场运维人员快速判断设备工作情况。
3.5 强环境适应性与耐用性
采用全金属外壳与密封式电路设计，具备良好的散热性能与防尘、防油污能力，可在高温、低温、高湿、多粉尘的工业现场长期稳定运行。经过严格的工业环境可靠性测试，包括高低温循环测试、振动冲击测试、电磁兼容测试等，确保满足各类恶劣工业场景的使用要求。
工作原理
GE SPU232.1-CAN模块以微处理器为核心，通过CAN控制器与RS-232收发器实现两种通信协议的物理层与数据链路层处理，其工作流程主要分为参数初始化、数据接收、协议转换、数据发送及状态监测五个环节：
1. 参数初始化：模块上电后，首先执行自检程序，检测核心电路、接口状态及缓存区可用性，自检通过后加载预设的配置参数（如CAN通信速率、RS-232波特率、数据过滤规则等），完成初始化后进入待机状态，等待数据传输请求。
2. 数据接收：当CAN总线或RS-232接口有数据传入时，对应的收发器将模拟信号转换为数字信号，传输至微处理器。微处理器根据预设规则判断数据来源与类型，对数据进行校验（如CAN帧CRC校验、RS-232奇偶校验），校验通过后将数据暂存至对应缓存区，校验失败则丢弃数据并记录错误信息。
3. 协议转换：微处理器读取缓存区数据后，按照配置的协议转换规则进行格式转换（如将RS-232的ASCII码数据转换为CAN总线的二进制数据帧，或反之），同时对转换后的数据添加对应的协议标识（如CAN帧ID、RS-232地址码），确保接收端能够正确识别数据。
4. 数据发送：转换后的数据包经微处理器优先级排序后，由对应的通信接口发送至目标设备。若为CAN总线发送，CAN控制器将数据帧封装为符合CAN 2.0A/B协议的格式，通过总线发送至指定节点；若为RS-232发送，则由RS-232收发器将数字信号转换为模拟信号，传输至对接设备。
5. 状态监测：工作过程中，微处理器实时监测通信链路的信号质量、数据传输误码率及自身工作状态（如供电电压、温度），当检测到通信中断、误码率超标、电压异常等故障时，立即点亮面板故障指示灯，并通过预设接口发送报警信号，同时将故障信息写入本地日志，便于后续排查。
注意事项
5.1 安装注意事项
- 安装前需确认模块型号与部件编号是否与系统需求一致，避免型号错配导致通信故障。
- 模块需安装在通风良好、远离强电磁干扰源（如变频器、大功率电机）的位置，与高温设备（如加热器）保持至少10cm距离，防止热量影响模块性能。
- 导轨安装时需确保导轨型号匹配，螺钉固定时扭矩控制在0.5-0.8N·m，避免过紧损坏模块外壳或过松导致模块松动。
- CAN总线布线需采用屏蔽双绞线，总线两端需配置120Ω终端电阻，布线长度不超过1000m（通信速率1Mbps时），避免信号衰减或干扰。
5.2 接线与运行注意事项
- 接线前必须断开所有供电电源，CAN接口与RS-232接口需区分正负极与信号脚，严格按照模块接线图操作，避免接反导致接口烧毁。
- 供电电源需具备过流保护功能，输出电压稳定在24V±20%范围内，避免电压波动导致模块重启或损坏。
- 运行过程中不得随意插拔通信线缆或修改配置参数，如需重新配置，需先停止模块数据传输，避免数据丢失或总线冲突。
- 当模块故障灯点亮时，需先排查供电与接线问题，再通过上位机软件读取故障日志，不得直接拆卸模块进行维修。
5.3 维护与存储注意事项
- 日常维护需定期（建议每月一次）检查模块接线是否松动、指示灯状态是否正常，清理模块表面灰尘时需使用干燥软布，不得使用湿布或酒精等腐蚀性清洁剂。
- 模块长期不使用时，应存放在干燥、通风、无腐蚀性气体的环境中，包装在防静电袋内，避免阳光直射与剧烈碰撞，存储温度控制在-55℃~+100℃。
- 模块维修需由GE授权的专业技术人员进行，禁止自行拆卸模块或更换元器件，否则将失去产品质保资格，且可能引发安全隐患。
- 建议每半年对模块进行一次全面检测，包括通信速率测试、数据传输误码率测试及抗干扰性能测试，确保模块处于良好工作状态。
应用场景
GE SPU232.1-CAN模块凭借双模通信、高可靠性及强环境适应性的特点，广泛应用于各类工业自动化场景，成为连接不同通信协议设备的核心部件，主要应用领域包括：
6.1 智能制造生产线
在汽车制造、电子元件组装等生产线中，用于连接老旧的RS-232接口设备（如条码扫描枪、小型传感器）与新型CAN总线控制系统（如PLC、工业机器人），实现生产数据的实时采集与控制指令的精准下发，确保生产线各设备协同工作，提升生产效率与产品合格率。
6.2 轨道交通车辆控制
在地铁、动车组的车辆控制系统中，作为车厢内设备的通信中转模块，连接CAN总线控制单元（如牵引系统、制动系统）与RS-232接口的监测设备（如温度传感器、压力传感器），实时传输车辆运行参数与故障信息，保障车辆运行安全，同时支持地面维护系统对车辆设备的远程诊断。
6.3 能源化工监控系统
在石油化工、天然气开采等场景的监控系统中，用于连接现场的RS-232接口仪表（如流量计、液位计）与CAN总线工业以太网网关，将生产过程中的关键参数（如流量、压力、温度）实时上传至中央监控平台，同时接收平台下发的控制指令，实现生产过程的自动化监控与远程调控。
6.4 智能仓储与物流设备
在自动化立体仓库、AGV（自动导引车）系统中，作为AGV与仓库管理系统的通信桥梁，AGV上的CAN总线设备（如驱动系统、导航传感器）通过模块与仓库管理系统的RS-232接口实现数据交互，完成AGV路径规划、货物搬运指令接收与执行状态反馈等功能，提升仓储物流的自动化水平。
6.5 农业与环境监测设备
在智能农业灌溉系统、环境监测站中，用于连接RS-232接口的环境传感器（如温湿度传感器、土壤传感器）与CAN总线数据采集器，将监测数据实时传输至数据中心，实现灌溉设备的自动启停、环境参数的远程监测，适用于户外恶劣环境下的长期稳定运行。
