ALSTOM VCM 232.2 029.359 088 VME-MANAGER-MASTER 0085.022.99 模块
产品详情

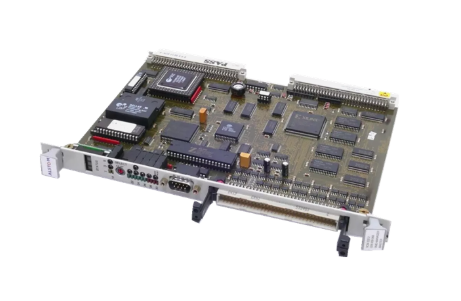

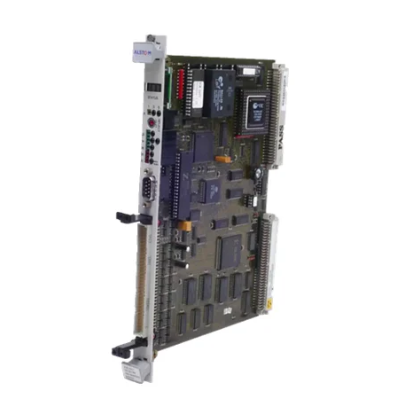

ALSTOM VCM 232.2 029.359 088 VME-MANAGER-MASTER 0085.022.99 模块
产品概述
ALSTOM VCM 232.2 029.359 088 VME-MANAGER-MASTER 0085.022.99 Module（以下简称“VME管理主模块”）是阿尔斯通（ALSTOM）公司专为工业自动化与轨道交通控制系统开发的核心控制模块，基于VME总线技术架构，承担着系统资源管理、数据交互调度、设备协同控制等关键任务。作为VME总线系统中的“主控制器”，该模块凭借高可靠性、强实时性及灵活的扩展能力，为复杂工业场景提供稳定的控制核心，广泛应用于轨道交通信号系统、工业过程控制等对设备稳定性和控制精度要求严苛的领域。其集成化的设计不仅简化了系统布线，更通过标准化的接口与阿尔斯通全系列配套设备实现无缝兼容，有效提升了整体系统的运维效率和故障处理能力。
规格参数
2.1 基本参数
- 产品型号：VCM 232.2；配件编号：029.359 088、0085.022.99
- 产品类型：VME总线管理主模块
- 总线标准：符合VMEbus Rev. C.1规范，支持32位数据/地址总线
- 尺寸规格：标准VME机架尺寸，高度3U（132.3mm），深度220mm，宽度160mm（适配标准19英寸机柜）
- 重量：约1.8kg
2.2 电气参数
- 供电电压：直流+5V±5%、+12V±10%、-12V±10%，支持宽压自适应
- 工作电流：+5V时最大8A，+12V时最大1.5A，-12V时最大0.5A
- 功耗：典型功耗45W，最大功耗60W
- 绝缘电阻：电源端与接地端之间≥100MΩ（500V DC）
- 抗干扰性能：符合EN 55022 Class A电磁兼容标准，抗浪涌能力±2kV（线-线）、±4kV（线-地）
2.3 接口参数
- VME接口：1个标准VME总线接口，支持总线仲裁与中断处理
- 串行接口：2个RS-232/RS-485可选接口，波特率范围9600bps-115200bps，支持奇偶校验
- Ethernet接口：2个10/100Mbps自适应以太网口，支持TCP/IP、UDP协议，RJ45接口
- 数字I/O：8路输入/8路输出，输入电压0-30V DC，输出最大负载电流1A
- 调试接口：1个JTAG调试接口，支持固件升级与故障诊断
2.4 环境参数
- 工作温度：-25℃~+70℃（宽温工作范围，适配恶劣工业环境）
- 存储温度：-40℃~+85℃
- 相对湿度：5%~95%（无凝露）
- 振动等级：符合IEC 60068-2-6标准，10Hz-500Hz，加速度5g
- 冲击等级：符合IEC 60068-2-27标准，峰值加速度20g，持续时间11ms
性能特点
3.1 高可靠的主控制能力
模块搭载高性能32位嵌入式处理器，主频可达200MHz，具备强大的数据处理能力，支持多任务实时调度，任务响应时间≤1ms，确保对总线设备的实时控制与数据处理。采用双冗余设计，支持主备自动切换，切换时间＜50ms，有效避免单点故障导致的系统中断，满足工业控制系统“高可用性”需求。
3.2 灵活的总线管理与扩展
作为VME总线管理主模块，支持最多16个从设备的总线仲裁与资源分配，可根据系统需求动态调整总线带宽与设备优先级。兼容阿尔斯通全系列VME从模块（如IO模块、通信模块、采集模块等），同时支持第三方符合VME规范的设备接入，扩展能力强，可适配不同规模的控制系统。
3.3 全面的故障诊断与保护
内置完善的自诊断机制，可实时监测模块供电状态、处理器运行状态、总线通信状态及接口连接状态，故障信息通过以太网或串行接口实时上传至监控系统，并在模块面板LED指示灯直观显示（如电源灯、运行灯、故障灯）。具备过流、过压、短路保护功能，当供电异常或接口负载超标时，自动切断部分非核心电路，保护模块核心部件不受损坏。
3.4 强环境适应性
采用工业级宽温元器件与密封防尘设计，可在高低温、高湿、振动、电磁干扰等恶劣环境下稳定工作，满足轨道交通、工业现场等复杂场景的使用需求。模块表面采用散热涂层，配合内置散热风扇（可选），确保在高温环境下热量及时散出，维持设备稳定运行。
3.5 便捷的运维与升级
支持通过以太网远程进行固件升级与参数配置，无需现场拆卸模块，降低运维成本。提供标准化的通信协议与开发接口（如API函数库、Modbus协议），便于与上位机监控系统（如SCADA系统）对接，实现设备状态的集中监控与数据管理。
工作原理
VME管理主模块以高性能嵌入式处理器为核心，基于VME总线架构实现“主-从”式控制与数据交互，其工作流程主要分为以下几个环节：
1. 系统初始化：模块上电后，首先执行自诊断程序，对核心电路、接口、总线状态进行检测，诊断通过后，加载预设的配置参数（如总线优先级、设备地址、通信协议等），完成初始化并进入待机状态，等待上位机或系统指令。
2. 总线管理与设备调度：收到启动指令后，模块作为总线主设备，通过VME总线接口对连接的从设备进行地址扫描与身份识别，建立设备列表并分配总线资源（如地址空间、中断号）。根据系统任务需求，通过总线仲裁机制调度各从设备的工作顺序，确保高优先级任务（如紧急停车信号处理、关键参数采集）优先获得总线控制权。
3. 数据交互与处理：主模块通过VME总线接收各从设备上传的数据（如传感器采集数据、设备运行状态数据），经处理器进行滤波、解析、运算后，生成控制指令，再通过总线下发至相应的从设备（如控制IO模块执行开关动作、调整执行机构参数）。同时，将处理后的数据通过以太网接口上传至上位机监控系统，实现数据的双向交互。
4. 状态监测与故障处理：工作过程中，自诊断模块实时监测模块自身及从设备的运行状态，当检测到故障（如总线通信中断、从设备故障、供电异常）时，立即触发故障保护机制：一方面通过中断信号暂停当前非核心任务，优先处理故障；另一方面将故障信息编码后上传至监控系统，并通过面板指示灯提示故障类型，若为严重故障，自动启动主备切换流程（双冗余配置时），确保系统连续运行。
注意事项
5.1 安装注意事项
- 模块必须安装在符合标准的19英寸机柜中，安装时确保导轨固定牢固，避免振动导致模块松动或接口接触不良。
- 安装位置需预留足够的散热空间（模块两侧至少预留5cm），避免与其他高功耗设备近距离堆叠，防止热量积聚。
- 接线前必须断开模块供电电源，确保输入电压与模块规格一致（如直流+5V、±12V），正负极不得接反，避免模块烧毁。
- VME总线接口、以太网接口等连接器需用力插紧，确保针脚接触良好，接线完成后检查接口是否松动。
5.2 运行操作注意事项
- 模块运行过程中，不得随意插拔接口线缆或拆卸模块，如需维护，必须先断开供电并关闭上位机相关控制程序。
- 禁止修改模块预设的核心参数（如总线地址、中断优先级），如需调整，需由专业技术人员根据系统设计文档操作，避免导致总线冲突或系统崩溃。
- 定期检查模块面板指示灯状态，若故障灯常亮或闪烁，需及时通过监控系统查询故障原因，避免故障扩大。
- 避免在模块运行时进行固件升级，升级前需备份当前配置参数，升级过程中确保网络稳定，防止升级失败导致模块无法正常启动。
5.3 维护与存储注意事项
- 日常维护时，需定期清理模块表面及散热孔的灰尘（建议每3个月一次），避免灰尘堵塞影响散热，清理时使用干燥的软毛刷或压缩空气，不得用水或液体清洁剂。
- 模块长期不使用时，应存放在干燥、通风、无腐蚀性气体的环境中，避免阳光直射，存储温度控制在-40℃~+85℃，相对湿度≤95%（无凝露）。
- 故障模块维修需由阿尔斯通授权的专业技术人员进行，禁止自行拆卸模块外壳或更换核心元器件，以免影响产品质保或导致安全隐患。
应用场景
基于高可靠性、强实时性及灵活的扩展能力，VME管理主模块广泛应用于对控制精度和系统稳定性要求严苛的领域，主要包括：
6.1 轨道交通信号系统
在地铁、轻轨、市域铁路的信号控制系统中，作为区域控制器（ZC）或车载控制器（VC）的核心模块，负责轨道区段占用状态采集、列车运行速度控制、信号机状态管理等关键任务，通过VME总线连接IO模块、通信模块，实现与列车、地面设备的实时数据交互，确保列车安全、高效运行。
6.2 工业过程控制
在电力、化工、冶金等工业领域的过程控制系统中，作为现场控制站的主控制器，连接温度、压力、流量等传感器采集模块及阀门、泵等执行机构控制模块，实现工业参数的实时采集与闭环控制，支持与工厂SCADA系统对接，完成生产过程的集中监控与自动化调度。
6.3 智能装备控制
在大型数控机床、机器人生产线等智能装备中，作为设备控制核心，管理运动控制模块、IO模块、人机交互模块，实现装备动作的精准控制、工序流程的自动化执行及设备状态的实时监测，提升装备的加工精度与生产效率。
6.4 能源监测与管理系统
在光伏电站、风力发电场、变电站的能源监测系统中，作为数据采集与控制主模块，连接电能质量采集模块、开关状态监测模块，实时采集发电功率、电压、电流等参数，通过以太网上传至能源管理平台，同时根据平台指令控制发电设备的启停与功率调节，实现能源的高效利用。
6.5 其他特种行业
在航空航天地面测试设备、船舶控制系统等特种领域，凭借宽温、抗振动、高可靠的特性，作为测试或控制核心模块，承担设备状态监测、测试数据采集与处理等任务，满足特种环境下的使用需求。
