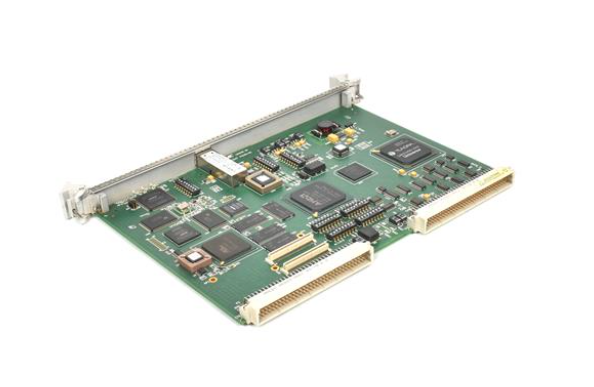

GE VME5565 VMIVME-5565-11000 332-015565-110000 P 反射存储器

GE

产品详情

模块核心标识与基本信息

该模块的不同型号标识分别对应产品系列、配置版本、供应链编码等关键信息，核心功能与硬件架构保持统一，具体标识解析如下：

- VME5565/VMIVME-5565：模块核心型号，明确其属于GE VME总线系列中的反射存储器产品，界定了模块的核心技术属性与硬件平台；

- VMIVME-5565-11000：扩展型号标识，其中“11000”代表特定配置版本，涵盖内存容量、通信协议支持等关键参数组合，用于精准区分不同应用场景的产品型号；

- 332-015565-110000：供应链专属编码，前半段“332-015565”为GE内部物料分类标识，与模块核心型号关联，后半段“110000”与扩展型号的配置编码相呼应，便于企业进行库存管理、采购对接及产品追溯。

模块采用标准3U VME总线板卡设计，尺寸符合ANSI/VITA 1-1994规范，可无缝适配各类标准VME总线机箱，安装过程无需额外改造机械结构，兼容性极强，有效降低系统集成成本。

关键技术参数

GE VME5565反射存储器模块的技术参数聚焦于数据传输性能、内存配置及环境适应性，核心参数如下：

1. 总线与接口规格：

总线兼容性：支持VMEbus Rev. D标准，兼容32位/64位地址/数据总线，总线传输速率最高可达160MB/s，满足高速数据交互需求；

2. 反射内存接口：配备4路光纤接口（支持单模/多模可选），数据传输速率最高2.5Gbps，传输距离单模可达20km，多模可达500m；

3. 控制接口：1路RS-232串行配置接口，用于模块参数初始化与状态监测，支持VME总线中断信号，实现数据传输的实时响应。

4. 核心存储与处理：

反射内存容量：标配1GB DDR3 SDRAM，支持内存分区管理，可根据应用需求配置共享内存区域；

5. 数据处理单元：集成高性能FPGA芯片，实现数据的实时转发与校验，数据传输延迟低于10μs，确保多节点数据同步性；

6. 错误检测与校正：支持ECC（错误检查与纠正）功能，可自动检测并纠正单比特错误，提升数据传输的可靠性。

7. 电源与功耗：输入电压为+5V DC（±5%）及+3.3V DC（±5%），典型工作电流为+5V时2.0A、+3.3V时3.5A，具备过压、过流及短路保护功能，额定功耗低于25W。

8. 环境适应性：工作温度范围-40℃~+85℃，存储温度范围-55℃~+125℃，相对湿度5%~95%（无凝露），抗振动等级符合MIL-STD-810G 514.6标准，抗冲击等级符合MIL-STD-810G 516.6标准，可适应极端工业环境与复杂电磁场景。

功能特点与优势

1. 低延迟实时数据共享：基于FPGA的硬件加速架构，实现反射内存数据的直接映射与高速转发，避免软件协议栈的延迟损耗，确保多节点间数据同步误差控制在微秒级，满足实时控制系统的严苛要求；

2. 高可靠性与冗余设计：支持多节点环形或星形拓扑结构，具备链路冗余功能，当某一路光纤链路故障时，可自动切换至备用链路，保障系统数据传输的连续性，同时ECC内存校验与硬件级错误检测机制进一步提升数据可靠性；

3. 灵活的拓扑与配置：支持最多32个节点的组网能力，可通过上位机软件配置内存映射地址、链路速率、中断触发条件等参数，兼容GE专用反射内存协议及行业通用协议，适配不同厂商的控制系统；

4. 便捷的状态监测与诊断：模块配备多组LED指示灯，实时显示电源状态、总线通信状态、光纤链路状态及内存工作状态，支持VME总线诊断命令，可通过软件读取模块内部温度、电压及链路误码率等参数，便于故障定位与系统维护；

5. 强抗干扰能力：光纤接口具备天然的电磁隔离特性，模块内部采用屏蔽接地设计，电源输入端配备EMC滤波电路，抗电磁干扰等级符合IEC 61000-4-2/3/4标准，可在强电磁辐射环境下稳定工作。

典型应用场景

凭借卓越的实时性与可靠性，GE VME5565反射存储器模块在多个高端工业领域实现深度应用，主要包括：

- 电力系统实时控制：用于特高压变电站的分布式控制系统，实现保护装置、测控装置与监控主机间的实时数据共享，保障电网故障切除与运行调节的及时性；

- 航空航天测控：在飞行器地面测试系统中，连接各类测试设备与数据处理单元，实现飞行参数的实时采集、传输与分析，为试验过程提供精准数据支撑；

- 轨道交通信号系统：应用于高铁、城轨的列车控制系统，实现列控中心、车载设备与地面设备间的实时通信，确保列车运行调度的安全性与高效性；

- 工业机器人协同控制：在多机器人工作站中，通过反射内存实现各机器人间的运动状态数据共享，保障协同作业的同步性与精度；

- 国防军工系统：在雷达、导弹等武器装备的控制系统中，作为核心数据传输模块，满足高可靠性、低延迟及抗恶劣环境的应用需求。

使用注意事项

1. 模块安装前需确认VME机箱的电源输出能力与总线版本，确保+5V、+3.3V电源电压稳定，避免因供电不足导致模块工作异常；

2. 光纤连接时需区分发射（TX）与接收（RX）端口，确保链路两端对应端口正确连接，同时避免光纤接口沾染灰尘，连接前建议使用专用清洁剂清洁；

3. 模块参数配置需通过GE专用配置软件进行，配置完成后需保存参数至模块本地，避免断电后参数丢失；

4. 组网时需根据节点数量与传输距离选择合适类型的光纤（单模/多模）及光模块，确保链路传输质量，同时合理规划拓扑结构，提升系统冗余能力；

5. 模块运行过程中需定期监测内部温度与链路误码率，当温度超过75℃或误码率持续升高时，需及时排查散热与链路问题；

6. 维护时需先切断VME机箱电源，严禁热插拔模块，避免损坏总线接口与模块内部电路。
