GE IS220PDOAH1A 336A4940CSP2 离散输出模块
产品详情

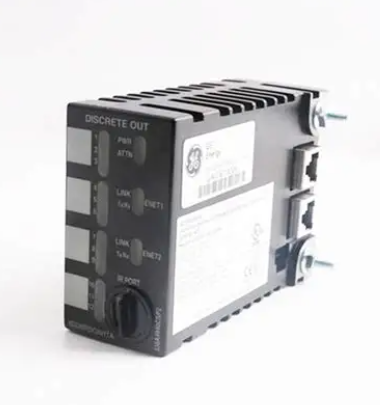

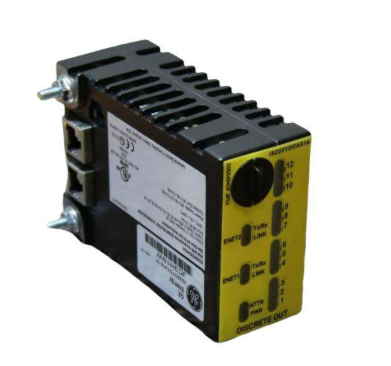

GE IS220PDOAH1A 336A4940CSP2 离散输出模块
模块基本概况
离散输出模块作为PLC（可编程逻辑控制器）及DCS（集散控制系统）的重要组成部分，其核心功能是将控制系统的数字控制信号转换为可驱动外部执行机构（如继电器、电磁阀、指示灯等）的物理信号。IS220PDOAH1A 336A4940CSP2基于GE成熟的控制技术平台开发，针对工业现场的复杂环境进行了优化设计，能够在高温、高湿度、强电磁干扰等严苛条件下实现长期稳定运行，为工业生产的连续性和安全性提供有力保障。
该模块的型号中，“IS220”系列代表其为GE Mark VIe控制系统的标准I/O模块，“PDOA”明确了其“离散输出”的功能属性，后续代码则用于区分具体的硬件配置、接口类型及生产批次等信息，确保模块在系统中的精准匹配与替换。
核心技术参数
技术参数是模块性能的核心体现，IS220PDOAH1A 336A4940CSP2的关键参数如下，为系统设计与集成提供精准依据：
1. 输出规格
- 输出通道数：通常配置16路离散输出通道，支持单通道独立控制，满足多执行机构的并行驱动需求。
- 输出信号类型：直流（DC）输出，常见额定输出电压为24V DC，适配工业领域主流的低压执行元件。
- 输出电流能力：单通道最大输出电流一般为0.5A~2A（具体以实际型号为准），可直接驱动小型继电器或电磁阀，若需驱动大电流设备，可通过中间继电器扩展。
- 输出方式：源型或漏型输出（可通过硬件跳线或软件配置切换），增强模块与不同类型执行机构的兼容性。
2. 电源与功耗
- 工作电源：通常采用双电源设计，包括逻辑电源（如5V DC，为模块内部电路供电）和输出电源（如24V DC，为输出通道供电），提高系统供电可靠性。
- 功耗：静态功耗低（一般小于5W），动态功耗随输出通道的负载变化而变化，整体功耗控制合理，降低系统散热压力。
3. 环境适应性
- 工作温度范围：-40℃~70℃，满足工业现场高低温环境需求。
- 相对湿度：5%~95%（无冷凝），适应潮湿环境。
- 抗干扰能力：符合IEC 61000系列电磁兼容标准，具备较强的抗电磁辐射和传导干扰能力，确保信号传输稳定。
4. 通信与接口
- 通信协议：支持GE Mark VIe系统内部的高速总线协议（如SynchLink），实现与控制器的实时数据交互，通信延迟低至毫秒级。
- 物理接口：采用标准工业连接器（如端子排或插头），接线便捷且接触可靠，支持热插拔（部分型号），便于系统维护与故障处理。
核心功能与特点
1. 高可靠性设计
模块采用工业级元器件，经过严格的老化测试和环境适应性测试，具备过流、过压、短路保护功能。当输出通道出现过载或短路故障时，模块会自动切断该通道的输出，避免故障扩大，同时通过故障信号反馈至控制器，便于运维人员及时排查。此外，模块内部采用光电隔离技术，将控制电路与输出电路进行电气隔离，有效抑制外部干扰对控制系统的影响。
2. 灵活的配置与诊断能力
通过GE专用的控制软件（如ToolboxST），用户可对模块的输出通道进行灵活配置，包括输出逻辑（高电平有效/低电平有效）、故障响应模式等。同时，模块具备完善的自诊断功能，可实时监测模块的电源状态、通信状态及各输出通道的工作状态，诊断信息通过总线传输至控制器，在监控界面上直观显示，极大缩短故障排查时间。
3. 高效的信号传输与控制
依托Mark VIe系统的高速总线架构，模块与控制器之间的数据传输速率高，确保控制指令能够快速下发至执行机构，提高系统的控制精度和响应速度。对于需要精准时序控制的场景（如轮机的阀门切换），该模块能够满足严格的时间同步要求，保障设备协同运行的稳定性。
4. 便捷的安装与维护
模块采用标准的机架式安装方式，尺寸紧凑，可与其他Mark VIe系列I/O模块集成安装，节省控制柜空间。部分型号支持热插拔功能，在系统不停机的情况下即可完成模块的更换，极大提高了系统的可用性和维护效率。
典型应用场景
IS220PDOAH1A 336A4940CSP2离散输出模块凭借其稳定的性能和灵活的配置，广泛应用于以下工业领域：
1. 电力行业：用于燃气轮机、蒸汽轮机的控制系统中，驱动燃油阀门、进气挡板、冷却水阀门等执行机构，实现机组的启停控制、负荷调节及安全保护。
2. 石油化工行业：在炼化装置、油气输送管道的控制系统中，驱动电磁阀、泵组、阀门等设备，实现工艺流程的自动化控制与安全联锁。
3. 冶金行业：用于钢铁、有色金属冶炼设备的控制，驱动加热炉阀门、输送辊道、液压系统等执行机构，保障冶炼过程的稳定运行。
4. 智能制造领域：在自动化生产线、智能仓储系统中，驱动 conveyor（传送带）、机械臂、分拣设备等，实现生产流程的自动化调度与控制。
使用与维护注意事项
- 模块安装前需确认工作电源电压、输出负载参数与模块规格匹配，避免因参数不匹配导致模块损坏。
- 接线时需严格按照模块端子定义进行操作，确保接线牢固，避免因接触不良引发信号异常或设备故障。
- 模块运行过程中，需定期检查模块的工作温度、散热情况及接线端子的老化情况，及时清理灰尘，确保模块散热良好。
- 进行模块更换或维护时，需先切断相关电源，若模块支持热插拔，需按照操作规程进行操作，避免带电操作引发安全事故。
- 模块的软件配置需通过GE官方认证的软件进行，避免使用非正规软件导致配置错误或系统故障。
