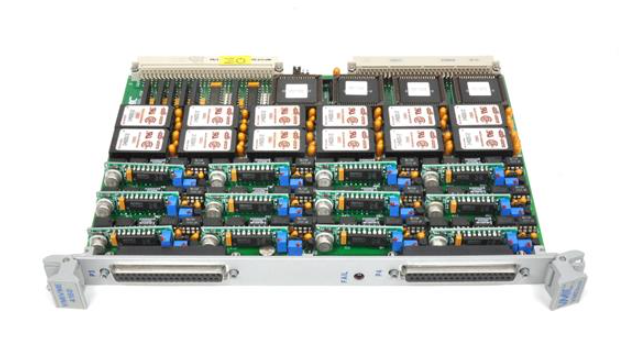

GE VMIVME-4150 模拟输出模块
产品详情
GE VMIVME-4150 模拟输出模块
核心功能与优势
1. 多通道高精度信号输出
模块具备多个独立的模拟输出通道（具体通道数可根据型号配置，常见为 8 通道或 16 通道），每个通道均采用高精度 D/A 转换芯片，支持 4-20mA 电流信号或 0-10V 电压信号输出，部分型号可扩展支持 ±5V、±10V 等双极性电压输出。D/A 转换精度可达 16 位，确保输出信号的误差控制在极低范围，满足精密控制场景的需求，例如在化工反应釜温度控制、电机转速调节等场景中，能有效提升控制精度。
2. 灵活的配置与控制方式
支持 VME64 总线规范，可无缝集成到基于 VME 架构的控制系统中，实现与主机的高速数据交互。模块提供硬件跳线和软件配置两种方式，用户可通过编程设定每个通道的输出类型（电流/电压）、量程范围、信号滤波参数等，同时支持通道独立使能/禁用功能，便于针对不同负载需求进行个性化配置。此外，部分型号还具备通道校准功能，可通过软件校准消除长期使用后的信号漂移，维持输出精度。
3. 强大的可靠性与抗干扰能力
采用工业级硬件设计，支持宽温工作环境（通常为 -40℃~+85℃），能够适应恶劣的工业现场条件。模块内部集成了过流保护、过压保护和短路保护电路，当输出端出现异常负载时，可快速切断信号输出，避免模块损坏和负载设备故障。同时，通过光电隔离技术实现信号通道与总线系统的电气隔离，隔离电压可达 2500Vrms，有效抑制工业现场的电磁干扰（EMI）和射频干扰（RFI），保障信号传输的稳定性。
4. 便捷的状态监测与诊断
模块配备完善的自诊断功能，可实时监测 D/A 转换电路、电源状态、通道负载等关键参数，并通过 VME 总线将诊断信息反馈给主机系统。此外，模块正面设计有状态指示灯，包括电源指示灯、模块就绪指示灯以及各通道的输出状态指示灯，用户可通过指示灯快速判断模块的工作状态，便于现场故障排查和维护。
关键技术参数
总线标准
VME64，兼容 VMEbus 1.4 规范
输出通道数
8 通道 / 16 通道（可选）
输出信号类型
电流：4-20mA；电压：0-10V、±5V、±10V（可选）
D/A 转换精度
16 位
线性误差
±0.01% 满量程（FSR）
温度漂移
±5ppm/℃（典型值）
响应时间
≤10μs（从数字指令到信号稳定输出）
隔离性能
通道与总线间隔离，隔离电压 2500Vrms
电源要求
+5V DC、±12V DC 或 ±15V DC（根据型号确定）
工作温度范围
-40℃ ~ +85℃
机械尺寸
符合 VME 标准尺寸，3U 或 6U 板卡（可选）
适用场景
1. 工业自动化控制：用于PLC、DCS系统中，向变频器、调节阀、伺服电机等执行机构输出控制信号，实现对生产过程中温度、压力、流量、液位等参数的精确调节，广泛应用于石油化工、冶金、电力等行业。
2. 航空航天与国防：在航空电子设备、航天器控制系统中，作为信号转换接口，为各类传感器、执行器提供稳定的模拟控制信号，满足高可靠性、宽温环境的使用要求。
3. 测试与测量设备：在自动化测试系统中，用于生成高精度的模拟激励信号，对被测设备的性能进行检测和校准，如电子元器件测试、医疗器械校准等。
4. 交通与能源系统：在轨道交通信号系统、智能电网监控系统中，实现控制系统与现场设备的信号交互，保障系统的稳定运行。
使用注意事项
- 模块安装时需严格遵循 VME 总线规范，确保板卡与总线插槽接触良好，避免因接触不良导致通信故障或信号异常。
- 接线前需确认模块的电源规格和输出信号类型，严禁错接电源或混淆信号线路，以免损坏模块内部电路。
- 在工业现场使用时，应将模块安装在具备防尘、防潮、防震功能的控制柜内，并做好接地处理，提升抗干扰能力。
- 进行通道校准或参数配置时，需先断开模块的输出负载，避免校准过程中对负载设备造成误动作。
- 长期存放时，应将模块置于干燥、通风、无腐蚀性气体的环境中，避免阳光直射和高温高湿环境，防止元器件老化。
