GE IS220UCSAH1AK 独立处理器模块
产品详情

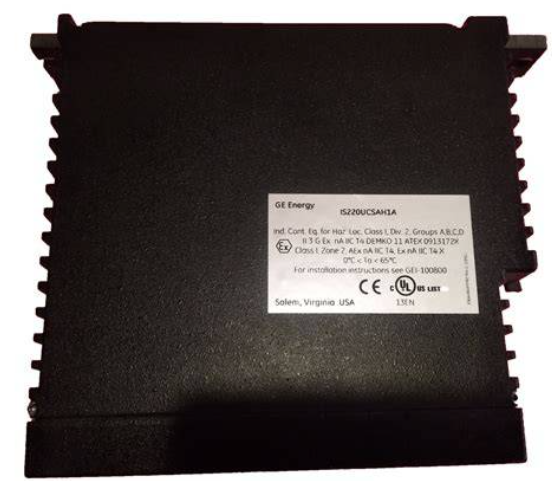

GE IS220UCSAH1AK 独立处理器模块
模块基本概述
GE IS220UCSAH1AK 独立处理器模块是通用电气（GE）为Mark VIe系列燃气轮机/蒸汽轮机控制系统量身打造的核心运算单元，隶属于IS220系列控制模块家族。该模块以“高算力、高冗余、高可靠性”为核心特征，承担着机组运行参数采集、控制逻辑运算、执行器指令输出、系统状态监控等关键任务，是保障大型旋转机械（如燃气轮机、蒸汽轮机、发电机）安全稳定运行的“大脑”。其采用先进的多核处理器架构与冗余设计，支持复杂控制算法的实时运算，广泛应用于电力发电、石油化工、冶金等领域的大型机组控制系统中，是实现机组自动化调控、故障预警与安全保护的核心组件。
核心技术参数
2.1 核心运算与存储参数
- 处理器配置：搭载双核工业级PowerPC处理器，主频800MHz，支持多任务并行处理，具备强大的浮点运算与逻辑运算能力；
- 内存配置：内置1GB DDR3 SDRAM（用于实时数据缓存），4GB Flash（用于系统固件与控制程序存储），支持最大8GB SD卡扩展，满足复杂控制程序的存储需求；
- 运算性能：单核心运算速度可达200 MIPS（百万条指令/秒），支持控制周期0.1ms-100ms可调，满足不同控制场景的实时性需求；
- 编程支持：兼容GE Speedtronic Mark VIe控制系统组态软件，支持梯形图（LD）、功能块图（FBD）、结构化文本（ST）等IEC 61131-3标准编程语言。
2.2 输入输出与通信参数
- 数字量接口：16路隔离开关量输入（DI），支持DC 24V信号；8路继电器输出（DO），触点容量AC 250V/5A、DC 30V/5A；
- 模拟量接口：8路差分模拟量输入（AI），支持4-20mA电流信号或0-10V电压信号，测量精度±0.1%FS；4路模拟量输出（AO），输出范围4-20mA/0-10V，精度±0.2%FS；
- 通信接口：2路千兆以太网接口（支持EtherNet/IP、Modbus TCP协议），2路RS485接口（支持Modbus RTU协议），1路专用冗余总线接口（用于模块间冗余通信）；
- 同步功能：支持IEEE 1588 PTPv2精确时间同步协议，时间同步精度≤1μs，确保多模块协同控制的同步性。
2.3 电气与环境参数
- 供电参数：输入电压DC 24V±15%，支持双路冗余供电，功耗≤25W，具备过压、过流、反接保护功能；
- 隔离性能：模拟量与数字量通道具备2500V AC电气隔离，通信接口具备1500V AC隔离，抗干扰能力符合IEC 61000-4系列标准；
- 环境适应性：工作温度-20℃~65℃，存储温度-40℃~85℃，相对湿度5%~95%（无凝露），适应电厂、化工等复杂工业环境；
- 物理结构：采用标准化机架式设计，尺寸为160mm（长）×100mm（宽）×220mm（高），支持热插拔，便于在线维护。
核心功能与特点
3.1 高可靠性冗余设计
该模块采用“1+1”冗余配置模式，支持双模块热备运行，通过专用冗余总线实现数据实时同步。正常运行时，主模块承担控制任务，备用模块实时跟踪主模块的运行状态与数据，当主模块出现故障（如CPU异常、通信中断、电源故障）时，备用模块可在5ms内自动切换为主控模式，且切换过程无控制中断，确保机组控制的连续性。同时，模块内置硬件看门狗电路与软件容错机制，可自动检测并恢复程序运行异常，平均无故障工作时间（MTBF）可达300万小时以上，满足大型机组“零非计划停机”的严苛要求。
3.2 复杂控制算法的高效运算
针对燃气轮机、蒸汽轮机等大型机组的控制需求，模块内置丰富的专用控制算法库，包括PID控制、模糊控制、自适应控制、预测控制等先进算法，可精准实现机组的转速控制、负荷调节、燃烧控制、温度控制等复杂控制任务。例如，在燃气轮机启动阶段，模块可通过自适应控制算法，根据机组当前温度、压力等参数，动态调整燃油供给量与点火时序，确保启动过程平稳；在负荷调节阶段，通过预测控制算法提前预判电网负荷变化，实现机组输出功率的平滑调节，减少对电网的冲击。
3.3 全流程数据采集与处理
模块具备多类型信号的高精度采集能力，可实时采集机组的转速、温度、压力、流量、振动、位移等数十项关键运行参数，通过内置的信号调理与滤波算法，有效剔除现场干扰信号，确保数据的准确性。支持数据的实时预处理功能，如峰值检测、趋势分析、阈值判断等，可快速识别机组的异常运行状态。同时，具备大容量数据存储能力，可记录机组近1年的运行数据（采样周期1s）与近1000条故障数据，为机组的性能分析、故障诊断与预防性维护提供可靠的数据支撑。
3.4 灵活的系统集成与通信能力
作为Mark VIe控制系统的核心模块，其可无缝接入系统的机架总线，与其他I/O模块、通信模块、人机界面（HMI）实现高速数据交互。支持与电厂DCS系统、SIS（安全仪表系统）、MIS（管理信息系统）的互联，通过标准工业通信协议将机组运行数据、控制状态、故障信息上传至上层系统，实现机组的集中监控与统一管理。同时，支持远程运维功能，工程师可通过以太网远程访问模块，进行控制程序下载、参数配置、故障诊断等操作，无需到现场即可完成维护工作，降低运维成本与风险。
3.5 完善的故障诊断与安全保护
模块内置全面的故障诊断机制，可实时监测自身硬件状态（如CPU、内存、电源）、I/O通道状态、通信链路状态及机组运行参数，当检测到异常时，立即触发相应的报警与保护动作。例如，当机组转速超过安全阈值时，模块可在10ms内输出停机指令，切断燃油供给或蒸汽进气，防止机组超速损坏；当模块自身出现轻微故障时，通过报警信号通知运维人员，同时通过冗余设计确保控制不中断。此外，支持故障信息的分级显示与记录，便于工作人员快速定位故障原因并进行处理。
典型应用场景
- 火力发电领域：在燃煤电厂的汽轮发电机组控制系统中，作为核心处理器模块，实时采集汽轮机的转速、振动、轴瓦温度、蒸汽压力/温度等参数，通过PID与预测控制算法调节汽轮机的进汽阀门开度，实现机组转速与发电量的精准控制，同时在机组出现异常时快速触发保护动作，保障机组安全；
- 燃气发电领域：在燃气-蒸汽联合循环电站（CCGT）的燃气轮机控制系统中，模块通过复杂的燃烧控制算法，调节燃气喷嘴的燃油供给量与空气配比，确保燃气轮机在不同负荷下的燃烧效率与排放达标，同时实现燃气轮机与蒸汽轮机的协同控制，提升整个联合循环系统的发电效率；
- 石油化工领域：在石化企业的大型压缩机组控制系统中，模块实时监测压缩机的进出口压力、温度、振动及电机电流等参数，通过自适应控制算法调节压缩机的转速与防喘振阀门开度，防止压缩机出现喘振、过载等故障，确保原料输送的稳定与连续；
- 冶金工业领域：在钢铁厂的高炉鼓风机控制系统中，模块根据高炉的风压需求，精准调节鼓风机的转速，同时监测鼓风机的轴承温度、振动等关键参数，当出现异常时及时降负荷或停机，避免设备损坏导致的高炉停产。
安装与使用注意事项
1. 模块需安装在Mark VIe控制系统的专用机架中，安装前需检查机架总线接口的清洁度与平整度，确保模块与机架连接牢固；安装过程中需佩戴防静电手环，避免静电损坏模块内部电子元件；
2. 供电系统需采用双路冗余设计，确保两路电源独立可靠，接线时需区分电源正负极，严禁反接；模块的接地端子需单独接地，接地电阻≤1Ω，避免接地不良导致的电磁干扰；
3. 首次使用前需通过GE Mark VIe组态软件对模块进行参数配置，包括控制算法参数、I/O通道映射、通信协议参数等，配置完成后需进行离线模拟测试与在线联调，验证控制逻辑的正确性；
4. 接线时需严格区分模拟量、数字量与通信线路，模拟量线路需采用屏蔽双绞线，与强电线路（如动力电缆）的间距不小于50cm，避免电磁干扰导致的测量误差或控制误动作；
5. 定期对模块进行维护，包括清洁模块表面与散热孔的粉尘、检查接线端子的紧固性、备份控制程序与运行数据、升级系统固件至最新版本，极端环境下需加强模块的散热与防尘保护。
