GE 369-HI-0-M-0-0-0-E 电机管理继电器
产品详情

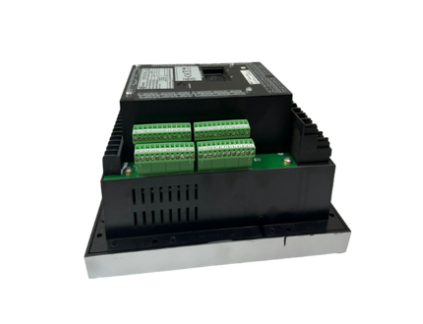

GE 369-HI-0-M-0-0-0-E 电机管理继电器
继电器基本概述
GE 369-HI-0-M-0-0-0-E 电机管理继电器是通用电气（GE）面向中高压工业电机控制场景推出的高端智能保护与监控装置，隶属于369系列电机控制产品体系。该继电器以“全方位保护、高精度监测、智能化管理”为核心定位，针对中高压电机（10kV及以下电压等级，功率范围100kW-5000kW）的运行特性，集成了过载、短路、缺相、堵转、接地故障、过电压、欠电压等多重保护功能，同时具备电机运行参数实时监测、故障诊断、历史数据记录及通信联网能力。其广泛应用于电力、冶金、化工、矿山等行业的大型电机控制回路，如风机、水泵、压缩机、破碎机等关键设备，是保障中高压电机安全稳定运行、延长设备寿命、降低运维成本的核心组件。
核心技术参数
2.1 电气与额定参数
- 适用电机类型：三相交流异步电机、同步电机，支持额定电压AC 380V-10kV（50/60Hz），适配中高压电机控制需求；
- 电流测量范围：通过外接电流互感器（CT）实现，适配CT变比范围10:5A-5000:5A，测量精度±0.2%（额定电流范围内），满足大电流电机的精准监测；
- 电源参数：控制电源AC/DC 110V-240V，宽电压适配，功耗≤8VA，具备过压、过流及反接保护功能；
- 输出触点容量：3组DPDT（双刀双掷）继电器输出，额定容量AC 250V/15A、DC 30V/10A，可直接驱动中高压电机的接触器、断路器线圈；
- 输入信号：3路电流输入（接CT二次侧）、2路电压输入（接PT二次侧，用于电压监测）、4路无源数字量输入（用于外部联锁信号）。
2.2 保护功能参数
- 过载保护：支持反时限（符合ANSI/IEEE C37.2标准）、定时限两种模式，过载电流设定范围0.4-15倍额定电流，反时限曲线可适配不同绝缘等级电机（如Class A、B、F、H）；
- 短路保护：瞬时短路保护电流设定范围2-30倍额定电流，动作时间≤8ms；延时短路保护时间0.05s-60s可调，避免故障扩大；
- 电压类保护：过电压保护范围105%-150%额定电压，欠电压保护范围60%-95%额定电压，动作时间0.1s-120s可调；电压不平衡保护范围5%-40%可调；
- 特殊保护：堵转保护（动作电流2-12倍额定电流，时间0.05s-30s）、接地故障保护（接地电流0.5-50A可调，时间0.1s-60s）、启动超时保护（时间1s-60s可调）。
2.3 环境与物理参数
- 工作环境：工作温度-25℃~75℃，存储温度-40℃~85℃，相对湿度5%~95%（无凝露），适应高温、高湿、多粉尘的工业现场；
- 抗干扰性能：符合IEC 61000-4系列标准，ESD防护8kV（接触）/15kV（空气），浪涌防护4kV（线-线）、6kV（线-地），电磁兼容性能达到工业4级标准；
- 物理结构：模块化设计，尺寸为144mm（宽）×144mm（高）×180mm（深），支持面板嵌入式安装，防护等级IP54，可直接安装于控制柜面板；
- 显示与操作：配备320×240点阵彩色LCD显示屏，支持中文/英文/多语种界面切换，自带6个可编程操作按键，支持参数加密锁定，防止误操作。
核心功能与特点
3.1 中高压电机专属的精准保护机制
该继电器针对中高压电机功率大、启动电流高、故障危害大的特性，采用“分段式保护”逻辑，在电机启动阶段自动启用“启动保护阈值”，避免启动大电流导致的误动作；启动完成后自动切换至正常运行保护模式。其过载保护功能可根据电机绝缘等级自动匹配对应的反时限曲线，如针对Class H级绝缘电机，可精准匹配其耐高温特性，在过载时既保证及时保护又避免过早跳闸。对于接地故障，采用“剩余电流矢量检测”技术，即使在中高压系统接地电阻较大的场景下，也能精准检测到微弱的接地电流，有效预防电机绕组绝缘击穿引发的相间短路事故。
3.2 全维度监测与智能诊断能力
继电器可实时采集电机的三相电流、三相电压、功率因数、有功功率、无功功率、电机温度（通过外接PT100传感器）、运行时间、启停次数等20余项关键参数，通过彩色LCD屏以数字、曲线、柱状图等多种形式直观展示，支持参数趋势实时刷新。具备强大的故障诊断功能，可存储最近100条故障记录，每条记录包含故障类型、发生时间、故障时的电流/电压/功率参数、故障前后的参数变化曲线，支持故障信息通过U盘导出或打印。内置电机健康评估算法，通过分析电流不平衡度、电压波动、功率损耗等参数，量化评估电机健康状态（如健康度85分、70分等），提前预警轴承磨损、绕组老化、气隙不均匀等潜在故障。
3.3 灵活的控制与联锁逻辑配置
支持“直接启动”“降压启动”“软启动器联动”“变频器联动”“液力耦合器联动”等多种中高压电机启动方式，可通过参数配置适配不同的控制回路。配备4路可编程数字量输入接口，可接入压力开关、液位开关、温度开关等外部信号，实现电机的联锁控制，如矿山破碎机的“料位过高自动停机”“油温过高报警”等逻辑。3组继电器输出可分别配置为“保护跳闸”“报警提示”“运行状态反馈”“故障复位”等功能，支持与中高压开关柜的断路器、隔离开关实现联动控制，确保故障时快速切断电源，避免事故扩大。此外，支持“手动/自动/远程”三种控制模式切换，满足现场应急操作、本地自动化运行及远程集中控制的需求。
3.4 高可靠性与强大的通信组网能力
采用“双CPU冗余设计”，主CPU负责协议解析与保护逻辑运算，备用CPU实时监测主CPU运行状态，当主CPU出现异常时，备用CPU可在10ms内接管保护功能，确保保护不中断。内置硬件看门狗电路与软件容错机制，可自动恢复程序运行异常，平均无故障工作时间（MTBF）可达200万小时以上。通信方面，配备RS485与以太网双通信接口，支持Modbus RTU、Modbus TCP、IEC 61850等主流通信协议，可无缝接入SCADA系统、DCS系统或上位机监控平台，实现多台中高压电机的集中监控与统一管理。支持远程参数配置、程序升级与故障诊断，工程师无需到现场即可完成维护工作，降低中高压场景的运维风险与成本。
典型应用场景
- 电力行业：在火电厂的引风机、送风机、一次风机等中高压电机控制回路中，实时监测电机电流、电压及轴承温度，当出现过载、堵转或接地故障时，快速切断电源并联动锅炉控制系统调整燃烧状态，避免风机停机导致的锅炉灭火事故；
- 冶金行业：在钢铁厂的高炉鼓风机、转炉除尘风机电机控制中，通过电压不平衡保护与接地故障保护，预防电机因电网波动或绝缘损坏引发的故障，同时利用联锁功能实现电机与高炉风压控制系统的协同，确保高炉稳定供风；
- 化工行业：在大型化工装置的原料输送泵、反应釜搅拌电机控制中，通过精准的过载保护与温度监测，避免电机因介质粘度变化导致的过载损坏，同时将电机运行数据上传至化工DCS系统，实现生产流程的闭环控制；
- 矿山行业：在煤矿的主通风机、主排水泵等关键中高压电机控制中，采用双继电器冗余配置，通过接地故障与启动超时保护，确保通风与排水系统的连续运行，同时利用远程通信功能实现地面监控中心对井下电机的实时管控。
安装与使用注意事项
1. 继电器需安装在中高压开关柜的二次控制室内，避免直接靠近高压母线或断路器，安装位置需通风良好，与其他发热元件间距≥100mm，防止高温影响测量精度；
2. 电流互感器（CT）与电压互感器（PT）的二次侧必须可靠接地，且与继电器输入端子的极性严格对应，CT二次侧严禁开路，PT二次侧严禁短路，避免设备损坏或人员伤亡；
3. 首次使用前需根据电机额定参数（功率、电压、电流、绝缘等级）准确配置CT变比、PT变比、保护阈值等核心参数，配置完成后启用参数锁定功能，防止非授权修改；
4. 接线时需严格区分强电回路（电流、电压输入）与弱电回路（控制电源、通信线路），弱电线路需采用屏蔽电缆，电缆两端可靠接地，避免电磁干扰导致的保护误动作；
5. 定期对继电器进行维护，包括清洁显示屏与按键、检查接线端子紧固性、校准电流电压测量精度（每年至少一次）、备份故障记录与参数配置，极端环境下需定期检查继电器内部防尘、防潮情况。
