GE SR469-P5-H-A20-T 电机管理继电器
产品详情

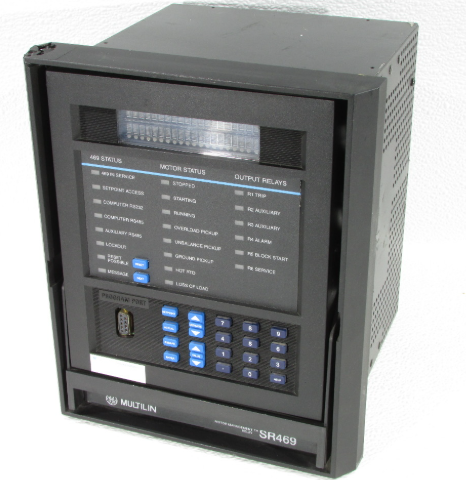

GE SR469-P5-H-A20-T 电机管理继电器
继电器基本概述
GE SR469-P5-H-A20-T 电机管理继电器是通用电气（GE）面向工业电机控制领域推出的高性能智能保护与监控装置，隶属于SR469系列电机管理产品家族。该继电器以“精准保护、全面监控、智能联动”为核心定位，集成了电机过载、短路、缺相、堵转、接地故障等多重保护功能，同时具备电机运行参数实时监测、故障记录与诊断、通信联网等扩展能力，主要应用于低压交流电机（0.75kW-1000kW）的控制回路中，为电机提供全生命周期的安全保障。其广泛适配于风机、水泵、压缩机、传送带等各类工业电机设备，是冶金、化工、电力、制造业等行业提升电机运行可靠性、降低设备故障率的关键组件。
核心技术参数
2.1 电气与额定参数
- 适用电机类型：三相交流异步电机、同步电机，支持额定电压AC 200-690V（50/60Hz）；
- 电流测量范围：通过外接电流互感器（CT）实现，适配CT变比范围5:5A-2000:5A，测量精度±0.5%（额定电流范围内）；
- 电源参数：控制电源AC/DC 100-240V，功耗≤10VA，具备宽电压适配能力，适配不同工业现场供电环境；
- 输出触点容量：2组DPDT（双刀双掷）继电器输出，额定容量AC 250V/10A、DC 30V/5A，可直接驱动电机接触器线圈；
- 输入信号：3路电流输入（接CT二次侧）、2路无源数字量输入（用于外部联锁信号）、1路PT电压输入（可选，用于电压监测）。
2.2 保护功能参数
- 过载保护：支持反时限（符合IEC 60947-4-1标准）与定时限两种模式，过载电流设定范围0.5-12倍额定电流，动作时间0.1s-300s可调；
- 短路保护：瞬时短路保护电流设定范围2-20倍额定电流，动作时间≤10ms；延时短路保护时间0.1s-10s可调；
- 缺相/不平衡保护：缺相检测灵敏度≤20%额定电流，不平衡度检测范围5%-50%可调，动作时间0.1s-60s可调；
- 其他保护：堵转保护（动作电流2-10倍额定电流，时间0.1s-10s）、接地故障保护（接地电流0.1-10A可调，时间0.1s-60s）、欠压/过压保护（电压范围70%-130%额定电压，时间0.1s-60s）。
2.3 环境与物理参数
- 工作环境：工作温度-20℃~70℃，存储温度-40℃~85℃，相对湿度5%~95%（无凝露），适应高温、高湿工业场景；
- 抗干扰性能：符合IEC 61000-4系列标准，具备4kV ESD静电防护、2kV浪涌防护能力，抗电磁干扰能力优异；
- 物理结构：模块化设计，尺寸为96mm（宽）×96mm（高）×110mm（深），支持面板嵌入式安装，防护等级IP40；
- 显示与操作：配备128×64点阵LCD显示屏，支持中文/英文界面切换，自带4个操作按键，便于参数设置与状态查询。
核心功能与特点
3.1 多维精准保护，杜绝电机损坏风险
该继电器采用32位高速微处理器，结合高精度电流采样芯片，可实现电机运行电流、电压等参数的实时采集与运算，保护功能覆盖电机启动、运行、停机全流程。其反时限过载保护曲线可精准匹配电机发热特性，避免传统热继电器“保护过冲”或“保护不足”的问题；针对电机启动阶段的大电流特性，内置“启动封锁”功能，可在启动期间自动放宽保护阈值，防止误动作。同时，接地故障保护采用“剩余电流检测”技术，即使在低接地电流场景下也能快速响应，有效预防电机绕组绝缘损坏引发的安全事故。
3.2 全面监控与智能诊断能力
继电器可实时监测电机的三相电流、线电压、功率因数、运行时间、启停次数等关键参数，并通过LCD屏直观显示，工作人员无需额外仪器即可掌握电机运行状态。具备完善的故障记录功能，可存储最近50条故障信息（包括故障类型、发生时间、故障时的电流/电压参数），支持故障信息导出与打印，为设备维护提供精准的数据依据。内置电机健康诊断算法，可通过分析电流不平衡度、功率波动等参数，提前预警电机轴承磨损、绕组老化等潜在故障，实现“预防性维护”。
3.3 灵活的控制与联动功能
支持“直接启动”“星三角启动”“软启动器联动”“变频器联动”等多种电机启动方式，可通过参数配置适配不同的控制回路。具备2路可编程数字量输入接口，可接入压力开关、液位开关等外部信号，实现电机的联锁控制（如水泵的液位自动启停）；2组继电器输出可分别配置为“保护跳闸”“报警提示”“运行状态反馈”等功能，灵活联动电机接触器、声光报警器等设备。此外，支持“手动/自动”控制模式切换，满足现场应急操作与自动化运行的双重需求。
3.4 强大的通信与组网能力
模块内置RS485通信接口，支持Modbus RTU通信协议，可通过工业总线将电机运行参数、故障信息上传至PLC、SCADA系统或上位机监控平台，实现多台电机的集中监控与统一管理。支持“远程参数设置”功能，工程师可通过上位机软件远程修改继电器保护参数、启动模式等配置，无需到现场操作，降低维护成本。同时，具备通信故障容错能力，即使通信中断，继电器仍能独立执行保护功能，确保电机安全。
典型应用场景
- 冶金工业：在钢铁厂的高炉风机、转炉除尘风机电机控制中，用于监测电机电流波动与轴承温度，当出现过载、堵转等故障时快速切断电源，避免风机停机导致的生产中断；
- 化工行业：在化工反应釜搅拌电机、原料输送泵电机回路中，通过接地故障保护与泄漏电流监测，防止电机绝缘损坏引发的易燃易爆气体泄漏风险，同时利用联锁功能实现电机与阀门的协同控制；
- 市政工程：在城市供水系统的加压水泵电机、污水处理厂的曝气池风机电机中，通过液位联锁信号实现电机自动启停，同时监测电机运行时间与故障次数，为设备定期维护提供依据；
- 制造业：在汽车生产线的传送带电机、机床主轴电机控制中，通过精准的过载与短路保护，减少电机故障导致的生产线停机，利用故障诊断功能快速定位问题，提升设备稼动率。
安装与使用注意事项
1. 继电器需安装在通风良好的控制柜内，避免阳光直射或靠近发热设备，安装位置与其他元件间距≥50mm，确保散热顺畅；
2. 电流互感器（CT）的二次侧必须可靠接地，且与继电器电流输入端子的极性严格对应，避免接反导致测量误差或保护误动作；
3. 首次使用前需根据电机额定参数（功率、电压、电流）准确配置CT变比、保护阈值、启动时间等参数，确保保护功能与电机匹配；
4. 接线时需区分控制电源与主回路电源，控制电源应单独布线，避免与主回路强电线缆并行敷设，防止电磁干扰影响继电器性能；
5. 定期对继电器进行维护，包括清洁LCD屏幕与按键、检查接线端子松动情况、验证保护功能有效性（可通过模拟故障测试），确保设备处于正常工作状态。
