GE WES5120 2340-21005 电源模块
产品详情

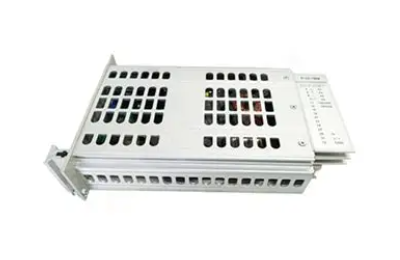

GE WES5120 2340-21005 电源模块
模块基本概述
GE WES5120 2340-21005 电源模块是通用电气（GE）为WES5100系列工业控制系统量身打造的专用供电单元，作为系统的“能量核心”，其核心作用是将工业现场的交流或直流输入电源转换为控制系统所需的稳定直流电源，为WES5120控制模块、扩展模块及其他外围设备提供持续、可靠的电力供给。该模块采用工业级冗余设计理念，具备宽输入电压范围、高稳定性及完善的保护功能，广泛应用于能源、制造、市政等对供电可靠性要求严苛的工业场景，是保障WES5100系列控制系统连续、安全运行的关键支撑组件。
核心技术参数
2.1 输入输出参数
- 输入电压范围：支持宽范围交流输入，AC 85-264V；同时兼容直流输入，DC 110-300V，适配全球多数工业现场的供电环境；
- 输出电压规格：主输出为DC 24V，输出精度±0.5%，纹波与噪声≤50mVpp，为控制模块提供纯净稳定的电力；同时配备辅助DC 5V输出，电流1A，用于模块内部逻辑电路供电；
- 输出功率与电流：额定输出功率100W，DC 24V输出额定电流4.2A，峰值电流可达6A（持续10s），满足多模块并联运行的供电需求；
- 效率特性：典型负载下转换效率≥92%，轻载（20%负载）效率≥88%，高效节能设计降低系统运行能耗。
2.2 电气保护参数
- 过压保护（OVP）：DC 24V输出端保护阈值为27±0.5V，触发后模块自动关断输出，故障排除后需手动复位；
- 过流保护（OCP）：采用恒流限流保护模式，输出电流超过5A时自动限制电流，避免过载损坏模块及负载设备；
- 短路保护（SCP）：支持输出端无限流短路保护，短路时模块瞬间关断输出，短路解除后自动恢复输出，无需手动干预；
- 其他保护：具备输入欠压保护（AC＜75V或DC＜90V时触发）、过温保护（模块内部温度≥85℃时关断）及防反接保护功能。
2.3 环境与物理参数
- 工作环境：工作温度-25℃~70℃，存储温度-40℃~85℃，相对湿度5%~95%（无凝露），适应高温、高湿等恶劣工业环境；
- 隔离性能：输入与输出之间隔离电压≥3000V AC，输出与地之间隔离电压≥500V AC，抗干扰能力符合IEC 61000-4-2/3/4标准；
- 物理尺寸：采用标准化导轨安装设计，尺寸为120mm（长）×75mm（宽）×100mm（高），节省控制柜内部空间；
- 散热方式：采用自然散热结合铝制散热片设计，无风扇结构，避免粉尘堆积导致的散热故障，提升可靠性。
核心功能与特点
3.1 宽范围适配与稳定输出
模块采用先进的PFC（功率因数校正）技术，功率因数≥0.95，有效降低对电网的谐波干扰，同时实现AC 85-264V的宽范围输入适配，可直接应用于不同电压等级的工业现场，无需额外配置变压器。其内部采用高精度DC/DC转换电路与反馈调节机制，即使在输入电压波动±10%或负载变化50%-100%的情况下，输出电压波动仍控制在±0.5%以内，为控制系统提供不受电网波动影响的稳定电力，避免电压波动导致的控制逻辑紊乱。
3.2 完善的冗余与容错设计
支持多模块并联冗余运行，最多可4台模块并联工作，通过内置的均流电路实现负载电流自动均分，均流误差≤5%。当其中一台模块故障时，剩余模块可自动承担全部负载，确保供电不中断，极大提升系统供电可靠性，适用于不允许停机的关键工业场景。此外，模块具备“热插拔”功能，在系统运行状态下可更换故障模块，无需切断总电源，减少系统停机时间。
3.3 全面的状态监测与诊断
模块配备丰富的状态指示与信号输出功能，正面设有电源指示灯（PWR）、输出正常指示灯（OK）、故障指示灯（FAULT），工作人员可通过指示灯直观判断模块运行状态。同时，模块提供DC 24V故障报警继电器输出接口，当出现过压、过温、过载等故障时，继电器触点动作，可直接联动上位机或报警装置发出提示。支持通过WES5100系列系统总线将模块运行参数（如输入电压、输出电流、模块温度）上传至控制模块，实现远程监测与故障诊断。
3.4 工业级可靠性与耐用性
采用全工业级元器件选型，如长寿命电解电容（寿命≥50000小时@40℃）、耐高温功率器件，确保模块在恶劣环境下的长期稳定运行。模块内部PCB采用三防涂层处理，具备防腐蚀、防潮湿、防粉尘能力，可适应化工、冶金等腐蚀性较强的工业场景。其抗震动性能符合IEC 60068-2-6标准（10-500Hz，10g加速度），抗冲击性能符合IEC 60068-2-27标准（50g加速度，11ms持续时间），适应工业现场的机械振动环境。
典型应用场景
- 能源控制领域：在光伏电站逆变器控制系统、风力发电变桨控制系统中，为WES5120控制模块、传感器及执行器提供稳定供电，确保能源转换过程的连续控制，避免供电中断导致的能源损失；
- 智能制造领域：在自动化生产线控制系统中，作为核心供电单元，为WES5120控制模块、PLC、HMI及机器人末端执行器供电，保障生产线工序衔接的连续性，减少因供电故障导致的生产停机；
- 市政公用领域：在城市污水处理厂、自来水厂的控制系统中，为水质监测设备、水泵控制模块、阀门执行器提供24V稳定电源，确保水处理工艺的持续运行，避免水质超标风险；
- 化工生产领域：在化工反应釜控制、危险化学品仓储监控系统中，通过冗余并联设计为控制系统提供不间断供电，同时其防腐、抗干扰特性可适应化工车间的恶劣环境，保障生产安全。
安装与使用注意事项
1. 模块需安装在DIN 35mm标准导轨上，安装位置应远离发热量大的设备（如变频器、大功率电阻），模块周围预留≥10mm散热空间，确保散热良好；
2. 接线前需确认输入电源类型（AC/DC）与模块适配，输入电源线应选用截面积≥1.5mm²的铜芯线，输出线根据负载电流选用≥2.5mm²的铜芯线，接线端子需拧紧防止接触不良发热；
3. 多模块并联冗余运行时，需将所有模块的“均流”端子相互连接，并确保模块型号、固件版本一致，避免均流异常导致模块损坏；
4. 模块故障报警继电器输出应正确连接至上位机或报警装置，以便及时响应故障；进行模块更换时，需先断开输入电源，待电容放电完成（约5分钟）后再操作，避免触电风险；
5. 定期对模块进行维护，检查输入输出接线是否松动、散热片是否积尘、指示灯状态是否正常，环境湿度较大时需加强模块防潮保护，延长使用寿命。
