GE DS200PCCAG1ACB 电源连接卡
产品详情

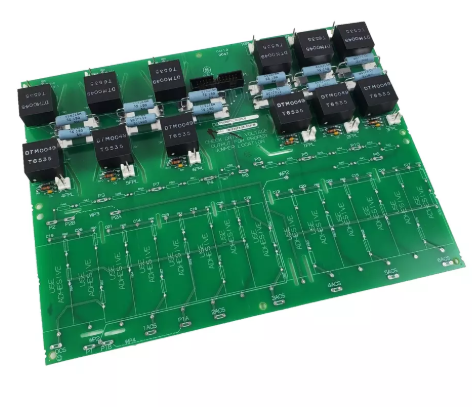

GE DS200PCCAG1ACB 电源连接卡
产品概述
GE DS200PCCAG1ACB 电源连接卡是通用电气（GE）为工业控制系统量身打造的核心电源分配与管理模块，隶属于GE Speedtronic Mark VI 系列控制系统的关键组成部分。该产品主要承担工业控制设备的电源接入、分配、转换及安全防护职能，为燃气轮机、蒸汽轮机等大型旋转机械的控制系统提供稳定、可靠的电力供给，是保障控制系统各模块正常运行的“动力枢纽”。
作为工业级电源管理部件，其具备高稳定性、强抗干扰性和完善的保护机制，能够适应工业现场电压波动、电磁干扰等复杂工况，广泛应用于电力、石油化工、冶金等对控制系统供电可靠性要求严苛的行业，为工业生产的连续稳定运行筑牢电力基础。
核心功能与作用
2.1 电源接入与分配
这是该模块的核心功能。卡片支持多规格输入电源接入（如交流220V、直流24V等工业常用电源），通过内部精密的电路设计，将输入电源稳定分配至控制系统的各个功能模块（如过流卡、信号采集卡等），确保每个模块都能获得符合额定要求的电力供给。其分配机制具备均衡性，可避免因部分模块供电不足或过载导致的系统故障。
2.2 电源转换与稳压
针对控制系统中不同模块的电源需求差异，DS200PCCAG1ACB 集成了高效的电源转换单元，能实现交流与直流、不同电压等级之间的灵活转换（如将交流220V转换为直流24V）。同时，模块内置高精度稳压电路，可有效抑制输入电源的电压波动，输出电压精度误差控制在±2%以内，为敏感电子元件提供平稳的电力环境，减少电压波动对设备性能的影响。
2.3 全方位安全防护
模块内置过压、过流、短路、浪涌等多重保护机制，当输入电源出现电压过高、电流过大或线路短路等异常情况时，保护电路会在微秒级时间内快速动作，通过切断故障回路、限制故障电流等方式，防止故障蔓延至控制系统核心模块，避免设备烧毁或数据丢失。此外，其具备防反接功能，可有效避免因电源接线正负极混淆导致的模块损坏。
2.4 状态监测与故障反馈
该电源连接卡配备完善的状态监测单元，可实时采集输入/输出电压、电流等关键参数，并通过面板指示灯或工业总线将监测数据传输至控制系统主机。当模块自身或供电线路出现故障时，会立即发出报警信号，清晰指示故障类型（如过压报警、过流报警等），便于运维人员快速定位问题根源，缩短故障排查时间。
2.5 系统兼容性与冗余支持
专为GE Speedtronic Mark VI 控制系统设计，具备极佳的兼容性，可无缝嵌入现有控制系统的电源架构中，无需对系统进行大规模改造。同时，模块支持冗余供电配置，可与备用电源连接卡联动工作，当主电源卡出现故障时，备用模块能自动切换投入运行，实现供电的无间断保障，提升系统的容错能力。
关键技术参数
输入电源规格
交流：110V/220V ±10%，50/60Hz；直流：24V/48V ±15%（支持双路输入）
输出电源规格
直流24V/10A、直流5V/5A等（多路输出，可定制），输出电压精度±2%
转换效率
≥92%，高效节能，减少能源损耗
保护响应时间
≤50μs，快速应对电源故障
通信接口
兼容GE专用总线，支持与Mark VI主机实时数据交互
工作温度范围
-25℃~65℃，适应宽温工业环境
防护等级
IP20（模块级），配合控制柜可达到IP54及以上
外形尺寸
符合GE Mark VI 机柜插槽标准，约140mm×90mm×25mm（具体以实物为准）
冗余切换时间
≤10ms，实现无间断供电
安装与使用注意事项
4.1 安装规范
- 安装前需核对模块型号与控制系统电源需求匹配，检查模块外观无划痕、破损，引脚及接线端子无氧化、变形。
- 严格遵循GE Speedtronic Mark VI 控制系统安装手册，将模块插入机柜指定电源插槽，确保模块与插槽接触紧密，无松动现象。
- 接线时需明确区分输入端子与输出端子，按照接线图准确连接电源线路，交流与直流线路需分开布线，避免交叉干扰；接线完成后务必紧固端子螺丝，防止接触不良引发发热或打火。
- 安装位置需远离热源、水源及腐蚀性气体，保持良好通风，模块周围预留至少5cm散热空间，避免与其他发热模块密集排列。
4.2 使用与维护要点
- 模块投入使用前，需用万用表检测输入电源电压是否符合模块规格，确认无误后再接通电源；首次通电后，观察面板指示灯状态（电源指示灯常亮、故障指示灯熄灭为正常），同时检测输出电压是否稳定在额定范围。
- 日常运行中，定期通过控制系统监控界面查看模块的输入/输出电压、电流等参数，每周至少一次现场检查模块表面温度（正常运行温度不超过50℃），若出现异常发热需及时停机排查。
- 每季度对模块进行一次清洁维护，用干燥毛刷清除表面及接线端子处的灰尘，检查接线端子是否松动、导线绝缘层是否破损，发现问题及时处理。
- 若模块出现故障报警，需先切断输入电源，再进行拆卸检查；更换模块时需选用同型号正品，更换后需进行电源参数校准及冗余切换测试（若配置冗余），确保功能正常。
- 避免在模块带电状态下插拔接线或拆卸模块，防止静电或电弧损坏内部电子元件。
应用场景
GE DS200PCCAG1ACB 电源连接卡作为GE Speedtronic Mark VI 控制系统的动力核心，典型应用场景包括：
1. 燃气轮机/蒸汽轮机控制系统：为轮机控制单元、监测模块、执行机构等提供稳定供电，保障轮机启动、负荷调节、停机等全流程控制的电力可靠性。
2. 火力发电厂主控系统：用于机组DCS系统（分散控制系统）的电源分配，为数据采集卡、逻辑控制卡等核心模块分配稳定电力，确保发电过程实时监控与精准控制。
3. 石油化工压缩机控制系统：适应化工现场易燃易爆的特殊环境，为压缩机的压力控制、转速调节等模块提供安全稳定的电源，避免因供电故障导致的生产中断。
4. 冶金高炉控制系统：在高温、高粉尘的冶金环境中，为高炉的料位控制、温度监测等模块提供抗干扰能力强的电源供给，保障冶金生产的连续进行。
