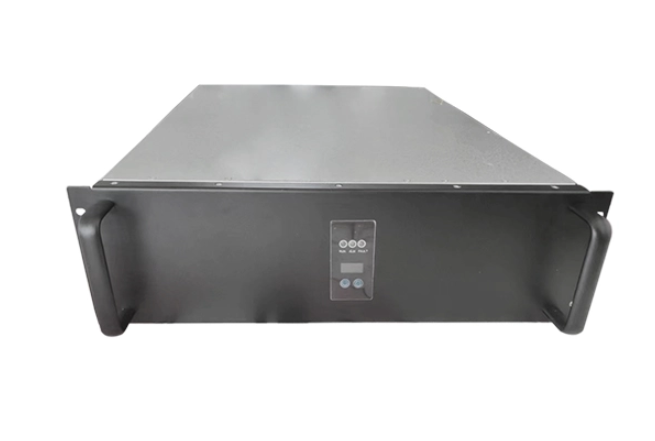

GE MVR1600-4601 风冷整流器模块
产品详情
GE MVR1600-4601 风冷整流器模块
产品概述
GE MVR1600-4601 风冷整流器模块（以下简称“MVR1600-4601 模块”）是通用电气（GE）面向工业电源系统及新能源领域推出的高性能电力转换设备，专为中大功率直流供电场景设计。该模块采用先进的高频开关电源技术与智能风冷散热方案，能够将交流输入稳定转换为符合工业标准的直流输出，为通信基站、数据中心、工业自动化设备、储能系统等关键设施提供可靠的直流电源保障。
相较于传统整流器模块，MVR1600-4601 具备转换效率高、输出精度准、动态响应快、运维成本低等显著优势。其内置完善的保护机制与智能监控功能，可在复杂电网环境及恶劣工作条件下持续稳定运行，有效提升整个供电系统的可靠性与经济性，是现代工业及能源领域直流供电系统的核心组成部分。
规格参数
2.1 电气参数
- 产品型号：GE MVR1600-4601
- 输入电压范围：三相 380V~480V AC（线电压），50/60Hz 自适应
- 输入电压允许波动：-20%~+15%
- 输入电流：额定输出时 ≤25A（每相）
- 功率因数（PF）：≥0.99（额定负载条件下）
- 总谐波失真（THD）：≤5%（额定负载条件下）
- 输出电压范围：42V~58V DC 连续可调
- 额定输出电流：35A
- 额定输出功率：1600W
- 输出电压精度：≤±0.5%（稳态负载条件下）
- 输出纹波与噪声：≤100mVp-p（20Hz~20MHz 带宽）
- 转换效率：≥96%（额定输入、额定输出条件下）
- 输出电压调节方式：本地电位器调节、远程通讯控制（RS485/Modbus 协议）
2.2 环境参数
- 工作温度：-20℃ ~ +55℃（环境温度超过 45℃ 后，输出功率线性降额，55℃ 时降额至 70%）
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 95%（无凝露，温度 ≤40℃ 时）
- 海拔高度：≤2000m（海拔超过 2000m 后，每升高 1000m 输出功率降额 10%，最高支持 5000m）
- 防护等级：IP20（室内安装，通风良好环境）
- 电磁兼容性（EMC）：符合 EN 55032 Class B、IEC 61000-4-2/3/4/5/6 标准
2.3 物理与散热参数
- 尺寸（长×宽×高）：482.6mm × 132mm × 177mm（兼容 19 英寸标准机柜，2U 高度）
- 重量：约 8.5kg
- 散热方式：智能温控风冷，后向式离心风扇，风速随负载与温度自动调节
- 风扇寿命：≥50000 小时（25℃ 环境温度，额定负载条件下）
- 噪音水平：≤55dB（1m 距离，额定负载条件下）
性能特点
3.1 高效节能，绿色环保
模块采用全桥移相软开关技术，大幅降低开关损耗，额定工况下转换效率高达 96% 以上，有效减少能源浪费。同时，其输入功率因数 ≥0.99，总谐波失真 ≤5%，对电网污染小，符合绿色能源设备标准，可降低供电系统的无功损耗与线路损耗，提升整体能源利用效率。
3.2 输出稳定，精度优异
通过高精度反馈调节电路与数字化控制芯片，模块输出电压精度控制在 ±0.5% 以内，即使在输入电压波动（-20%~+15%）或负载变化（10%~100%）的情况下，仍能保持输出电压的稳定。输出纹波与噪声 ≤100mVp-p，可满足对供电质量要求严苛的精密设备需求，避免因电源波动影响设备运行精度。
3.3 智能散热，可靠性高
采用智能温控风冷系统，风扇转速根据模块内部温度与负载情况自动调节，在轻载或低温环境下降低风扇转速，减少噪音与功耗；在重载或高温环境下提升转速，确保散热效果。这种设计不仅延长了风扇使用寿命（≥50000 小时），还避免了传统固定转速风扇带来的能源浪费与噪音问题，同时保障模块在宽温环境下稳定运行。
3.4 完善保护，安全无忧
模块内置多重硬件与软件保护机制，包括输入过压/欠压保护、输出过压/过流/短路保护、过温保护、过功率保护、风扇故障保护等。当出现异常工况时，模块可快速响应（响应时间 ≤10μs），通过停机、限流或告警等方式保护自身及后端负载设备不受损坏，故障排除后可自动恢复运行（部分故障需手动复位），提升系统运行安全性。
3.5 灵活控制，易于集成
支持本地与远程双重控制方式，本地可通过前面板电位器精确调节输出电压；远程可通过 RS485 接口与 Modbus-RTU 协议实现输出电压调节、工作状态监控、参数配置等功能，便于融入集中式电源监控系统。同时，模块支持多台并联运行（最多 16 台），并具备自动均流功能（均流误差 ≤3%），可根据实际功率需求灵活扩展系统容量。
3.6 数字化管理，运维便捷
采用数字化控制架构，前面板配备 LED 指示灯（电源灯、运行灯、故障灯、均流灯）与数码管显示屏，可直观显示输入电压、输出电压、输出电流、模块温度等关键参数及故障代码，便于现场快速排查问题。远程监控系统可实时采集模块运行数据，实现故障预警、历史数据查询、报表生成等功能，降低运维成本，提升管理效率。
工作原理
MVR1600-4601 风冷整流器模块的核心功能是将三相交流输入转换为稳定的直流输出，其工作过程主要分为交流输入处理、功率转换、直流输出调节与控制保护四个阶段，各阶段协同工作，确保输出电源的稳定与可靠。
4.1 交流输入处理阶段
三相 380V~480V AC 输入首先经过 EMI（电磁干扰）滤波器，滤除电网中的高频干扰信号，同时防止模块内部产生的干扰反馈至电网，满足 EMC 标准要求。随后，经过三相桥式整流电路将交流电转换为脉动直流电，再通过大容量电解电容组成的滤波电路进行平滑滤波，得到稳定的高压直流母线电压（约 530V~670V DC），为后续功率转换阶段提供稳定的输入。
4.2 功率转换阶段
该阶段采用全桥移相软开关拓扑结构，由数字化控制芯片（DSP）产生高频驱动信号，控制四个功率开关管（IGBT）的导通与关断。通过调节开关管的导通相位差，实现对高压直流母线电压的高频斩波，将其转换为高频脉冲交流电。随后，高频脉冲交流电经过高频变压器进行电压隔离与降压，得到符合输出要求的高频低压脉冲交流电。这一阶段通过软开关技术大幅降低了开关管的开关损耗，提升了模块的转换效率。
4.3 直流输出调节阶段
高频低压脉冲交流电经过次级整流电路（快恢复二极管）转换为脉动直流电，再通过 LC 滤波电路进行二次平滑滤波，滤除高频纹波，得到稳定的直流输出。为确保输出电压的精度与稳定，模块内置电压反馈电路，实时采集输出电压信号并传输至 DSP 控制芯片。DSP 芯片将采集到的电压信号与预设的基准电压进行比较，根据差值通过 PID 算法调节功率开关管的驱动信号，改变高频斩波的占空比或相位差，从而实现输出电压的精确调节。
4.4 控制与保护阶段
DSP 控制芯片作为模块的“大脑”，不仅负责功率转换的驱动与输出电压的调节，还实时采集输入电压、输入电流、输出电流、模块内部温度、风扇转速等多种状态信号。当检测到某一信号超出预设阈值（如输入电压过高、输出电流过大、模块温度过高）时，DSP 芯片立即触发相应的保护机制，快速切断功率开关管的驱动信号或限制输出电流，同时通过 LED 指示灯与数码管显示故障代码，并通过 RS485 接口将故障信息上传至远程监控系统。待故障排除后，模块可通过手动复位或自动复位恢复正常运行。
