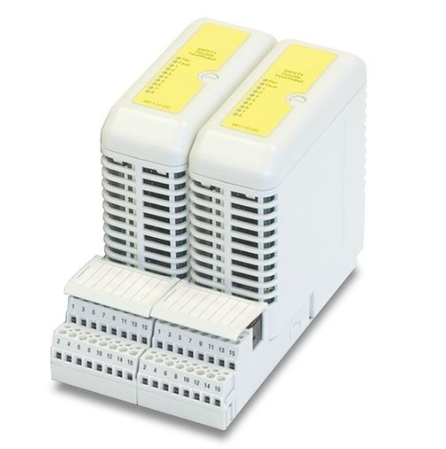

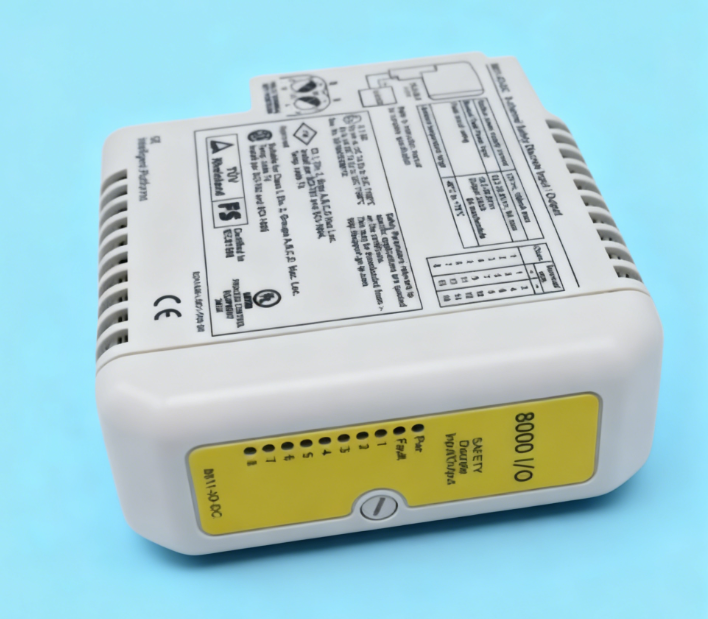

GE 8811-IO-DC 8811-IO-DC-01 数字输入/输出模块
产品详情
GE 8811-IO-DC 8811-IO-DC-01 数字输入/输出模块
产品核心定位与优势
8811-IO-DC系列模块作为工业自动化系统中的基础信号处理单元，核心功能是完成现场数字传感器信号（如光电开关、接近开关等）的采集输入，以及向执行器（如继电器、电磁阀、指示灯等）输出控制信号，实现对现场设备的状态监测与动作控制。相较于同类数字I/O模块，其核心优势体现在以下三方面：
- 高稳定性与抗干扰性：采用光电隔离与信号滤波双重设计，输入输出通道与模块内部电路隔离电压可达2500Vrms，有效抵御工业现场的电磁干扰、浪涌冲击，确保信号传输的准确性与模块运行的稳定性。
- 灵活的I/O配置：支持输入输出通道的灵活分配（部分型号可通过软件配置通道功能），适配不同场景下的信号采集与控制需求，同时兼容多种直流电压等级，提高模块的通用性。
- 便捷的诊断与维护：内置完善的故障诊断功能，可实时监测通道短路、过载及模块电源异常等情况，通过LED指示灯直观反馈通道工作状态与故障信息，降低维护难度与时间成本。
关键技术参数
模块类型
数字输入/输出混合模块（可配置）
I/O通道数量
总计32通道，输入输出可按8通道为单位分配（如16入16出、24入8出等）
输入参数
电压范围：24V DC（±10%）；输入电流：≤5mA/通道；响应时间：≤1ms；支持干接点/湿接点输入
输出参数
电压范围：24V DC（±10%）；输出类型：晶体管（NPN/PNP可配置）；每通道最大输出电流：0.5A；短路保护：具备自恢复短路保护功能
通信接口
支持Modbus RTU/TCP、EtherNet/IP等工业通信协议；接口类型：RJ45以太网口、RS485串口
供电要求
模块电源：24V DC（±10%）；典型功耗：10W（满载时）
工作环境
温度：-20℃~60℃；湿度：5%~95%（无凝露）；防护等级：IP20（模块本身）、IP65（带防护外壳版本）
外形尺寸
标准DIN导轨安装，尺寸：120mm（长）×80mm（高）×35mm（厚）
认证标准
符合IEC 61131-2工业控制标准，CE认证，UL 508工业安全认证
功能特性详解
1. 精准的信号采集与控制
模块输入通道采用高精度电压检测电路，能够精准识别24V DC信号的通断状态，响应时间最快可达1ms，可满足高速生产线等对信号实时性要求较高的场景。输出通道采用工业级晶体管，具备稳定的开关性能，每通道0.5A的最大输出电流可直接驱动小型继电器、电磁阀等执行器，无需额外配置功率放大模块，简化系统架构。同时，输出通道支持PWM（脉冲宽度调制）功能，可实现对执行器的调速、调光等精细化控制。
2. 多重保护与抗干扰设计
为适应工业现场复杂的环境，模块在硬件设计上融入多重保护机制。输入输出通道均采用光电隔离技术，有效隔离现场侧与控制侧的电气干扰，避免因现场信号异常导致控制单元损坏；输出通道具备自恢复短路保护，当通道出现短路故障时，模块会自动切断输出电流，故障排除后恢复正常工作，保护模块与执行器安全。此外，模块内置浪涌抑制电路，可抵御±2kV的瞬态浪涌冲击，进一步提升抗干扰能力。
3. 便捷的通信与配置
模块支持多种主流工业通信协议，可轻松接入PLC、DCS、工业计算机等各类控制系统，实现数据的双向传输。通过RJ45以太网口可实现高速数据通信，适用于大规模自动化系统；RS485串口则适用于中小规模、远距离的通信场景。配置方式灵活多样，既可以通过GE专用的工业控制软件（如iFIX、CIMPLICITY）进行参数配置、通道映射与故障监控，也支持通过Modbus协议进行远程配置与数据读写，满足不同工程师的操作习惯与系统需求。
4. 完善的故障诊断功能
模块具备全面的故障诊断能力，可实时监测模块电源状态、通信状态及各I/O通道的工作状态。当出现电源电压异常、通信中断、通道短路、过载等故障时，模块会立即触发故障报警，并通过前端面板的LED指示灯（每通道对应独立指示灯，区分输入/输出/故障状态）直观显示故障位置，同时将故障信息通过通信总线上传至控制中心，便于工程师快速定位故障点，缩短故障排查时间。
典型应用场景
8811-IO-DC系列模块凭借其灵活的配置、稳定的性能及较高的性价比，在多个工业领域得到广泛应用，以下为典型应用场景举例：
1. 智能制造生产线：在汽车零部件、电子元件等生产线中，用于采集光电开关、行程开关等传感器的信号，监测工件的位置、有无等状态，同时输出控制信号驱动传送带、机械抓手、指示灯等设备动作，实现生产线的自动化流转与工序控制。
2. 石油化工仪表控制：在石油化工的储罐区、反应釜等场景中，采集现场阀门的开关状态、压力开关的报警信号，同时输出信号控制阀门的启停、泵的运行，配合DCS系统实现对生产过程的远程监控与自动控制，保障生产安全。
3. 水利水电闸门控制：在水电站、水库的闸门控制系统中，采集闸门的限位开关信号、位置传感器信号，监测闸门的开闭状态与位置信息，输出控制信号驱动闸门启闭机的运行，实现闸门的自动升降与远程控制，配合水文监测系统保障水资源的合理调度。
4. 楼宇自动化系统：在智能楼宇中，用于采集电梯的运行状态、消防报警按钮的信号、门窗的开关状态，同时输出信号控制空调风机、照明灯具、门禁系统等设备的启停，实现楼宇内设备的自动化管理，降低能源消耗。
安装与使用注意事项
- 模块采用标准DIN导轨安装，安装时应选择通风良好、远离热源与潮湿环境的位置，避免与强电磁干扰设备（如大功率变频器）近距离安装，必要时采取屏蔽措施。
- 接线前必须切断模块电源及现场设备电源，按照模块端子定义准确接线，确保输入输出信号与电源的正负极连接正确，严禁反接或短路，以免损坏模块与现场设备。
- 模块工作前需通过配置软件完成通信参数（如IP地址、波特率、协议类型）与I/O通道配置（如输入输出模式、响应时间），确保与控制系统通信正常。
- 输出通道驱动执行器时，需确认执行器的额定电压与电流在模块输出参数范围内，若执行器额定电流超过0.5A，应额外配置继电器或接触器进行功率放大，避免模块过载损坏。
- 定期对模块进行维护检查，清理模块表面灰尘，检查接线端子是否松动，通过配置软件查看模块工作状态与故障记录，及时处理潜在问题，保障模块稳定运行。
