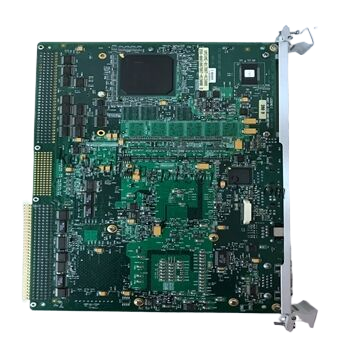

GE VMIVME-7750 VMIVME-7750-834 350-027750-834 D 总线接口模块
产品详情
GE VMIVME-7750 VMIVME-7750-834 350-027750-834 D 总线接口模块
产品核心定位与优势
VMIVME-7750系列模块作为VME总线架构中的关键接口单元，其核心功能是实现主控设备与VME总线扩展设备之间的高速数据交互，同时承担总线管理、信号调理与故障诊断等重要职责。相较于同类产品，该模块具有三大核心优势：
- 高可靠性：采用工业级宽温元器件与冗余设计，可适应-40℃~85℃的极端工作环境，满足振动、冲击等严苛工况要求，平均无故障运行时间（MTBF）超过10万小时。
- 高速通信能力：支持VMEbus Revision C.1规范，总线传输速率最高可达320MB/s，能够快速响应实时控制指令与大量数据传输需求，保障系统的实时性。
- 强兼容性：兼容VME总线的各类标准设备，可与不同厂商的CPU模块、I/O模块、存储模块等无缝对接，降低系统集成难度与成本。
关键技术参数
总线规范
VMEbus Revision C.1，支持32位地址/数据总线，兼容VME64标准
传输速率
最大320MB/s（块传输模式），单周期传输速率可达40MB/s
接口类型
VME总线接口（P1/J1、P2/J2标准引脚），前端面板DB9调试接口
供电要求
输入电压：+5V DC（±5%），+12V DC（±10%），-12V DC（±10%）；典型功耗：15W
工作环境
温度：-40℃~85℃；湿度：5%~95%（无凝露）；振动：10~2000Hz，15g峰值；冲击：50g（11ms）
外形尺寸
标准3U VME板卡，尺寸：160mm（长）×100mm（高）×20mm（厚）
故障诊断
支持总线错误检测、电源状态监控、模块温度监测，前端面板LED指示灯实时反馈工作状态
认证标准
符合UL 61010-1、IEC 61010-1工业安全标准，CE认证，FCC Part 15 Class A电磁兼容标准
功能特性详解
1. 总线通信与管理
模块内置高性能总线控制器，支持VME总线的多种传输模式，包括单周期读/写、块传输、广播写等，可根据数据传输需求灵活切换。同时，具备总线仲裁功能，采用优先级仲裁机制，确保高优先级任务的指令能够优先传输，保障系统的实时控制性能。此外，模块还支持总线中断处理，可快速响应外部设备的中断请求，提高系统的事件处理效率。
2. 信号调理与隔离
为应对工业现场复杂的电磁干扰环境，VMIVME-7750系列模块对总线信号进行了专业的调理与隔离设计。总线接口采用光电隔离技术，隔离电压可达2500Vrms，有效抑制共模干扰与差模干扰，避免外部干扰信号对模块内部电路及整个系统造成影响。同时，模块内置信号滤波电路，可滤除高频噪声，确保总线信号的稳定性与完整性。
3. 配置与调试
模块支持两种配置方式：通过前端面板的DB9调试接口连接计算机，使用GE专用配置软件进行参数设置；也可通过VME总线由主控CPU进行远程配置，满足不同场景下的调试需求。配置软件提供直观的图形化界面，可实时监控模块的工作状态、总线传输数据、故障信息等，便于工程师快速定位与排查问题。此外，模块支持固件升级功能，可通过配置软件更新固件版本，获取新增功能与性能优化。
典型应用场景
VMIVME-7750系列模块凭借其高可靠性与强适应性，在多个工业领域得到广泛应用，以下为典型应用场景举例：
1. 电力系统监控：在变电站综合自动化系统中，作为VME总线架构的核心接口模块，连接主控CPU与各类保护装置、测控模块，实现实时数据采集、指令下发与故障信息传输，保障电力系统的稳定运行。
2. 轨道交通控制：在地铁、高铁的信号控制系统中，用于连接中央控制单元与沿线的传感器、执行器，实现列车运行状态的实时监控与控制指令的快速传输，确保轨道交通的安全与高效。
3. 工业机器人控制：在工业机器人的控制系统中，作为总线接口单元，连接机器人控制器与各关节的驱动模块、视觉检测模块，实现运动指令的精准传输与传感器数据的实时反馈，提高机器人的运动精度与工作效率。
4. 航空航天测试设备：在航空航天领域的地面测试设备中，用于搭建高可靠性的测试平台，连接测试主机与各类测试模块，实现对航空航天设备性能参数的精准测试与数据记录。
安装与使用注意事项
- 模块需安装在标准3U VME机箱中，安装时确保板卡与机箱插槽紧密接触，避免因接触不良导致的通信故障。
- 接线前需确认供电电压与模块要求一致，严禁反向供电或过电压供电，以免损坏模块内部电路。
- 在工业现场安装时，应确保模块远离强电磁干扰源（如大功率电机、变频器等），必要时采取屏蔽措施。
- 模块工作过程中，如发现前端面板故障指示灯亮起，应及时通过配置软件查看故障信息，并根据故障提示进行排查处理。
- 模块的存储与运输应避免剧烈振动、冲击与潮湿环境，存储温度范围为-55℃~125℃，相对湿度不超过95%。
