GE SR745-W3-P5-G5-HI 变压器保护继电器
产品详情

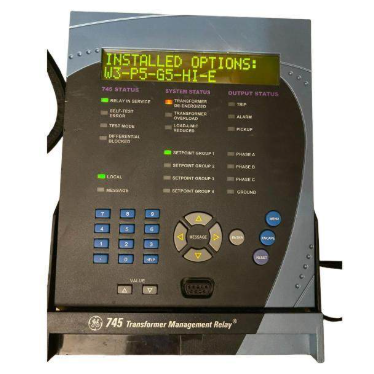

GE SR745-W3-P5-G5-HI 变压器保护继电器
产品概述
GE SR745-W3-P5-G5-HI是通用电气（GE）推出的一款高精度、多功能数字式变压器保护继电器，专为电力系统中的电力变压器设计，承担着变压器故障检测、保护动作触发及运行状态监测的核心职责。该继电器融合了先进的微处理器技术和数字化信号处理算法，能够对变压器的短路、过载、接地、差动、瓦斯等多种故障类型进行快速识别与精准判断，同时具备完善的通信功能和数据记录能力，可无缝接入电力系统自动化网络，为变压器的安全稳定运行提供全方位保障。其广泛应用于发电站、变电站、工业企业配电网等场景，适配油浸式、干式等各类电力变压器。
核心功能与优势
1. 全面的保护功能覆盖
SR745-W3-P5-G5-HI集成了变压器保护所需的各类核心功能，形成完整的保护体系：一是差动保护功能，通过比较变压器两侧电流差值，快速识别内部短路故障，动作时间≤10ms；二是过流保护（含定时限、反时限），针对过载、外部短路等故障提供分级保护；三是接地保护，适配大电流接地系统和小电流接地系统，精准检测单相接地故障；四是瓦斯保护接口，可接入瓦斯继电器信号，实现油浸式变压器的内部故障双重防护；此外还具备过电压、欠电压、温度保护等辅助功能，全方位覆盖变压器运行风险。
2. 高精度信号采集与快速响应
继电器采用16位高精度ADC（模数转换器）和高速数字信号处理器，电流、电压测量精度可达±0.2%，频率测量精度±0.01Hz，能够精准捕捉电网运行参数的细微变化。针对故障信号，其具备卓越的快速响应能力，差动保护动作时间最快可至5ms，远优于传统继电器，有效缩短故障持续时间，减少变压器设备损坏程度，降低故障扩大风险。
3. 灵活的定值配置与自适应能力
该继电器支持多套保护定值组存储与切换，可根据变压器不同运行工况（如空载投运、负载运行、检修状态）快速调用对应的保护定值，适配复杂的电网运行需求。同时，其具备自适应功能，能够自动补偿电网频率波动、CT（电流互感器）饱和等因素对保护精度的影响，避免保护误动或拒动，提升保护可靠性。
4. 完善的通信与数据管理能力
继电器配备丰富的通信接口，支持RS485、Ethernet等多种通信方式，兼容IEC 61850、Modbus、DL/T 645等主流电力通信协议，可直接接入SCADA系统、变电站综合自动化系统，实现保护动作信息、运行参数的实时上传及远程控制指令的接收。此外，其内置大容量数据存储器，可记录故障前、故障中、故障后的关键运行数据（如电流、电压波形）及保护动作事件，记录容量达1000条以上，为故障分析与追溯提供有力依据。
5. 工业级可靠性与环境适应性
产品采用工业级高稳定性元器件和模块化设计，具备较强的抗干扰能力，通过GB/T 14598.10等电磁兼容标准认证，可抵御电网谐波、电磁辐射等干扰。其工作温度范围覆盖-25℃~70℃，相对湿度适应范围5%~95%（无凝露），可在高温、潮湿、多粉尘的变电站环境中稳定运行。同时，继电器具备完善的自检功能，实时监测硬件回路、软件程序运行状态，发现异常及时发出告警信号。
6. 便捷的操作与维护设计
继电器配备中文液晶显示屏和人性化操作按键，操作人员可直观查看运行参数、保护定值、故障信息，并通过按键完成定值修改、保护投退等操作。其支持通过专用软件进行本地或远程组态配置、固件升级，简化维护流程。此外，继电器采用标准化抽屉式安装结构，安装与拆卸便捷，便于现场检修与更换。
关键技术参数
产品型号
SR745-W3-P5-G5-HI
适用变压器类型
油浸式、干式电力变压器（容量≥100kVA）
额定电流（CT二次侧）
5A或1A（可配置）
额定电压（PT二次侧）
100V（线电压）、57.7V（相电压）
额定频率
50Hz/60Hz（自适应）
测量精度
电流、电压：±0.2%；功率：±0.5%；频率：±0.01Hz
差动保护动作时间
≤10ms（区内故障）
过流保护动作时间
定时限：0.05s~10s（可调）；反时限：符合IEC 60255-3标准
接地保护灵敏度
小电流接地系统：≤5A（一次侧）；大电流接地系统：≤10A（一次侧）
通信接口
1路RS485，2路以太网（RJ45）
通信协议
IEC 61850, Modbus RTU/TCP, DL/T 645
工作电源
DC 220V/110V 或 AC 220V（可选，允许±20%波动）
功耗
≤15VA（交流电源）；≤10W（直流电源）
工作环境温度
-25℃~70℃（运行）；-40℃~85℃（存储）
湿度范围
5%~95%（无凝露）
输出触点容量
AC 250V/5A，DC 30V/5A（无源触点）
安装方式
抽屉式安装（符合IEC 60255-23标准）
适用场景
SR745-W3-P5-G5-HI凭借其全面的保护功能、高精度的检测能力及良好的兼容性，广泛应用于各类电力系统及工业场景中的变压器保护，典型应用包括：
- 发电站：火电厂、水电厂、光伏电站等的主变压器、厂用变压器保护，确保发电系统与电网连接的安全稳定；
- 变电站：110kV、35kV、10kV各级变电站的配电变压器、联络变压器保护，防范故障扩散影响电网供电；
- 工业企业：钢铁、化工、冶金等大型工业企业的自备电厂变压器、车间动力变压器保护，保障生产用电的连续性；
- 轨道交通：地铁、轻轨等轨道交通系统的牵引变压器、降压变压器保护，适应轨道交通负荷波动大的特点；
- 商业与民用建筑：大型商场、写字楼、住宅小区的配电变压器保护，确保民用及商业用电安全。
安装与使用注意事项
1. 安装前需确认继电器型号SR745-W3-P5-G5-HI与变压器参数（容量、电压等级、接线方式）匹配，核对产品铭牌信息与设计要求一致；
2. 安装位置应选择通风干燥、远离强磁场（如大型变压器、电抗器）及高温热源的区域，避免阳光直射，确保继电器散热良好；
3. 接线前必须切断相关一次设备电源及二次回路电源，严格按照接线图连接CT、PT回路、电源回路、跳闸回路及通信回路，确保接线牢固、相位正确，CT二次侧严禁开路，PT二次侧严禁短路；
4. CT、PT回路接线应采用屏蔽电缆，屏蔽层单端接地，减少电磁干扰对测量及保护精度的影响；跳闸回路接线需进行绝缘测试，绝缘电阻应≥10MΩ；
5. 投入运行前，需通过操作面板或组态软件配置保护定值，包括差动速断电流、过流定值、动作时限、接地保护灵敏度等，定值配置需严格遵循电力系统保护规程；
6. 完成定值配置后，需进行保护功能测试，通过模拟各类故障信号（如差动电流、过流），验证继电器保护动作的准确性和可靠性；
7. 运行过程中，需定期检查继电器显示屏显示的运行参数（电流、电压、功率等）是否正常，查看指示灯状态，确认无告警信号；定期（建议每半年）对继电器进行定值核对、功能测试及通信链路检查；
8. 维护时需先断开继电器工作电源及相关二次回路，禁止带电插拔模块或修改定值；故障处理时，应先记录故障信息（如告警代码、动作事件），再进行排查，避免随意更改配置。
