GE IS220PDIIH1B 336A5026ADP1 输入输出模块
产品详情

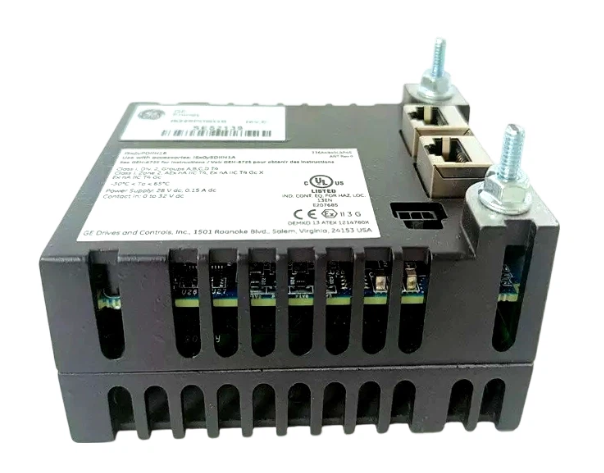

GE IS220PDIIH1B 336A5026ADP1 输入输出模块
产品概述
GE IS220PDIIH1B（物料号336A5026ADP1）是通用电气（GE）Speedtronic Mark VIe控制系统中的一款关键输入输出（I/O）模块，专为工业级复杂控制场景设计，承担着现场信号双向交互的核心职责。该模块集模拟量与数字量处理能力于一体，既能精准采集现场传感器、变送器等设备输出的连续或离散信号，又能将控制系统的指令转化为可执行的电信号，驱动执行器、接触器等终端设备动作，实现对工业流程的闭环控制。其采用高集成度、高可靠性的硬件设计，严格符合工业环境的抗干扰、宽温域等要求，广泛应用于电力、化工、冶金、能源等对控制精度和系统稳定性要求严苛的领域。
核心功能与优势
1. 多功能信号处理能力
作为复合型I/O模块，IS220PDIIH1B具备灵活的信号处理能力，支持多路模拟量输入（如4-20mA电流信号、0-10V电压信号）、数字量输入（干/湿触点信号）以及数字量输出功能，可根据现场需求配置不同信号类型的通道，减少模块选型的复杂性，提升系统集成效率。每类信号通道均采用独立的信号调理电路，确保信号采集与输出的精度。
2. 高隔离性能保障系统安全
模块采用多层次隔离设计，输入通道与输出通道之间、通道与模块内部核心电路之间、模块与系统总线之间均实现电气隔离，隔离电压可达2500Vrms以上（具体以官方参数为准）。这种设计能有效阻断现场侧的电磁干扰、浪涌电压以及接地环路干扰，避免因现场信号异常对控制系统核心单元造成损坏，同时保障操作人员的用电安全。
3. 与Mark VIe系统深度兼容
该模块是GE Mark VIe控制系统的标准配套组件，通过系统专用总线与控制器实现高速通信，数据传输速率快且延迟低，确保控制指令的实时下发与现场信号的实时反馈。模块支持系统的在线组态与诊断功能，可通过GE Proficy PlantCruise等组态软件完成通道参数配置、信号校准及故障排查，无需中断系统运行，提升维护便利性。
4. 工业级环境适应性
模块选用工业级高稳定性元器件，工作温度范围覆盖-40℃~70℃，可适应高温、低温、温差剧烈变化的工业场景；同时具备良好的防潮、防尘性能，在相对湿度5%~95%（无凝露）的环境下可稳定运行。其电路板采用三防涂层处理，能有效抵御工业现场的腐蚀性气体与粉尘侵蚀，延长模块使用寿命。
5. 完善的故障诊断与保护机制
模块内置完善的自诊断功能，可实时监测通道信号异常（如断线、过流、过压）、模块电源故障、通信故障等，并通过指示灯或系统总线将故障信息上传至控制器，便于工程师快速定位问题。同时，输出通道具备过流保护功能，当负载出现短路或过载时，可自动切断输出回路，保护模块及外接设备不受损坏，故障排除后可自动恢复工作。
6. 便捷的安装与接线设计
模块采用标准化35mm DIN导轨安装方式，符合工业设备安装规范，安装与拆卸便捷高效。接线端子采用弹簧压接或螺丝压接设计，接线牢固可靠，且具备防误插结构，可有效避免接线错误。模块正面配备清晰的通道编号、信号类型标识及状态指示灯（电源灯、通信灯、通道故障灯），便于现场人员直观掌握模块运行状态。
关键技术参数
产品型号
IS220PDIIH1B
物料编号（ADP）
336A5026ADP1
信号处理类型
模拟量输入（AI）+ 数字量输入（DI）+ 数字量输出（DO）
模拟量输入通道
8路（典型值），支持4-20mA/0-10V信号
数字量输入通道
16路（典型值），支持干触点/湿触点（DC 24V）
数字量输出通道
8路（典型值），继电器输出/晶体管输出可选
隔离电压
通道间：1500Vrms；通道-系统：2500Vrms（1分钟）
模拟量输入精度
±0.1% FS（满量程）
数字量输入响应时间
≤1ms
数字量输出负载能力
继电器输出：AC 250V/5A，DC 30V/5A；晶体管输出：DC 24V/2A
工作电源
DC 24V ±10%，功耗≤15W
工作温度范围
-40℃~70℃（运行）；-40℃~85℃（存储）
湿度范围
5%~95%（无凝露）
通信接口
GE Mark VIe系统专用总线（如IC698总线）
安装方式
35mm DIN导轨安装
适用场景
IS220PDIIH1B凭借其多功能集成、高可靠性及强兼容性，在以GE Mark VIe控制系统为核心的工业领域中应用广泛，典型场景包括：
- 电力行业：火电机组汽轮机的转速、压力、温度等参数采集（AI），阀门开关状态监测（DI）及阀门控制信号输出（DO）；风力发电机组的风速、桨距角信号采集与变桨机构控制。
- 石油化工行业：反应釜的温度、压力、液位等工艺参数采集，进料泵、出料阀的启停控制（DO）及运行状态监测（DI），确保反应过程稳定可控。
- 冶金行业：炼钢转炉的炉温、炉压信号采集，输送带的启停控制、电机运行状态监测，以及除尘系统的阀门控制。
- 能源与环保行业：污水处理厂的水质参数（如pH值、溶解氧）采集，曝气泵、回流泵的控制与状态监测；光伏电站的逆变器运行参数采集与并网控制信号输出。
- 通用制造业：大型生产线的设备运行状态监测（DI）、工艺参数采集（AI）及执行机构（如气缸、电机）的动作控制（DO），实现生产线的自动化联动。
安装与使用注意事项
1. 模块安装前需确认型号（IS220PDIIH1B）及物料号（336A5026ADP1）与系统需求一致，避免因型号不匹配导致无法正常通信或功能缺失。
2. 安装位置应远离大功率电机、变频器等强电磁干扰源，同时确保通风良好，避免模块处于高温、潮湿或粉尘密集的环境中，影响运行稳定性。
3. 接线前需切断模块及现场设备的电源，严格按照模块接线图区分AI、DI、DO通道及电源、接地端子，避免强电信号接入弱电通道，造成模块损坏。
4. 模拟量输入通道接线时，建议采用屏蔽双绞线，屏蔽层单端接地，以减少信号传输过程中的干扰；数字量输出通道需根据负载类型选择合适的导线截面积，避免过载。
5. 系统组态时，需准确配置通道的信号类型、量程范围及输出方式，确保与现场设备参数匹配；组态完成后需进行信号校准，保证采集与输出精度。
6. 运行过程中需定期检查模块指示灯状态，通过电源灯、通信灯及通道指示灯的亮灭情况判断模块运行状态，发现故障及时排查。
7. 模块维护时必须先切断工作电源，禁止带电插拔模块或接线，避免产生电弧损坏模块及控制系统。
