ABB
ABB 1TGE120011R2200 电机馈电控制单元
产品详情

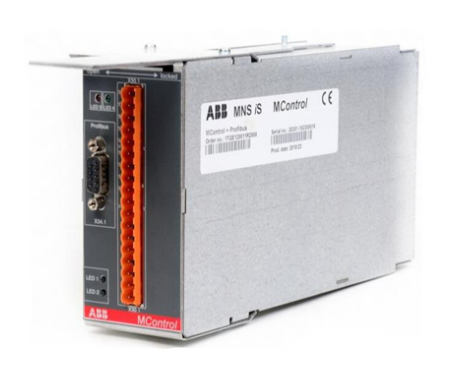

ABB 1TGE120011R2200 电机馈电控制单元
产品概述
ABB 1TGE120011R2200 是一款专为工业电机控制设计的高性能馈电控制单元，隶属于ABB低压电机控制与保护产品系列。该单元集电机供电、控制、保护及监测功能于一体，通过模块化设计实现对各类交流电机的全生命周期管理，广泛应用于工业生产线、风机、水泵、压缩机、输送设备等电机驱动场景，为电机运行提供安全、可靠、高效的保障，是工业自动化系统中电机控制环节的核心设备。
作为专业的电机馈电控制设备，其不仅能够精准执行电机的启停、调速等控制指令，还能实时监测电机运行状态，在电机出现过载、短路、缺相、过压、欠压等故障时快速响应，及时切断电源或发出报警信号，有效降低电机损坏风险，减少因设备故障导致的生产中断损失。
核心特性
1. 一体化集成设计
该单元将断路器、接触器、热继电器、过载保护器等传统离散元件的功能集成于一体，简化了电机控制回路的设计与布线。相比传统分散式控制方案，其体积更小、安装更便捷，大幅降低了控制柜的空间占用率和设备部署成本，同时减少了因接线错误导致的故障隐患，提升了系统的可靠性。
2. 全面的保护功能
内置多重电机保护机制，涵盖短路保护、过载保护、缺相保护、过压保护、欠压保护、堵转保护等核心功能。其中，短路保护采用快速分断技术，能在毫秒级内切断故障电流，避免故障扩大；过载保护具备反时限特性，可根据电机过载程度自动调整保护动作时间，既保证保护的精准性，又避免误动作。这些保护功能为电机提供全方位防护，延长电机使用寿命。
3. 灵活的控制方式
支持多种控制方式，包括本地手动控制、远程信号控制（如PLC模拟量/数字量控制）、总线控制等，可根据实际应用场景灵活选择。同时，单元预留标准控制接口，便于与工业自动化系统对接，实现电机的集中监控与远程运维。例如，在生产线自动化控制中，可通过PLC发出控制信号，实现电机的联动启停与转速调节。
4. 可靠的运行性能
采用工业级优质元器件与强化结构设计，具备出色的抗干扰能力和环境适应性。其工作温度范围宽，可在-20℃至+60℃的环境下稳定运行，能抵御工业现场的电磁干扰、电压波动及粉尘、振动等恶劣条件影响。此外，单元的电寿命和机械寿命长，满足高强度、连续化工业生产的需求。
5. 便捷的监测与诊断
配备清晰的状态指示装置（如运行指示灯、故障指示灯），可直观反映电机及单元自身的运行状态。部分型号支持故障代码显示功能，能精准定位短路、过载等故障类型，便于维护人员快速排查问题。同时，通过扩展通信模块，可将电机运行参数（如电流、电压、温度）上传至监控系统，实现运行数据的实时采集与分析。
关键技术参数
基本信息
型号
1TGE120011R2200
基本信息
产品类型
电机馈电控制单元
额定参数
额定电压
AC 380V/400V/415V（三相），具体以实际配置为准
额定参数
额定电流
典型额定电流范围 10A-100A，具体以产品规格书为准
额定参数
控制电压
DC 24V 或 AC 220V，支持定制
保护功能
短路保护
分断能力≥10kA，动作电流可根据需求设定
保护功能
过载保护
反时限保护特性，过载系数 1.1-1.5 倍可调
保护功能
其他保护
缺相保护、过压保护（≥110%额定电压）、欠压保护（≤90%额定电压）
控制方式
支持类型
本地按钮控制、远程信号控制、Modbus 等总线控制（需扩展模块）
环境适应性
工作温度
-20℃ - +60℃
环境适应性
存储温度
-40℃ - +85℃
环境适应性
相对湿度
5% - 95%（无冷凝）
机械性能
机械寿命
≥100 万次（分断/闭合操作）
机械性能
电寿命
≥10 万次（额定负载下分断/闭合）
外形尺寸
长×宽×高
典型尺寸：180mm×120mm×250mm（具体以实物及规格书为准）
安装方式
安装类型
DIN 导轨安装，兼容标准 35mm 导轨
适用场景
1. 通用制造业：适用于机床、印刷机械、包装设备等各类生产机械的电机控制，实现设备的精准启停与运行保护，提升生产设备的可靠性和生产效率。
2. HVAC 系统：用于商场、工厂、办公楼等场所的通风风机、空调水泵电机控制，通过稳定的馈电与保护功能，保障空调通风系统的连续运行，维持舒适的室内环境。
3. 水处理行业：适配污水处理厂、自来水厂的污水泵、清水泵、加药泵等电机控制，应对潮湿、腐蚀性环境，确保水处理设备的稳定运行，保障水质达标。
4. 冶金与矿山：应用于矿山开采设备、冶金生产线的输送电机、研磨电机控制，具备较强的抗粉尘、抗振动能力，适应严苛的工业工况，保障生产流程的连续性。
5. 建筑与建材：用于混凝土搅拌站、水泥生产线的电机控制，如搅拌电机、输送皮带电机等，能承受较高的负载冲击，为建材生产提供可靠的电机驱动保障。
6. 电力辅助系统：在发电厂、变电站的辅助设备中（如冷却风机、油泵电机）发挥作用，确保辅助系统稳定运行，为电力主设备的安全运行提供支撑。
