ABB PM865 3BSE030193R1 紧凑型可编程控制器
产品详情

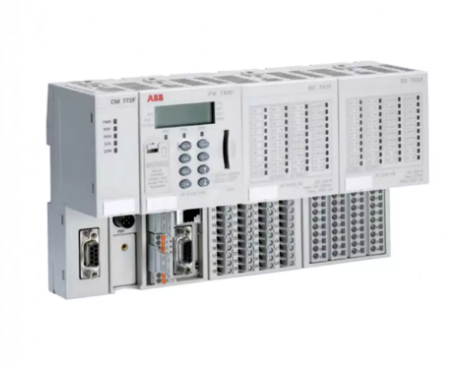

ABB PM865 3BSE030193R1 紧凑型可编程控制器
产品概述
ABB PM865 3BSE030193R1 是一款专为工业自动化领域设计的紧凑型可编程控制器（PLC），隶属于ABB AC 800M 控制系统家族的核心模块。其以高可靠性、强运算能力和灵活的扩展性为核心优势，能够精准适配中大型工业控制场景的复杂需求，广泛应用于电力、化工、冶金、水处理、制造业等关键行业，为生产过程的稳定运行、高效管控提供坚实的控制核心。
作为紧凑型控制器，PM865 在实现强大功能的同时，有效优化了安装空间，可灵活集成于各类控制柜中，既降低了设备部署成本，又为后续系统升级预留了充足空间，是工业自动化系统中实现分散控制、集中管理的理想选择。
核心特性
1. 卓越的运算性能
PM865 搭载高性能32位处理器，运算速度快，数据处理能力强，能够高效执行复杂的控制算法（如PID调节、逻辑控制、顺序控制等），支持大规模I/O点的实时数据采集与处理，确保控制指令的快速响应，满足工业生产对实时性的严苛要求。无论是连续生产过程中的参数精准调控，还是离散制造中的工序逻辑切换，都能实现平稳、高效的控制效果。
2. 高可靠性与稳定性
产品采用工业级硬件设计，具备出色的抗干扰能力和环境适应性，能够在-25℃至+60℃的宽温环境下稳定运行，可抵御工业现场的电磁干扰、电压波动等复杂工况影响。同时，其内置完善的故障诊断机制，能够实时监测模块运行状态，及时反馈故障信息，便于维护人员快速定位问题，降低停机损失，保障生产过程的连续性。
3. 灵活的扩展性
依托ABB AC 800M 系统的模块化架构，PM865 支持丰富的I/O模块、通信模块及特殊功能模块扩展。用户可根据实际控制需求，灵活配置数字量输入/输出、模拟量输入/输出、脉冲量处理等模块，同时支持PROFINET、EtherNet/IP、Modbus TCP、Profibus-DP等主流工业通信协议，轻松实现与HMI、SCADA系统、智能仪表及其他自动化设备的互联互通，构建一体化的工业控制网络。
4. 便捷的编程与调试
PM865 支持使用ABB Control Builder M 编程软件进行开发，该软件符合IEC 61131-3 标准，提供梯形图（LD）、功能块图（FBD）、结构化文本（ST）、顺序功能图（SFC）等多种编程方式，满足不同工程师的编程习惯。软件内置丰富的函数库和模板，可大幅简化复杂控制程序的开发流程。同时，其具备强大的在线调试功能，支持实时监控变量状态、强制操作、程序断点调试等，助力工程师快速完成程序开发与优化。
5. 完善的安全保障
产品集成多重安全设计，支持安全相关控制功能（需配合专用安全模块），可满足工业生产中的安全合规要求。此外，其具备程序密码保护、数据加密存储等功能，有效防止未授权访问和程序篡改，保障控制系统的安全性和可靠性。
关键技术参数
基本信息
型号
PM865 3BSE030193R1
基本信息
所属系统
ABB AC 800M 控制系统
处理器
处理器类型
高性能32位RISC处理器
处理器
运算速度
典型指令执行时间≤10ns，支持高速数据处理
内存配置
程序内存
≥8MB（可扩展）
内存配置
数据内存
≥16MB（可扩展）
电源要求
输入电压
24V DC（典型值），允许波动范围：19.2V DC - 28.8V DC
电源要求
功耗
典型功耗≤15W（不含扩展模块）
环境适应性
工作温度
-25℃ - +60℃
环境适应性
存储温度
-40℃ - +85℃
环境适应性
相对湿度
5% - 95%（无冷凝）
通信接口
内置接口
1个以太网接口（用于编程和通信），1个串行接口（用于调试）
通信接口
扩展接口
支持通过通信模块扩展多种工业总线接口
I/O扩展能力
最大I/O点数
支持数千点I/O扩展（具体取决于扩展模块配置）
外形尺寸
长×宽×高
典型尺寸：100mm×140mm×200mm（具体以实物为准）
适用场景
1. 电力行业：用于火电厂、水电厂、变电站的设备控制，如锅炉燃烧控制、汽轮机转速调节、电气设备启停逻辑控制等，保障电力生产的稳定高效。
2. 化工行业：适配化工生产过程中的反应釜温度、压力、液位等参数的精准控制，以及物料输送、配比的顺序控制，满足化工生产的高安全性和高稳定性要求。
3. 冶金行业：应用于钢铁、有色金属冶炼过程中的加热炉控制、轧制工艺控制、物料搬运系统控制等，应对高温、高粉尘的恶劣工业环境。
4. 水处理行业：用于自来水厂、污水处理厂的水质监测、水泵启停、加药系统控制等，实现水处理过程的自动化、智能化管控。
5. 制造业：适配汽车、机械、电子等制造业的生产线自动化控制，如流水线工序切换、设备联动控制、产品质量检测数据采集等，提升生产效率和产品质量。
安装与维护要点
1. 安装规范
安装前需确认安装环境符合产品技术参数要求，避免安装在潮湿、多尘、有腐蚀性气体或强烈振动的位置；安装过程中需确保模块固定牢固，接线规范，避免电源正负极接反或信号线短路；与其他设备的间距应满足散热要求，保证空气流通。
2. 维护建议
- 定期检查模块外观，清理表面灰尘，确保散热良好；
- 通过编程软件定期备份控制程序和配置数据，防止数据丢失；
- 实时监控模块运行状态，及时处理故障报警信息；
- 避免在带电状态下插拔模块，防止模块损坏；
- 如需更换模块，需确保新模块型号与原模块一致，并重新下载程序和配置数据。
