ABB 1MRK002247-Apr04 变压器模块
产品详情

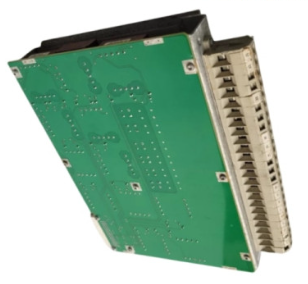

ABB 1MRK002247-Apr04 变压器模块
产品基本概述
1MRK002247-Apr04变压器模块是ABB Relion系列保护控制产品体系的重要组成部分，专为中高压变压器量身打造。该模块以微处理器为核心，集成了先进的监测算法与可靠的控制逻辑，能够实时采集变压器的运行数据，精准判断设备运行状态，在出现异常时快速触发保护动作，同时具备数据上传与远程通信能力，适配现代电力系统的智能化运维需求。其Apr04版本在硬件稳定性与软件算法上进行了优化升级，进一步提升了在复杂电网环境下的适应性。
核心功能特点
1. 全方位状态监测
模块具备多维度数据采集能力，可实时监测变压器的核心运行参数，包括三相电流、电压、功率因数、绕组温度、油温和油位等。通过内置的高精度传感器接口与数据处理单元，确保采集数据的准确性，误差控制在行业领先水平。同时，模块支持对数据的实时分析，自动识别过流、过压、超温、油位异常等潜在故障隐患，并形成预警信息。
2. 可靠保护机制
基于ABB成熟的保护算法，该模块集成了多种针对性的保护功能，涵盖速断保护、过流保护、差动保护、瓦斯保护、温度保护等。在检测到故障时，模块可在毫秒级时间内做出响应，通过跳闸输出或信号反馈触发相应的保护动作，有效隔离故障区域，避免故障扩大对变压器及整个电力系统造成更大损失。保护参数支持灵活配置，可根据不同应用场景的需求进行个性化设置。
3. 智能控制与通信
模块支持对变压器的辅助设备进行智能控制，如冷却风扇、油泵的自动启停控制，根据变压器的负载率和温度自动调节辅助设备运行状态，实现节能降耗。在通信方面，模块兼容多种工业通信协议，如IEC 61850、Modbus等，可无缝接入电力监控系统（SCADA），实现运行数据的远程上传、设备状态的远程监控以及保护参数的远程配置，提升运维效率。
4. 故障记录与诊断
模块内置大容量存储单元，可自动记录变压器的运行日志、故障事件及波形数据，包括故障发生时间、故障类型、故障时的参数变化等关键信息，为故障溯源与分析提供有力依据。同时，具备自诊断功能，可对模块自身的硬件状态、通信链路等进行实时监测，当出现模块故障时及时发出告警，便于运维人员快速定位并处理问题。
关键技术参数
电源输入
直流 24V/48V/110V/220V
宽电压范围适配，满足不同电力场景需求
电流测量范围
0-1000A（通过电流互感器接入）
支持不同变比电流互感器，需配合选型
电压测量范围
0-100V（线电压或相电压）
基于电压互感器接入，测量精度0.2级
温度测量范围
-40℃-150℃
支持Pt100等常用温度传感器接入
保护动作时间
≤50ms（速断保护）
不同保护功能动作时间可配置
通信接口
Ethernet、RS485
支持IEC 61850、Modbus RTU/TCP协议
工作环境
温度：-25℃-70℃；湿度：5%-95%（无凝露）
适应恶劣工业环境
外形尺寸
145mm×100mm×210mm（长×宽×高）
模块化设计，便于柜内安装
适用场景
该模块凭借其稳定的性能和灵活的配置，广泛应用于以下场景：
- 电力系统变电站：适配110kV、220kV等中高压变压器，作为核心保护与监测单元，保障变电站安全运行；
- 工业企业配电系统：用于钢铁、化工、制造业等大型工业企业的自备变压器，满足工业生产对电力可靠性的高要求；
- 新能源配套设施：在风电、光伏电站的升压变压器中应用，实现对新能源并网变压器的精准监测与保护；
- 城市配电网：适配城市配电网中的配电变压器，提升配电网的运维智能化水平，减少停电时间。
产品优势
1. 高可靠性：采用ABB工业级元器件与严格的生产测试流程，平均无故障工作时间（MTBF）超过10万小时，适应复杂严苛的运行环境；
2. 智能化程度高：集成先进的数据分析算法与远程通信功能，支持与智慧电力平台无缝对接，助力实现电力系统的数字化转型；
3. 灵活适配性：宽电压输入、多协议兼容及可配置的保护参数，使其能够适配不同规格的变压器及多样化的应用场景；
4. 便捷运维：支持本地面板操作与远程运维，故障记录清晰完整，极大降低了运维人员的工作强度与排查难度；
5. 品牌保障：依托ABB在电力领域的深厚技术积累与全球服务网络，可为用户提供专业的技术支持与快速的售后服务。
注意事项
- 模块安装需由专业技术人员按照ABB官方安装手册操作，确保接线正确、牢固，避免因安装不当导致设备故障；
- 投入运行前需对保护参数进行精准配置，结合变压器的额定参数、运行环境及系统要求设定合理的保护阈值；
- 定期对模块进行维护检查，包括清洁设备表面、检查通信链路及传感器连接状态，确保设备稳定运行；
- 模块 firmware 升级需使用ABB官方提供的升级程序及授权文件，避免非官方升级导致设备损坏或功能异常。
