ABB
ABB UNS0884a-v1 3BHE004385R0001电流传感器
产品详情

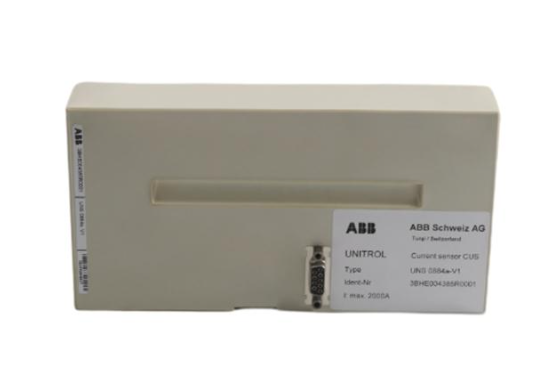

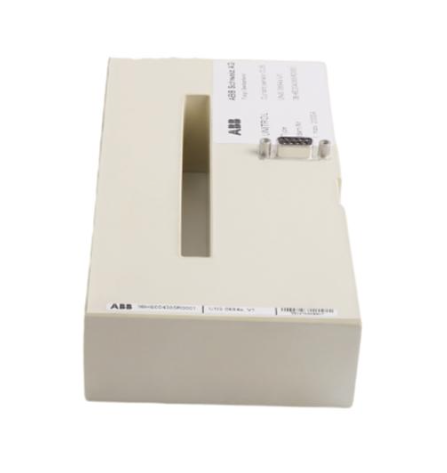

ABB UNS0884a-v1 3BHE004385R0001电流传感器
产品概述
ABB UNS0884a-v1（型号全称：3BHE004385R0001）是ABB集团自主研发的一款高精度、高可靠性电流传感器，主要应用于工业自动化控制系统中，实现对各类电气设备运行电流的实时监测、信号转换与传输。该传感器凭借ABB在电力电子领域的深厚技术积累，具备优异的环境适应性和稳定的测量性能，广泛适配于发电、冶金、化工、轨道交通等复杂工业场景，为设备的安全运行、故障诊断及能效管理提供核心数据支撑。
核心技术参数
测量范围
AC 0-500A（常规），支持定制扩展
覆盖工业常见中低电流场景，可根据需求调整量程
精度等级
0.2级（满量程范围内）
测量误差小，数据可信度高，满足精密控制需求
输出信号
4-20mA模拟量信号 / 0-5V直流信号
标准化输出，可直接接入PLC、DCS等主流控制系统
供电电压
DC 24V ±10%（宽压适配）
适应工业现场电压波动，提升运行稳定性
响应时间
≤10ms
快速捕捉电流变化，及时反馈设备运行状态
工作温度
-20℃ ~ +65℃
适应高低温工业环境，无冷凝条件下稳定工作
绝缘等级
IEC 61010-1 双重绝缘
保障人员及设备安全，符合国际安全标准
安装方式
DIN导轨安装 / 螺栓固定
灵活适配不同安装场景，便于现场部署与维护
核心性能优势
1. 高精度与高稳定性并存
采用ABB专利的磁平衡式测量原理，结合高精度信号调理芯片，有效抑制温度漂移、电磁干扰等因素对测量结果的影响。在-20℃~+65℃的宽温度范围内，精度仍能保持0.2级，确保长期运行中数据输出的一致性，为系统控制策略的精准执行提供可靠依据。
2. 强大的抗干扰能力
产品内部集成多重电磁屏蔽结构，通过EMC（电磁兼容性）测试认证，能够抵御工业现场常见的高频干扰、脉冲干扰及共模干扰。即使在变频器、大功率电机等强干扰设备周边工作，也能保证输出信号的稳定，避免因干扰导致的测量误差或系统误动作。
3. 高可靠性与长使用寿命
选用工业级高耐候性元器件，经过严格的环境应力筛选和老化测试，平均无故障工作时间（MTBF）超过10万小时。同时，产品具备过流保护、过压保护及短路保护功能，当被测电流超出量程或出现异常时，可自动切断核心电路，避免传感器损坏，延长设备使用寿命。
4. 便捷的安装与维护
采用标准化的DIN导轨安装设计，安装过程简单高效，无需专业工具即可完成固定。接线端子采用防误插结构，清晰的标识便于现场人员快速识别接线端口。产品支持在线校准功能，无需拆卸即可通过专用校准仪器完成精度校准，降低维护成本与停机时间。
适用场景
- 发电行业：用于火力发电、水力发电、光伏发电等场景中，监测发电机、变压器、输变电线路的运行电流，为机组负荷调节、设备故障预警提供数据支持。
- 工业制造：适配冶金、化工、纺织等生产线，监测电机、水泵、风机等动力设备的工作电流，实现负载监控、节能优化及设备健康管理。
- 轨道交通：应用于地铁、轻轨等轨道交通系统，监测牵引变流器、牵引电机的电流变化，保障列车动力系统的稳定运行。
- 建筑电气：用于大型商场、写字楼等建筑的配电系统，监测配电柜、断路器的电流参数，提升配电系统的安全运行水平。
安装与使用注意事项
1. 安装前需确认传感器型号与被测电流参数匹配，避免超量程使用导致设备损坏。
2. 安装位置应远离强磁场、高温热源及腐蚀性气体，确保环境条件符合产品工作要求。
3. 接线时需严格区分电源端、信号输出端及被测电流输入端，避免正负极接反或短路。
4. 系统通电前应检查接线是否牢固，确认无误后再进行通电操作，防止因接线松动引发故障。
5. 定期对传感器进行外观检查，清理表面灰尘，若发现异常应及时停机检修，避免故障扩大。
