ABB CM10/00MU1E0/STD流程控制器
产品详情

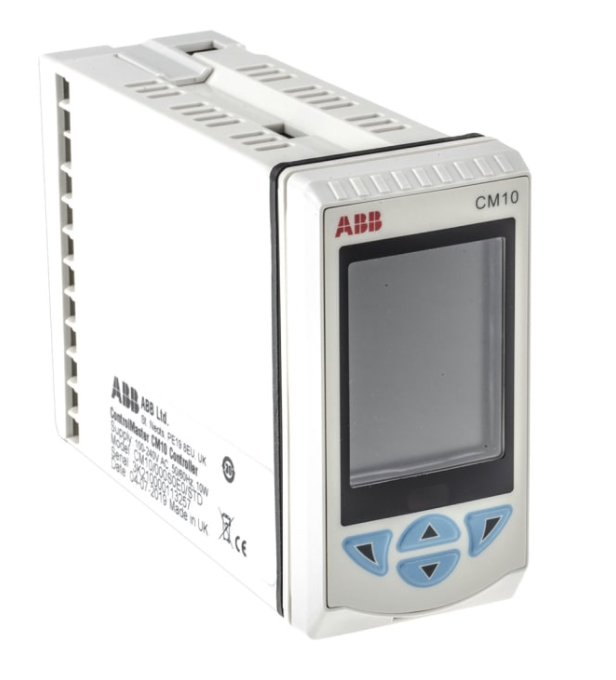

ABB CM10/00MU1E0/STD流程控制器
产品核心定位与设计理念
该控制器属于ABB CM10系列基础款流程控制单元，以“精准控制、简化操作、稳定可靠”为设计核心，针对中小型生产装置的控制需求，在保证核心控制功能的同时，优化了成本与安装便捷性。其采用模块化结构设计，支持灵活扩展，可快速适配不同工艺的控制需求；配备直观的操作界面与完善的故障诊断功能，降低运维门槛，即使非专业技术人员也能快速上手。
作为工业自动化控制系统中的前端控制设备，CM10/00MU1E0/STD可独立完成单回路控制，也能通过通信接口接入上位机系统，实现集中监控与数据管理，搭建从现场控制到云端管理的完整数据链路。
核心技术参数
型号
CM10/00MU1E0/STD
控制回路
单回路控制，支持PID、PI、P等控制算法
输入信号
模拟量输入：4-20mA DC、0-10V DC；数字量输入：2路干接点输入
输出信号
模拟量输出：1路4-20mA DC（负载≤500Ω）；继电器输出：1路常开/常闭可选
控制精度
输入精度：±0.1% FS；控制精度：±0.2% FS
显示方式
双行LED显示，上行显示测量值，下行显示设定值/输出值
工作电源
AC 220V ±10%，50/60Hz；功耗≤5W
工作环境
温度：0-50℃；湿度：10%-90% RH（无凝露）；无腐蚀性气体、粉尘环境
通信接口
RS485接口，支持Modbus-RTU协议，可接入SCADA系统
安装方式
标准DIN导轨安装（35mm），安装深度≤100mm
核心功能优势
1. 高精度PID控制，保障工艺稳定性
控制器内置优化的PID控制算法，支持自整定功能，可根据工艺参数的波动自动调整比例（P）、积分（I）、微分（D）参数，快速响应参数变化并抑制超调。例如在温度控制场景中，当负载波动导致温度偏离设定值时，控制器能在2-5秒内启动调节，将温度偏差控制在±0.5℃以内，有效避免因参数波动导致的产品质量问题。
2. 灵活的信号适配能力
兼容多种主流输入输出信号类型，可直接与热电偶、热电阻、压力变送器、流量传感器等各类现场仪表连接，无需额外配置信号转换器。通过面板按键即可完成输入信号类型的切换与量程校准，适配不同工艺的测量需求，降低系统集成复杂度。
3. 完善的报警与保护功能
支持高限报警、低限报警、偏差报警等多种报警模式，当工艺参数超出设定范围时，控制器会通过LED指示灯闪烁、继电器输出触发声光报警器等方式及时提示，同时可联动控制输出切断相关设备，避免危险工况扩大。此外，设备具备电源过压保护、输出短路保护功能，有效提升自身及系统的运行安全性。
4. 便捷的操作与数据管理
采用“按键+LED显示”的简洁操作界面，通过4个功能按键即可完成设定值修改、参数配置、自整定启动等操作，配备密码保护功能，防止非授权人员误操作。借助RS485通信接口，可将测量数据、控制输出数据、报警信息实时上传至上位机，实现生产数据的集中记录与追溯，为工艺优化提供数据支撑。
5. 高可靠性与长寿命设计
内部采用工业级核心芯片与高品质电子元器件，经过严格的高低温老化、振动冲击测试，平均无故障工作时间（MTBF）超过10万小时。外壳采用阻燃ABS材质，具备良好的抗干扰性能，可在工业现场复杂的电磁环境中稳定运行，适应化工、冶金等恶劣工况的使用需求。
适用场景及典型应用
CM10/00MU1E0/STD流程控制器凭借其高性价比与灵活适配性，广泛应用于各类中小型工业生产流程的参数控制，典型场景包括：
1. 化工行业：反应釜温度控制、储罐液位调节、管道压力稳定控制，例如在精细化工合成工艺中，精准控制反应温度在±1℃范围内，确保化学反应充分且产物纯度达标。
2. 食品制药行业：杀菌釜温度控制、配料罐液位控制、药液流量稳定控制，符合食品药品生产的严格卫生与工艺要求，避免因参数波动影响产品质量。
3. 能源行业：小型锅炉水位控制、导热油温度调节、燃气压力稳定控制，保障能源生产过程的安全与高效，降低能源损耗。
4. 建材行业：混凝土搅拌罐温度控制、涂料生产过程中粘度辅助控制，提升建材产品的稳定性与合格率。
5. 通用工业：各类生产流水线的温度、压力、流量等单一参数的独立控制，作为小型自动化系统的核心控制单元，简化系统架构。
安装与调试要点
1. 安装规范
- 选择通风良好、远离热源（如蒸汽管道、加热设备）及强电磁干扰源（如变频器、大功率电机）的安装位置，避免阳光直射。
- 采用35mm标准DIN导轨安装，控制器之间及控制器与其他设备之间预留至少5mm的散热空间，防止散热不良导致设备故障。
- 接线时严格按照端子图标识操作，确保电源、输入信号、输出信号的正负极连接正确，避免接反导致元器件烧毁；布线时将强电与弱电线路分开，减少干扰。
2. 调试步骤
1. 通电前检查：确认电源电压与控制器额定电压一致，接线牢固无松动，外壳无破损。
2. 参数配置：通电后进入参数设置界面，根据现场仪表类型设置输入信号类型（如4-20mA对应压力变送器）、量程范围（如0-1MPa）；根据工艺要求设置设定值、报警上下限。
3. PID自整定：将控制器切换至自动模式，启动PID自整定功能，控制器会通过阶跃测试自动计算最优PID参数，自整定完成后保存参数并投入运行。
4. 功能验证：模拟工艺参数波动（如手动调整传感器信号），观察控制器的输出响应是否及时准确；触发报警条件，检查报警功能是否正常。
