ABB TB807模块总线终端器
产品详情

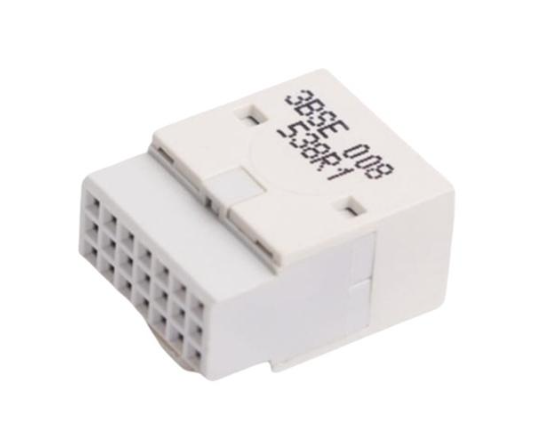

ABB TB807模块总线终端器
核心性能参数
TB807 模块总线终端器的性能参数直接决定其对总线系统的适配能力和信号优化效果，核心参数如下：
1. 总线适配类型：主要适配PROFIBUS DP 总线，同时兼容符合IEC 61158-2 标准的工业现场总线，支持高速总线通信模式，适配总线传输速率范围为9.6kbit/s~12Mbit/s，可根据总线系统配置灵活匹配。
2. 阻抗匹配特性：内置高精度终端电阻，标准阻抗值为150Ω（±10%），与PROFIBUS DP 总线的特性阻抗完美匹配，能有效吸收总线末端的反射信号，避免信号叠加干扰。
3. 信号处理能力：具备信号整形与放大功能，可对衰减的总线信号进行增强，提升信号传输的抗干扰能力，使总线通信距离在高速传输模式下（12Mbit/s）可达100m，低速模式下（9.6kbit/s）延伸至1200m。
4. 供电参数：无需独立外部供电，直接通过总线接口从PROFIBUS DP 总线获取工作电源，工作电压范围为DC 5V~30V，功耗极低（静态功耗≤0.5W），不会对总线供电系统造成额外负载。
5. 环境适应性：工作温度范围为-25℃~60℃，存储温度范围为-40℃~85℃，相对湿度5%~95%（无冷凝），可适应高温、低温、潮湿等复杂工业现场环境。
6. 防护与物理特性：采用紧凑型塑料外壳，防护等级达IP20，适用于控制柜内安装；模块尺寸小巧（长×宽×高约60mm×35mm×10mm），重量仅约50g，节省安装空间。
功能特点
1. 高效信号优化，保障通信稳定
在工业总线网络中，信号在传输至总线末端时易因阻抗不匹配产生反射，反射信号与原始信号叠加会导致信号失真，引发通信错误或中断。TB807 通过精准的阻抗匹配设计，可有效吸收末端反射信号，同时其内置的信号整形电路能过滤总线传输中的高频干扰噪声，对畸变的信号波形进行修复，显著提升总线通信的稳定性，降低数据传输错误率，使总线系统的通信可靠性提升至99.9%以上。
2. 即插即用，安装便捷
模块采用标准PROFIBUS DP 总线连接器接口（DB9 针型），支持总线末端的直接插拔安装，无需复杂的接线操作。模块正面配备状态指示灯（电源指示灯与通信指示灯），可直观显示模块的工作状态（电源接通时电源灯常亮，总线通信正常时通信灯闪烁），便于现场人员快速判断模块运行情况。
3. 高可靠性与抗干扰设计
采用工业级元器件与强化电路设计，具备优异的抗电磁干扰（EMI）和抗射频干扰（RFI）能力，符合EN 55022 与IEC 61000-4 系列电磁兼容标准，可在工业现场强电磁环境下稳定工作。模块内置过电压保护电路，当总线出现瞬时过电压时，可快速钳位电压，保护模块及总线设备不受损坏。
4. 灵活适配，兼容性强
TB807 不仅完美适配ABB AC 800M 控制系统的PROFIBUS DP 总线网络，还可与西门子、施耐德等第三方品牌的PROFIBUS DP 总线设备兼容，支持总线系统的混合配置。其支持的宽传输速率范围，可满足不同通信需求的总线系统，无论是高速实时控制的生产线，还是长距离传输的分布式监控系统，均能稳定适配。
5. 免维护设计，降低运维成本
模块采用无机械磨损的固态电路设计，无易损部件，使用寿命可达10 万小时以上。同时，模块无需独立供电和复杂参数配置，安装后即可自动投入工作，日常使用中无需专人维护，极大降低了总线系统的运维成本和工作量。
适用场景
TB807 模块总线终端器作为总线系统的“信号稳定器”，广泛应用于各类采用PROFIBUS DP 总线的工业自动化场景，核心应用场景包括：
- 流程工业总线系统：石油化工、化工、冶金等行业的分布式控制系统（DCS）中，用于PROFIBUS DP 总线末端的信号优化，保障控制器与现场I/O 模块（如AO845A-eA）、执行器之间的稳定通信，避免因通信中断导致的生产停滞。
- 制造业生产线总线：汽车制造、电子组装等行业的生产线自动化系统中，适配PROFIBUS DP 总线，确保PLC 与机器人、机床、传感器等设备之间的实时数据传输，提升生产线的运行稳定性。
- 能源与电力监控总线：发电厂、变电站的监控系统中，用于连接分散的电力监测设备与中央控制器的总线末端，保障电压、电流等关键参数的稳定传输，为电力系统的安全运行提供支撑。
- 长距离分布式总线网络：在水处理厂、矿山等大型工业场景中，分布式设备距离中央控制器较远，总线信号易衰减，TB807 可通过信号放大与阻抗匹配，延伸总线通信距离，保障远端设备的可靠通信。
- 复杂电磁环境总线系统：在钢铁厂、焊接车间等强电磁干扰场景中，TB807 的抗干扰设计可有效过滤干扰信号，保障总线通信不受电磁环境影响，维持系统正常运行。
安装与使用要点
1. 安装要求
模块需安装在PROFIBUS DP 总线网络的物理末端，不可安装在总线中间节点，否则会导致总线阻抗失配，影响通信质量。安装位置需远离高温热源、强电磁辐射源（如变频器、大功率电机）及腐蚀性气体，避免模块性能受环境影响。模块采用控制柜内安装，可通过卡扣固定在35mm 标准DIN 导轨上，也可直接通过总线连接器固定在设备端子上。
2. 使用与调试步骤
1. 确认PROFIBUS DP 总线网络的传输速率、总线长度及末端位置，确保TB807 适配当前总线速率。
2. 将模块的DB9 接口与总线末端的PROFIBUS DP 总线连接器直接对接，完成机械与电气连接，无需额外接线。
3. 接通总线系统电源，观察模块状态指示灯：电源灯常亮表示模块供电正常；通信灯随总线通信规律闪烁表示模块工作正常，若指示灯不亮或常灭，需检查总线连接是否牢固。
4. 启动总线系统，通过控制器或总线诊断工具检测总线通信状态，确认通信错误率是否降低至合理范围（通常≤0.1%），若仍存在通信问题，需排查总线布线是否规范、是否存在其他干扰源。
