ABB
ABB PP877K控制面板
产品详情

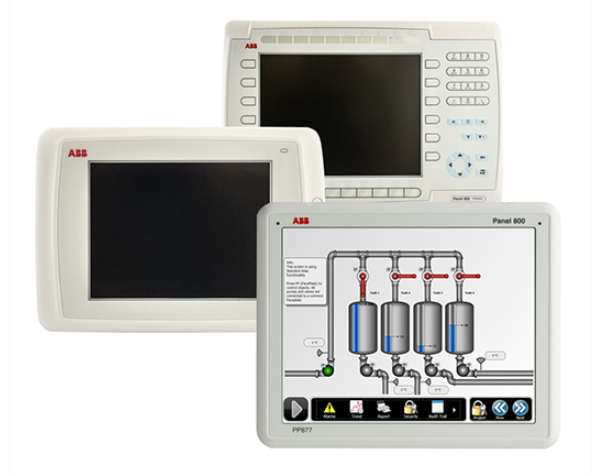

ABB PP877K控制面板
核心性能参数
PP877K 控制面板的性能参数直接决定其操作体验与适配能力，核心参数如下：
1. 显示与操作单元：配备15英寸高分辨率彩色TFT触摸屏，分辨率达1024×768像素，显示色彩丰富、画面清晰，支持多点触控操作，响应灵敏；同时集成实体功能按键与导航旋钮，满足复杂工业场景下的精准操作需求。
2. 处理器与存储：搭载高性能工业级处理器，主频不低于1.8GHz，配合2GB DDR3内存及8GB 工业级闪存，可快速运行复杂监控程序，保障多任务处理时的流畅性，同时支持外接SD卡或U盘扩展存储。
3. 通信接口配置：配备2个千兆以太网接口、2个RS232/RS485 串行接口、4个USB 2.0接口，支持PROFIBUS DP、EtherNet/IP、Modbus TCP等主流工业通信协议，可灵活对接AC 800M 控制器及第三方PLC、DCS系统。
4. 电源与功耗：支持100-240V 交流宽电压供电，适配不同地区的电网环境；正常运行功耗约35W，待机功耗低于5W，符合工业设备节能要求。
5. 环境适应性：工作温度范围为0℃~50℃，存储温度范围为-20℃~60℃，相对湿度5%~95%（无冷凝），可适应工业现场的复杂温湿度环境。
6. 防护等级：前面板防护等级达IP65，具备良好的防尘、防水能力，可直接安装于生产车间等粉尘较多、可能接触到溅水的场景，机身防护等级为IP20，满足控制柜内安装需求。
功能特点
1. 人性化操作与显示体验
面板采用15英寸大尺寸触摸屏，结合优化的显示驱动技术，具备宽视角、高亮度特性，即使在强光照射的工业现场，操作人员也能清晰读取画面信息。触摸屏支持手势操作（如缩放、滑动），配合实体导航旋钮和自定义功能按键，可实现快速切换画面、调整参数、启停设备等操作，降低操作难度。同时，支持多语言界面显示，可根据使用场景灵活切换中英文等多种语言，提升国际项目适配性。
2. 强大的组态与数据处理能力
PP877K 兼容ABB Control Builder M 及Panel Builder 800 组态软件，用户可通过拖拽式组件快速搭建监控界面，支持绘制工艺流程图、实时数据趋势图、报警列表、参数设置面板等多种画面类型。面板具备实时数据采集与处理能力，可同步显示多个设备的运行参数（如温度、压力、转速），并支持数据存储与历史查询，为生产过程分析提供数据支撑。
3. 全面的报警与安全功能
面板支持多级报警配置，当监控参数超出预设阈值（如设备超温、压力异常）时，可通过画面闪烁、声音提示、指示灯亮等多种方式发出报警信号，同时记录报警时间、报警类型及相关参数，便于操作人员快速响应。为保障系统安全，面板支持用户权限管理功能，可根据岗位需求设置不同操作权限（如操作员仅可执行启停操作，管理员可修改参数配置），防止误操作导致的生产事故。
4. 高可靠性与易维护设计
采用工业级硬件设计与无风扇散热结构，避免了风扇故障带来的设备停机风险，同时有效防尘、延长设备使用寿命。面板支持自动恢复功能，当出现意外断电后重新供电时，可自动恢复至断电前的运行状态，减少人工干预。此外，通过以太网接口可实现远程诊断与维护，运维人员无需到达现场即可完成程序更新、故障排查等操作，降低维护成本。
5. 灵活的安装与扩展能力
支持面板式安装、壁挂式安装及机柜嵌入式安装三种安装方式，可根据现场空间布局灵活选择。接口丰富且支持多种工业通信协议，不仅可与ABB AC 800M 控制系统无缝集成，还能对接第三方设备（如变频器、传感器、智能仪表），满足不同自动化系统的监控需求。同时，支持外接打印机、键盘、鼠标等外设，扩展操作与数据输出功能。
适用场景
该控制面板凭借其人性化操作、稳定性能及灵活适配能力，广泛应用于以下领域：
- 流程工业：石油化工、化工、冶金、制药等行业的生产过程监控，如反应釜温度压力监控、生产线物料流量调节、设备运行状态监测等，实现集中操作与精准管控。
- 离散制造：汽车制造、机械加工、电子组装等领域的生产线控制，如机床运行参数调节、机器人工作站监控、生产线节拍管理等，提升生产效率。
- 能源与电力：发电厂、变电站、新能源（如光伏、风电）电站的设备监控，如发电机组运行状态监测、电力参数（电压、电流、功率）显示与调节、储能系统管控等。
- 水处理与环保：自来水厂、污水处理厂的工艺监控，如水质指标（pH值、浊度）监测、水泵与阀门启停控制、药剂投放量调节等，保障水处理效果。
- 基础设施：轨道交通（地铁、轻轨）的机电设备监控、楼宇自控系统的空调与给排水设备管理、仓储物流的自动化立体仓库运行监控等。
安装与组态要点
1. 安装要求
安装位置需避免阳光直射、强电磁辐射及剧烈振动，远离高温热源与腐蚀性气体。面板式安装时，需确保安装孔尺寸与面板匹配，固定牢固防止松动；壁挂式安装需选用承重能力符合要求的支架；嵌入式安装时，机柜内部需预留足够的散热空间，避免与其他发热设备近距离接触。供电线路需单独敷设，配备稳压设备，防止电压波动影响设备运行。
2. 组态与调试步骤
1. 在Panel Builder 800 组态软件中创建项目，根据监控需求设计工艺流程图、数据显示界面、报警画面及参数设置界面。
2. 配置通信参数，选择对应的通信协议（如PROFIBUS DP），设置面板与控制器的通信地址、IP地址等信息，实现数据交互。
3. 定义监控变量，关联控制器中的实时数据，设置数据采集周期、报警阈值等参数。
4. 进行用户权限配置，划分不同岗位的操作权限，限制关键参数的修改权限。
5. 将组态程序下载至PP877K 面板，进行联机调试，验证数据显示准确性、操作响应及时性及报警功能有效性。
