ABB 3HAB8101-18/09A 伺服驱动器
产品详情

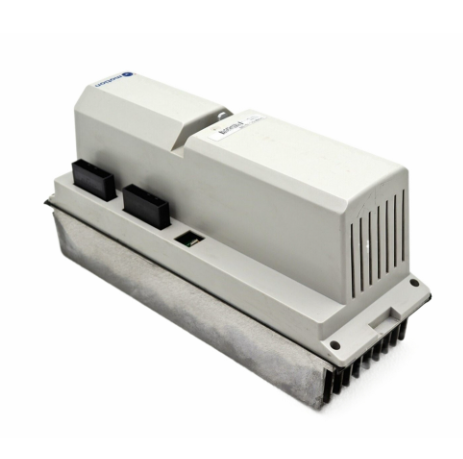

ABB 3HAB8101-18/09A 伺服驱动器
产品基本概述
ABB 3HAB8101-18/09A是一款面向高精度运动控制场景设计的高性能伺服驱动器，隶属于ABB机器人与运动控制系列核心产品。作为连接控制系统与伺服电机的关键枢纽，其核心功能是接收上位控制器的运动指令，通过精准调节输出电流与电压，驱动伺服电机实现高速、平稳、高精度的位置控制、速度控制及转矩控制，广泛应用于工业机器人、自动化生产线、精密机床、印刷包装等对运动控制精度要求严苛的领域。
该驱动器融合了ABB在电力电子、运动控制算法及工业可靠性设计领域的核心技术，采用数字化控制芯片与模块化硬件架构，具备响应速度快、控制精度高、过载能力强、抗干扰性能优异等特点，能有效提升设备的运动控制品质与生产效率，是构建高端自动化运动控制系统的核心组件。
核心功能与控制特性
1. 核心运动控制功能
- 多模式精准控制：支持位置控制、速度控制、转矩控制三种核心模式及模式间的无缝切换。位置控制模式下定位精度可达±0.001mm（配合高精度编码器）；速度控制模式下转速波动率≤±0.1%；转矩控制模式下转矩控制精度≤±1%，可满足不同运动场景的精准控制需求。
- 高速响应与动态性能：搭载先进的电流环、速度环、位置环三环PID调节算法，配合Feedforward前馈控制技术，电流环响应时间≤100μs，速度环带宽≥1kHz，能快速响应负载波动与指令变化，有效抑制运动过程中的超调与震荡，确保电机运行平稳。
- 完善的电机适配能力：兼容ABB全系列伺服电机及主流品牌永磁同步伺服电机，支持增量式编码器、绝对式编码器（单圈/多圈）、旋转变压器等多种反馈元件接入，通过参数配置即可完成电机型号匹配与参数自整定，适配性极强。
- 安全保护与故障容错：内置过流、过压、欠压、过温、过载、电机堵转、编码器故障等多重保护功能，当检测到异常时，能在微秒级时间内切断输出并发出告警，同时具备故障记忆与追溯功能，记录故障类型、发生时间及相关运行参数，便于快速排查。
2. 附加实用特性
- 灵活的通讯与控制接口：支持PROFINET、EtherCAT、Modbus TCP、CANopen等主流工业实时通讯协议，配备数字量I/O、模拟量输入（0-10V/4-20mA）、脉冲指令接口，可无缝对接PLC、运动控制器、工业机器人控制系统，实现多轴协同控制与远程监控。
- 参数配置与调试便捷：支持通过ABB专用调试软件（如ABB DriveStudio）进行参数配置、状态监控、波形分析与故障诊断，同时配备中文操作面板，可现场完成基本参数设置与运行状态查看，降低调试难度，缩短部署周期。
- 能量优化与节能运行：具备能量回馈功能（需配合回馈单元），可将电机制动过程中产生的再生电能反馈至电网，降低能源消耗；同时支持自动节能模式，根据负载变化动态调节输出，在轻载工况下显著降低功耗。
- 强环境适应性与可靠性：采用IP20防护等级设计（本体），核心元器件经过严苛的工业环境测试，支持-10℃~+55℃宽温工作范围，具备良好的防尘、防潮、抗电磁干扰能力，可适应复杂的工业现场环境。
关键技术参数
输入电源
三相AC 380V~480V ±10%；频率：50/60Hz ±5%
适配工业常用三相电源，电压与频率适应性强
输出规格
额定输出电流：18A；最大输出电流：54A（10s过载）；输出频率：0~500Hz
具备较强的过载能力，可应对短时冲击负载
控制精度
位置控制精度：±0.001mm（配合17位编码器）；速度控制精度：±0.1%额定转速；转矩控制精度：±1%额定转矩
满足高精度运动控制场景需求
反馈接口
支持增量式编码器（A/B/Z相）、绝对式编码器（SSI/EnDat 2.2）、旋转变压器
兼容多种反馈元件，适配不同精度需求的应用
通讯接口
1路EtherCAT接口；1路PROFINET接口；1路RS485（支持Modbus RTU）；8路数字量I/O；2路模拟量输入
支持多协议通讯，便于接入各类自动化系统
保护功能
过流、过压、欠压、过温、过载、堵转、编码器故障、电机缺相保护等
全方位保障驱动器与电机安全运行
工作环境
温度：-10℃~+55℃；湿度：5%~95%（无凝露）；防护等级：IP20
适应工业现场多种环境条件，需安装在控制柜内
安装方式
35mm标准DIN导轨安装 或 面板安装
符合工业标准化安装要求，便于系统集成
典型应用场景
该伺服驱动器凭借其高精度控制性能、灵活的适配能力及高可靠性，在多个高端制造领域发挥核心作用，典型应用包括：
1. 工业机器人领域：用于六轴工业机器人的关节驱动，如焊接机器人、搬运机器人、装配机器人等，通过精准的转矩与位置控制，实现机器人末端执行器的平稳、高速运动，提升作业精度与效率。
2. 精密机床与加工中心：在数控车床、铣床、加工中心的进给轴与主轴驱动中，实现刀具的高精度定位与高速切削，确保加工零件的尺寸精度与表面质量，适用于航空航天、汽车零部件等精密加工场景。
3. 自动化生产线：在电子元件贴装设备（SMT）、锂电池极片裁切设备、光伏组件封装设备中，驱动高精度运动轴完成高速、精准的搬运、定位、裁切等动作，提升生产线的自动化水平与产能。
4. 印刷包装与纺织机械：用于印刷机的套色控制、包装机的封口与裁切机构驱动、纺织机的纱线张力控制，通过稳定的速度与转矩控制，确保印刷精度、包装质量及纺织面料的均匀性。
5. 医疗设备领域：在医疗影像设备（如CT机、MRI）的运动机构、手术机器人、药品包装设备中，凭借其高精度与高可靠性，保障医疗设备运行的稳定性与安全性，满足医疗行业严苛的使用要求。
安装与维护注意事项
1. 安装规范
- 驱动器应安装在通风良好、无剧烈震动、无腐蚀性气体、无强电磁辐射的控制柜内，避免阳光直射与雨水浸泡，驱动器周围应预留≥100mm的散热空间，确保散热良好。
- 严格按照电气接线图进行接线，区分主电路（电源输入、电机输出）与控制电路（通讯、编码器、I/O信号），主电路线缆需采用铜芯电缆并配备合适的断路器与熔断器；接线端子必须紧固可靠，防止接触不良产生发热。
- 编码器线缆应采用双绞屏蔽线，与主电路线缆分开布线（间距≥300mm），屏蔽层单端接地（接地电阻≤4Ω），避免主电路干扰导致编码器信号失真，影响控制精度。
- 驱动器接地需符合工业接地规范，采用独立接地或与系统接地网可靠连接，确保故障电流快速泄放，提升系统抗干扰能力与操作人员人身安全。
2. 维护要点
- 日常巡检时，通过调试软件或操作面板查看驱动器运行参数（如输出电流、温度、电压、故障码等），确认无异常告警；检查散热风扇运行是否正常，若出现风扇停转或异响需及时更换。
- 每季度对驱动器及控制柜进行清洁维护，用压缩空气清理控制柜滤网、驱动器散热片及风扇上的灰尘，用干燥软布擦拭驱动器表面，避免灰尘堆积导致散热不良引发故障。
- 定期核对驱动器参数，尤其是电机型号、编码器类型、控制模式等关键参数，确保与实际应用匹配；建议每月备份一次驱动器参数，存储在安全设备中，便于故障后快速恢复。
- 每半年对接线端子进行一次紧固检查，重点检查主电路接线端子与编码器接线端子，防止因长期运行导致端子松动；同时检查线缆绝缘层是否破损，若有破损需及时更换。
- 驱动器出现故障时，应立即切断输入电源，通过操作面板或调试软件查看故障码，对照产品手册初步判断故障原因；如需维修，应联系ABB官方授权技术人员或专业维修人员，禁止非专业人员自行拆解。
