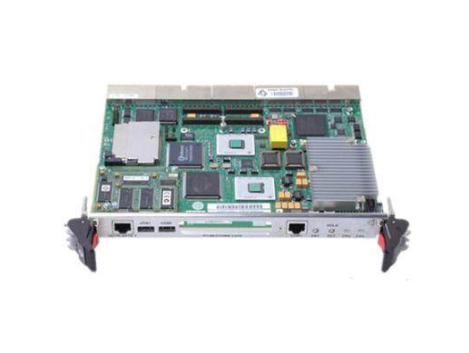

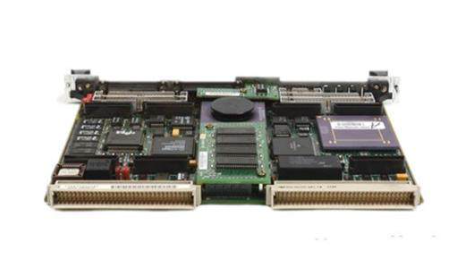

ABB MVME162-010A 嵌入式控制器模块
产品详情
ABB MVME162-010A 嵌入式控制器模块
模块核心基本信息
型号标识
MVME162-010A
MVME162为系列型号，010A为具体配置版本，标识核心硬件参数差异
核心处理器
摩托罗拉MC68040处理器
32位RISC架构，主频25MHz/33MHz可选，具备高效指令执行能力
存储配置
RAM：8MB-32MB（可扩展）；ROM/Flash：2MB-8MB
RAM支持奇偶校验，Flash用于存储系统固件及应用程序，保障数据安全
电源需求
输入电压：+5V DC ±5%，+12V DC ±10%，-12V DC ±10%
多电压供电设计，满足核心电路与外设接口的不同电源需求
外形尺寸
160mm（长）× 100mm（宽）× 25mm（高）
符合VMEbus标准板卡尺寸，适配标准VME总线机箱
关键性能特性
1. 强大的运算与处理能力
模块搭载的MC68040处理器集成了整数运算单元、浮点运算单元（FPU）及内存管理单元（MMU），其中浮点运算单元可高效处理工业控制中涉及的复杂数学运算，如PID调节、数据滤波等，运算精度达IEEE 754标准。在25MHz主频下，整数运算速度可达20 MIPS（百万条指令/秒），浮点运算速度达10 MFLOPS，能够满足多任务并发处理场景下的实时性要求，确保控制指令的快速响应与执行。
2. 丰富的接口与扩展能力
模块具备完善的接口资源，满足多样化的外设连接需求：一是配备标准VMEbus总线接口（32位数据/地址线），支持与VME总线系统中的其他模块（如I/O模块、通信模块）高速通信，总线传输速率可达40MB/s；二是集成2个RS-232串行接口，支持异步通信，可连接HMI触摸屏、编程器或串口设备；三是提供1个并行接口（Centronics标准），可连接打印机或数据采集设备；四是预留1个ISA扩展插槽，支持通过扩展卡增加网络接口、模拟量I/O等功能，提升系统灵活性。
3. 工业级可靠性与稳定性设计
模块采用工业级元器件选型与强化设计，具备优异的环境适应性和抗干扰能力。在温度适应性方面，工作温度范围为0℃~60℃，存储温度范围为-40℃~85℃，可适应工业现场高低温环境波动；在抗干扰性能上，通过EN 55022 Class A电磁兼容认证，具备±1kV静电放电防护和±2kV电快速瞬变脉冲群防护能力，能有效抵御现场电机、变频器等设备产生的电磁干扰。此外，模块内置电源监控电路，当输入电压出现异常波动时，可触发复位保护，防止处理器因电压不稳而运行异常。
4. 灵活的系统与软件支持
模块支持多种嵌入式实时操作系统（RTOS），如VxWorks、pSOS+及ABB定制化实时系统，这些系统具备任务调度、中断管理、资源分配等核心功能，可实现多任务的优先级调度，确保关键控制任务的优先执行。同时，模块支持C、C++等高级编程语言及汇编语言开发，ABB提供专用的软件开发套件（SDK），包含编译器、调试器及函数库，开发者可基于SDK快速开发适配工业场景的应用程序，降低开发难度。此外，模块支持在线编程与调试，可通过串行接口或VME总线对程序进行下载、修改及故障排查。
5. 完善的诊断与容错功能
为提升系统运行的可靠性，模块配备多重诊断与容错机制：一是内存诊断功能，通过奇偶校验电路实时监测RAM数据完整性，当检测到数据错误时及时触发中断并记录故障信息；二是总线诊断功能，可监测VME总线通信状态，识别总线冲突、通信超时等异常；三是 watchdog定时器（看门狗），若应用程序因故障陷入死循环，看门狗定时器会在预设时间内触发模块复位，恢复系统正常运行。故障信息可通过串行接口输出，便于运维人员定位问题。
安装与配置要点
1. 机械安装
模块需安装在标准VME总线机箱内，采用导轨定位与螺钉固定方式，安装时需确保模块的VME总线接口与机箱背板的总线插槽完全对齐并紧密连接，避免因接触不良导致总线通信故障。机箱内部需保证良好的通风散热，模块周围应预留至少10mm的散热空间，若机箱内模块数量较多，建议配备散热风扇，将机箱内温度控制在60℃以下，防止高温导致模块性能衰减或元器件损坏。
2. 电气连接
电气连接需严格遵循模块引脚定义规范，避免接错导致模块损坏：一是电源连接，需区分+5V、+12V、-12V电源端子，确保电源极性正确，建议在电源输入回路中串联1A保险丝，防止过流损坏模块；二是串行接口连接，RS-232接口需通过交叉线连接外部设备，确保TX/RX引脚对应，通信参数（波特率、数据位、停止位、校验位）需与外部设备匹配；三是VME总线连接，无需单独接线，通过模块与机箱背板的插拔实现总线信号的传输。
3. 系统配置与调试
模块的配置与调试需通过专用编程设备完成：首先，将编程器通过RS-232接口与模块连接，接通模块电源并启动编程软件（如ABB MVME Development Studio）；其次，在软件中选择模块型号“MVME162-010A”，配置处理器主频、内存容量等硬件参数；然后，下载实时操作系统内核及应用程序至模块的Flash存储器中；最后，通过软件的在线调试功能，监测模块的运行状态、任务执行情况及接口通信数据，若发现异常可实时修改程序或参数。
应用场景与注意事项
1. 典型应用场景
- 工业自动化控制：作为PLC核心控制单元，用于生产线的逻辑控制、运动控制及过程控制，如流水线节拍控制、机器人动作协调等。
- 能源监测与控制：应用于电力系统的变电站监控、新能源电站的功率调节系统，实现数据采集与控制指令下发。
- 航空航天测试：用于航空设备的地面测试系统，承担测试数据的实时处理与测试流程的控制任务。
- 医疗设备控制：在高端医疗设备（如诊断仪器、治疗设备）中作为主控单元，实现设备运行参数的精确控制与数据处理。
2. 使用注意事项
1. 模块电源接通前需再次确认电源电压与极性，严禁在电源未断开的情况下插拔模块或连接导线，以免产生电弧损坏接口电路。
2. 避免在多尘、潮湿、有腐蚀性气体或剧烈振动的环境中使用模块，若现场环境恶劣，需为机箱配备防尘、防潮、防震外壳。
3. 模块的Flash存储器擦写次数有限（通常为10万次以上），避免频繁下载程序，建议将常用程序固化后减少擦写操作。
4. 维修模块时需使用专用工具，禁止私自更换非原厂元器件，以免影响模块的性能与可靠性，维修后需进行全面的功能测试。
