ABB 3BHE046836R0102 GFD563A102模拟 I/O 模块
产品详情

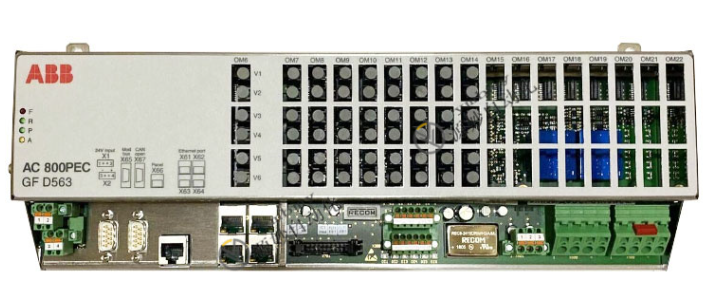

ABB 3BHE046836R0102 GFD563A102模拟 I/O 模块
模块概述
ABB 3BHE046836R0102 GFD563A102是一款高性能模拟输入/输出（I/O）模块，隶属于ABB工业自动化控制系统的核心组件系列。该模块专为工业复杂环境设计，具备稳定的信号采集与输出能力，能够精准实现模拟量信号与数字信号的转换，为工业控制过程中的参数监测、指令执行提供可靠的硬件支撑，广泛应用于电力、冶金、化工、智能制造等领域的自动化控制系统中。
模块采用标准化的硬件设计与通信协议，可无缝集成至ABB主流DCS（集散控制系统）及PLC（可编程逻辑控制器）系统，其高抗干扰性、宽工作温度范围及易维护性，使其在严苛的工业场景下仍能保持优异的运行性能。
核心功能
2.1 模拟信号采集（输入功能）
模块具备多通道模拟量输入能力，可精准采集工业现场的各类连续变化信号，包括但不限于温度、压力、流量、液位、电流、电压等物理量。支持多种常见模拟输入信号类型，如4-20mA直流电流信号、0-10V直流电压信号等，满足不同传感器及检测设备的信号接入需求。
输入信号经过模块内部的高精度ADC（模数转换器）转换后，将数字信号传输至控制系统，转换精度高、响应速度快，有效保障了控制参数的实时性与准确性。同时，模块具备输入信号故障诊断功能，当检测到信号开路、短路或超出量程等异常情况时，可及时向系统反馈故障信息，便于运维人员快速排查问题。
2.2 模拟信号输出（输出功能）
在输出侧，模块可接收控制系统下发的数字指令，通过高精度DAC（数模转换器）将其转换为稳定的模拟信号，输出至执行机构（如调节阀、变频器、伺服电机等），实现对工业过程的精准控制。支持4-20mA电流输出、0-10V电压输出等常见模拟输出信号类型，输出信号线性度好、稳定性高，可有效避免执行机构的误动作。
模块的输出通道具备过流、过压保护功能，当输出回路出现异常负载或电压波动时，可自动切断输出或限制电流，保护模块及下游执行机构不受损坏，提升系统运行的安全性。
2.3 通信与集成功能
采用工业级标准通信接口与协议，可与ABB控制系统进行高速数据交互，确保信号传输的实时性与可靠性。模块支持热插拔功能（需在系统允许的前提下），在不中断整个控制系统运行的情况下，可实现模块的更换与维护，减少系统停机时间，提升生产效率。
同时，模块具备良好的兼容性，可通过配置软件灵活设置输入/输出通道的信号类型、量程范围、滤波参数等，适配不同的工业控制场景，降低系统集成难度。
2.4 诊断与保护功能
模块内置完善的自诊断与外部故障诊断机制，可实时监测模块内部的电源、电路、ADC/DAC转换等核心部件的运行状态，以及外部输入/输出回路的信号异常。诊断信息可通过通信接口上传至控制系统，便于运维人员远程监控模块运行状况。
除输出过流、过压保护外，模块还具备抗电磁干扰（EMC）能力，通过优化的电路设计与屏蔽结构，可有效抵御工业现场的电磁辐射、浪涌等干扰，保障模块在复杂电磁环境下的稳定运行。
关键技术参数
模拟输入
通道数量
通常为8路/16路（具体以实际型号为准）
信号类型
4-20mA DC、0-10V DC等
转换精度
±0.1% FS（满量程）
输入阻抗
电流输入≤100Ω，电压输入≥1MΩ
模拟输出
通道数量
通常为4路/8路（具体以实际型号为准）
信号类型
4-20mA DC、0-10V DC等
输出精度
±0.1% FS
负载能力
电流输出最大负载500Ω，电压输出最小负载1kΩ
电源参数
供电电压
24V DC（±10%）
额定电流
≤500mA（具体以实际运行状态为准）
电源保护
具备反接保护、过流保护
环境参数
工作温度
-20℃~60℃
相对湿度
5%~95%（无凝露）
防护等级
IP20（模块本体），安装于控制柜内可达更高防护效果
通信参数
通信接口
适配ABB系统内部总线（如Profinet、Modbus等，具体以系统配置为准）
通信速率
最高100Mbps（根据通信协议自动适配）
安装与维护注意事项
4.1 安装要求
- 模块应安装在通风良好、干燥、无腐蚀性气体、无强烈振动的控制柜内，避免阳光直射或靠近高温热源（如大功率电阻、加热器等）。
- 安装时需按照模块标识的定位孔固定，确保安装牢固，同时预留足够的散热空间（模块两侧至少预留5cm空间）。
- 接线前需确认系统电源已切断，严格按照模块接线图进行接线，区分输入、输出、电源及通信线路，避免接线错误导致模块损坏。
- 模拟信号线路应采用屏蔽电缆，屏蔽层单端接地，避免与动力电缆平行敷设，以减少电磁干扰。
4.2 维护要点
- 定期检查模块的运行状态，通过控制系统查看模块的诊断信息，及时发现并处理信号异常、通信故障等问题。
- 定期清洁模块表面及控制柜内部的灰尘，保持通风散热通道畅通，避免灰尘堆积导致模块过热。
- 更换模块时，需在系统允许的停机或热插拔模式下进行，更换后需重新配置模块参数，确保与系统匹配。
- 避免频繁插拔模块接线，防止针脚磨损或接触不良；若发现接线端子松动，应及时紧固。
应用场景
该模块凭借其稳定的性能与灵活的配置能力，广泛应用于以下工业领域：
1. 电力行业：用于火电厂、水电站的汽包水位、蒸汽压力、温度等参数的采集，以及汽轮机、给水泵等设备的转速、阀门开度控制。
2. 冶金行业：适配钢铁、有色金属生产过程中的炉温、液位、压力监测，以及轧机、风机等设备的变频控制。
3. 化工行业：满足化工反应釜的温度、压力、流量精准控制，以及原料输送泵的转速调节等需求。
4. 智能制造：集成至生产线自动化系统，实现对机器人、传送带、加工设备的精准控制，以及生产过程中各类工艺参数的实时采集。
