ABB PFCL201CE 10KN 3BSX105983-100称重传感器
产品详情

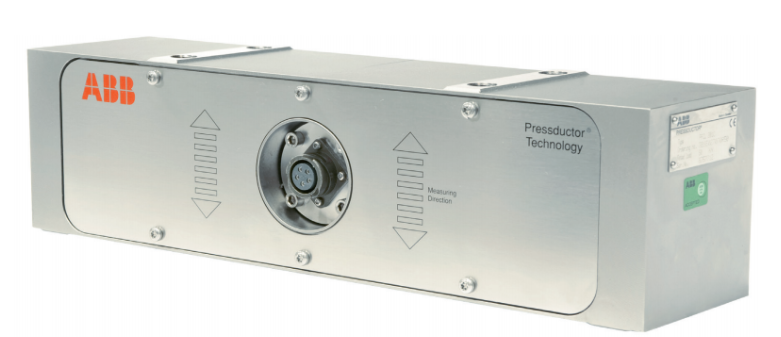

ABB PFCL201CE 10KN 3BSX105983-100称重传感器
产品概述
ABB PFCL201CE 10KN 3BSX105983-100称重传感器是ABB品牌旗下一款高精度、高可靠性的工业级称重检测元件，产品型号中“3BSX105983-100”为专属物料编码，“10KN”代表其核心量程规格，广泛应用于各类工业称重场景，能够精准采集物体重量信号并转化为可传输的电信号，为生产过程中的重量监测、质量控制提供核心数据支撑。该传感器融合了ABB先进的传感技术与严苛的制造标准，具备良好的环境适应性和长期稳定性，适用于冶金、化工、物流、食品加工等多个行业的称重系统。
核心技术参数
产品型号
PFCL201CE
ABB称重传感器系列专属型号
物料编码
3BSX105983-100
产品唯一识别编码，用于采购与溯源
额定量程
10KN
可稳定测量的最大重量，对应约1000kg（重力加速度按9.8m/s²计算）
精度等级
C3级（典型）
符合工业称重精度标准，适用于中等精度要求场景
灵敏度
2.0mV/V ±0.02mV/V（典型）
供电电压每变化1V，传感器输出信号变化量，一致性优异
供电电压
10-30VDC
宽电压适配，满足工业现场不同供电需求
输出信号范围
0-4mV（对应0-10KN，10VDC供电时）
信号输出与重量成线性比例关系，便于后续设备采集
工作温度范围
-20℃~+80℃
适应高低温工业环境，无需额外温控装置
防护等级
IP67
防尘、防短时浸水，适合潮湿、多尘的工业现场
结构形式
剪切梁式
抗偏载能力强，安装便捷，适合各类称重平台
连接方式
4线/6线制（可选）
6线制可补偿导线电阻影响，提升远距离传输精度
产品优势
- 高精度与高稳定性：采用ABB专用应变片与信号调理技术，灵敏度漂移小，长期使用精度衰减低，满足连续生产过程中的精准称重需求。
- 优异的环境适应性：IP67防护等级搭配宽温工作范围，可抵御工业现场的粉尘、水汽侵蚀及温度波动，降低恶劣环境对测量的影响。
- 强抗干扰能力：内置电磁干扰抑制电路，能有效抵抗工业现场的电磁辐射、电压波动等干扰，确保输出信号稳定可靠。
- 便捷的安装与维护：剪切梁结构设计使其对安装面要求较低，标准化连接接口便于现场接线与后期维护，减少停机时间。
- 完善的品牌保障：依托ABB全球服务网络，产品具备完整的质量追溯体系与专业的技术支持，降低设备使用风险。
适用场景
1. 工业称重平台：用于生产车间的配料称重、成品重量检测平台，如化工原料配料秤、食品包装重量复检秤等。
2. 物流与仓储：适配仓储物流中的地磅、托盘秤，实现货物重量快速精准采集，提升仓储管理效率。
3. 冶金与建材：用于钢铁、水泥等行业的料罐称重、生产线物料计量，保障生产工艺的稳定性。
4. 自动化生产线：集成至自动化生产系统，实现生产过程中物料重量的实时监测与闭环控制，提升产品质量一致性。
5. 特种称重场景：在部分对传感器可靠性要求较高的场景，如制药行业的无菌称重环境，凭借稳定性能满足特殊需求。
安装与使用注意事项
- 安装前需检查传感器外观是否完好，确认物料编码与型号符合使用需求，避免错用。
- 安装面应平整、坚固，确保传感器受力均匀，避免安装面倾斜或松动导致测量误差。
- 接线时需严格按照产品手册的引脚定义操作，区分电源正负极与信号输出线，避免接反烧毁传感器。
- 传感器线缆应远离强电电缆、变频器等干扰源，如需远距离传输，建议选用屏蔽线缆并做好接地处理。
- 使用过程中避免超过额定量程的冲击载荷，防止传感器应变片损坏，延长使用寿命。
- 定期对传感器进行校准，建议校准周期与生产设备维护周期同步，确保测量精度符合要求。
- 在潮湿、腐蚀性环境中使用时，可额外采取防护措施，如加装防护罩，避免传感器壳体被腐蚀。
