ABB UAD149A1501 3BHE014135R1501控制器模块
产品详情

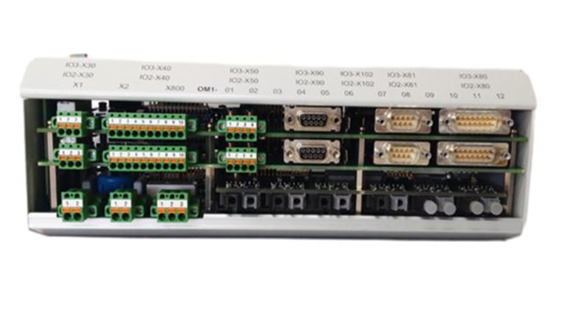

ABB UAD149A1501 3BHE014135R1501控制器模块
产品概述
ABB UAD149A1501控制器模块（订货号：3BHE014135R1501）是ABB专为工业过程控制及大型设备监控系统设计的高性能核心控制单元，隶属于ABB Advant OCS或Freelance控制系统系列。该模块融合了高性能微处理器与实时控制算法，具备多任务处理能力、丰富的I/O接口扩展特性及高可靠性，主要承担控制逻辑运算、信号采集与处理、执行机构驱动及系统通信协调等核心功能。其能够精准响应现场工艺参数变化，实现对复杂工业流程的闭环控制，广泛应用于火电、化工、水泥、冶金等领域的大型机组控制、过程自动化生产线及关键设备监控系统中，是保障工业生产连续、稳定、高效运行的关键核心部件。
核心技术参数
2.1 基本参数
- 产品型号：UAD149A1501
- 订货号：3BHE014135R1501
- 产品类型：可编程逻辑控制器模块（PLC模块）
- 所属系统：ABB Advant OCS / Freelance 2000/800F控制系统
- 安装方式：系统机架式安装（兼容ABB标准I/O机架）
- 外壳防护等级：IP20（符合IEC 60529标准，适用于柜内安装）
- 外形尺寸：宽48.3mm × 高177.8mm × 深266.7mm（标准机架模块尺寸）
2.2 核心性能参数
处理器配置
32位高性能微处理器，主频400MHz
支持多任务并行处理，控制周期可灵活配置
内存配置
程序内存：8MB Flash；数据内存：2MB RAM（带备用电池）
Flash内存支持程序永久存储，RAM数据断电保持时间≥72小时
控制周期
基本控制周期：10ms ~ 1000ms 可调
高速控制回路支持10ms快速响应，满足高精度控制需求
I/O接口能力
支持最多8个I/O模块扩展，最大I/O点数：数字量256点/模拟量64点
通过系统背板总线与I/O模块通信，通信速率10Mbps
编程语言
支持IEC 61131-3标准语言：LD、FBD、ST、IL、SFC
兼容ABB专用控制算法库，可直接调用行业专用功能块
冗余配置
支持热备冗余配置（1+1冗余），切换时间≤100ms
冗余状态实时监测，故障时自动无扰切换，保障系统连续性
2.3 电源与I/O参数
- 工作电源：DC 24V（允许波动范围：19.2V ~ 28.8V），功耗≤15W
- 数字量输入支持：兼容PNP/NPN型干/湿接点，输入电压DC 24V，响应时间≤1ms
- 数字量输出支持：继电器输出/晶体管输出可选，继电器输出容量AC 250V/5A，晶体管输出DC 24V/2A
- 模拟量输入支持：4~20mA DC / 0~10V DC，输入精度±0.1% FS，采样速率100次/秒
- 模拟量输出支持：4~20mA DC / 0~10V DC，输出精度±0.1% FS，负载能力≤500Ω
- 内部电源：集成DC 5V/2A 电源，为扩展I/O模块提供供电
2.4 通信与环境参数
- 通信接口：2个RS485接口，1个以太网接口（RJ45），1个系统总线接口
- 通信协议：支持Modbus RTU/TCP、Profibus DP、ABB AC 800M专用协议
- 网络速率：以太网10/100Mbps自适应，RS485/Profibus DP 9.6kbps ~ 12Mbps可调
- 工作温度范围：0℃ ~ +60℃
- 存储温度范围：-40℃ ~ +85℃
- 相对湿度：5% ~ 95%（无凝露，温度40℃时）
- 抗电磁干扰：符合IEC 61000-4-2/-3/-4/-5标准，静电抗扰4kV，浪涌抗扰2kV
- 振动与冲击：振动（10~55Hz）≤0.5g，冲击（峰值）≤10g（11ms）
结构特征与安装要求
3.1 结构设计
该控制器模块采用标准化机架式结构，正面配备状态指示面板与操作按钮，包含电源指示灯、运行指示灯、故障指示灯及冗余状态指示灯，可直观反映模块工作状态；侧面设有内存扩展插槽与通信接口，便于现场调试与维护。内部采用模块化电路设计，分为电源模块、CPU核心模块、通信模块及I/O接口模块，各模块通过内部总线紧密连接，同时具备完善的电磁屏蔽措施，有效降低模块间的干扰。模块底部设有标准化导轨卡扣与固定螺丝孔，可快速安装至ABB标准I/O机架，且支持热插拔（冗余配置下），更换模块时无需中断系统运行。
3.2 安装规范
1. 安装前需确认模块型号、订货号及所属系统兼容性，确保与现场控制系统（如Freelance 800F）匹配，检查模块外观无破损、接口无弯曲氧化。
2. 安装机架需符合ABB标准尺寸，机架导轨平整无变形，安装环境需远离强磁场、高温热源及腐蚀性气体，柜体通风良好，环境温度控制在0℃~60℃范围内。
3. 模块安装时需沿机架导轨平稳推入，确保模块底部接口与机架总线完全咬合，并用固定螺丝紧固，防止松动导致接触不良，螺丝扭矩控制在1.5N·m~2N·m。
4. 接线时需区分电源回路、I/O信号回路及通信回路，强电与弱电线路分开布线，间距不小于20cm，模拟量线路采用屏蔽双绞线，屏蔽层单端接地，减少干扰。
5. 冗余配置时，两个模块需安装在同一机架的相邻插槽，通过专用冗余电缆连接，确保冗余信号传输稳定，安装后需通过系统软件配置冗余参数。
6. 安装完成后，检查模块电源极性连接正确，避免反接导致模块损坏，随后进行通电前的绝缘电阻测试，电源回路与接地间绝缘电阻≥50MΩ（500V摇表）。
典型应用场景
- 火电行业机组控制：用于火电机组的锅炉给水控制系统、汽温控制系统及燃烧控制系统，实现对给水泵、调节阀等设备的精准控制，保障机组稳定运行。
- 化工过程控制：在化工生产装置中，如反应釜温度压力控制、物料配比控制系统，通过采集现场传感器信号，执行控制逻辑，确保化工工艺参数稳定在设定范围。
- 水泥生产控制：应用于水泥生产线的生料磨、回转窑等关键设备控制，实现对设备转速、负荷、温度等参数的闭环控制，提升水泥生产效率与质量。
- 冶金行业控制：在钢铁、有色金属冶炼过程中，用于高炉喷吹控制系统、连铸结晶器控制系统，应对高温、高粉尘的恶劣环境，保障冶炼工艺连续稳定。
- 大型设备监控系统：用于造纸机、轧钢机等大型工业设备的分布式控制系统，作为局部控制单元，实现设备各部件的协同控制与状态监测，配合中央控制系统完成整体生产调度。
