ABB REF545KC133AAAA保护继电器
产品详情

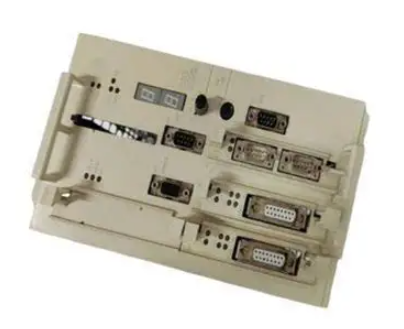

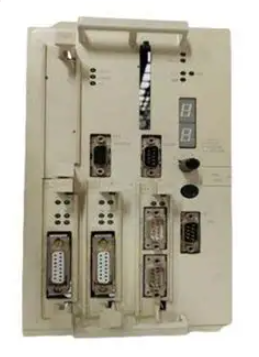

ABB REF545KC133AAAA保护继电器
产品概述
ABB REF545KC133AAAA保护继电器是ABB推出的面向中压配电系统的高端综合保护装置，专为6kV-35kV电压等级的电力设备提供全面的保护、控制、监测及通信功能。该继电器融合了先进的微处理器技术和数字化保护算法，具备保护逻辑灵活配置、测量精度高、抗干扰能力强等特点，能够对变压器、母线、电缆、电动机等电力设备的故障进行快速检测与精准切除，同时实现设备运行状态的实时监控与数据上传，是智能配电系统中保障设备安全、提升供电可靠性的核心元件，广泛应用于工业企业配电站、新能源电站、轨道交通供电系统及公用配电网等领域。
核心技术参数
2.1 基本参数
- 产品型号：REF545KC133AAAA
- 产品类型：微处理器式综合保护继电器
- 适用电压等级：6kV ~ 35kV（中压配电系统）
- 安装方式：柜式嵌入式安装（符合IEC 60255标准安装尺寸）
- 外壳防护等级：IP40（前面板），IP20（背板），符合IEC 60529标准
- 工作电源：DC 220V / AC 220V（宽范围输入：85V ~ 265V AC/DC）
2.2 保护功能参数
过电流保护
整定范围：0.1In ~ 20In；动作延时：0 ~ 60s 可调
包含速断、限时速断、过流三段式保护，可应对短路及过负荷故障
差动保护
差动电流整定：0.2In ~ 10In；制动系数：0.1 ~ 0.5 可调
用于变压器、母线等设备的内部故障保护，具备防涌流闭锁功能
电压保护
过压：105% ~ 150% Un；欠压：50% ~ 95% Un；延时：0 ~ 60s
保护设备免受电压异常波动影响，可配置电压回路断线检测
接地保护
零序电流整定：0.05In ~ 5In；动作方式：瞬时/延时
适用于小电流接地系统，可检测单相接地故障并发出告警或跳闸指令
负序保护
负序电流整定：0.05In ~ 10In；延时：0 ~ 60s
应对设备三相不平衡、断相及反相运行故障，保护电机及变压器
非电量保护
支持8路非电量输入，响应时间≤10ms
接入温度、压力、瓦斯等非电信号，实现变压器等设备的全面保护
2.3 测量与控制参数
- 测量精度：电流、电压±0.2级；功率、电能±0.5级（符合IEC 61557标准）
- 测量量：三相电流、三相电压、零序电流、零序电压、有功功率、无功功率、功率因数、频率、电能（正反向有功/无功）
- 控制输出：8路继电器输出（容量：AC 250V/5A，DC 220V/2A），支持跳闸、合闸、信号反馈等功能
- 遥信输入：16路无源干接点输入，响应时间≤1ms
- 数据记录：可存储100条故障录波数据（含波形、参数）及500条事件记录，记录精度≤1ms
2.4 通信与环境参数
- 通信接口：2个以太网口（支持IEC 61850、Modbus TCP），1个RS485接口（支持Modbus RTU）
- 通信协议：原生支持IEC 61850 Ed.2.0，兼容Modbus、DL/T 645等标准协议
- 工作温度范围：-25℃ ~ +70℃
- 存储温度范围：-40℃ ~ +85℃
- 相对湿度：≤95%（无凝露，温度40℃时）
- 抗电磁干扰：符合IEC 61000-4-2/-3/-4/-5标准，具备4kV浪涌抗扰能力
结构特征与安装要求
3.1 结构设计
该继电器采用模块化分层设计，分为操作面板、核心控制单元、电源模块、I/O模块及通信模块，各模块独立封装，便于维护与更换。前面板配备3.5英寸彩色液晶显示屏及4个功能按键，支持中文/英文界面切换，可直观显示实时测量数据、故障信息及保护定值；背板采用插拔式端子设计，接线便捷且接触可靠，同时配备独立的电源回路与信号回路，避免相互干扰。内部集成硬件看门狗电路与软件自诊断功能，可实时监测设备运行状态，当出现模块故障时及时发出告警信号。
3.2 安装规范
1. 安装前需核对继电器型号、适用电压等级及电源参数与现场需求一致，检查外壳及模块无破损、端子无氧化变形。
2. 采用嵌入式安装，安装柜体需预留尺寸：宽144mm × 高144mm × 深250mm，安装孔中心距符合标准开孔尺寸，固定螺栓扭矩控制在2.5N·m ~ 3N·m。
3. 接线前需断开相关电源，电压回路应接入熔断器（1A ~ 2A），电流回路严禁开路，接线时需区分交流、直流回路，强电、弱电端子分开连接，避免交叉干扰。
4. 通信线路需采用屏蔽双绞线，屏蔽层单端接地，与电源电缆的间距不小于30cm，若环境干扰较强需加装信号避雷器。
5. 安装环境应远离高温热源、强磁场及腐蚀性气体，柜体需具备良好的通风散热条件，当环境温度超过40℃时需配备散热风扇。
典型应用场景
- 工业企业配电站：用于6kV-35kV变压器、高压电机及母线的保护与控制，实现故障快速切除与设备状态监控，保障生产用电连续性。
- 新能源电站：在光伏、风电电站的升压站中，作为集电线路、箱变的保护装置，配合电站监控系统实现数据上传与远程控制，符合并网规范要求。
- 轨道交通供电系统：应用于地铁、轻轨的牵引供电系统，保护中压馈线及配电变压器，具备快速响应能力，适应轨道交通高可靠性需求。
- 公用配电网：在城市配电网的环网柜、分支箱中安装，实现线路故障定位与隔离，配合配网自动化系统提升供电恢复效率。
- 数据中心供电系统：为数据中心的高压配电设备提供保护，具备高精度测量与电能统计功能，满足数据中心对供电可靠性及能耗监测的要求。
调试与维护
5.1 调试流程
1. 通电前检查：核对电源回路、电压回路、电流回路接线正确，绝缘电阻测试≥10MΩ（500V摇表），确保无短路或接地故障。
2. 电源调试：接入工作电源，检查面板指示灯及显示屏正常启动，核对电源模块输出电压稳定在额定值±5%范围内。
3. 定值配置：根据保护对象（如变压器、线路）的参数，通过面板或后台软件配置保护定值、时限及动作逻辑，配置完成后进行定值校验。
4. 功能测试：模拟过流、过压、接地等故障工况，检查保护装置动作准确，跳闸出口及信号输出正常，故障录波数据完整。
5. 通信调试：配置通信参数（IP地址、协议类型），与后台监控系统建立通信连接，测试遥测、遥信、遥控功能正常，数据传输实时准确。
5.2 日常维护与故障排查
日常维护
1. 定期清理面板及柜体粉尘；2. 检查接线端子松动、发热；3. 校验保护定值与测量精度；4. 备份故障记录与配置文件
1. 每月一次外观检查与清洁；2. 每季度一次端子紧固；3. 每年一次定值校验与精度测试；4. 每周一次数据备份
电源故障
面板无显示，电源指示灯不亮
1. 检查输入电源电压；2. 测试电源模块输出；3. 更换故障电源模块
保护拒动
故障发生后无动作信号，未跳闸
1. 检查保护定值配置是否正确；2. 测试输入信号是否正常；3. 校验出口继电器及回路
通信中断
后台无法接收数据，遥控失败
1. 检查通信线路连接；2. 核对通信参数配置；3. 测试通信模块工作状态，必要时更换
测量数据异常
电流、电压显示偏差大或无显示
1. 检查电流/电压回路接线；2. 校验互感器精度；3. 重启装置或恢复出厂设置后重新配置
注意事项
- 继电器投入运行前必须完成所有功能测试，确保保护逻辑与现场设备匹配，严禁未调试直接投运。
- 修改保护定值时需执行“双人监护”制度，修改后需进行定值固化与校验，防止误改导致保护失效。
- 电流回路严禁开路运行，否则可能产生高压危及设备及人身安全；电压回路严禁短路，需配置专用熔断器。
- 进行维护或更换模块时，需先断开工作电源，待电容放电完成（约5分钟）后再操作，避免触电或模块损坏。
- 该装置软件支持在线升级，但升级过程中严禁断电，建议升级前备份配置文件，防止升级失败导致数据丢失。
