ABB IMRIO02 远程输入/输出模块
产品详情

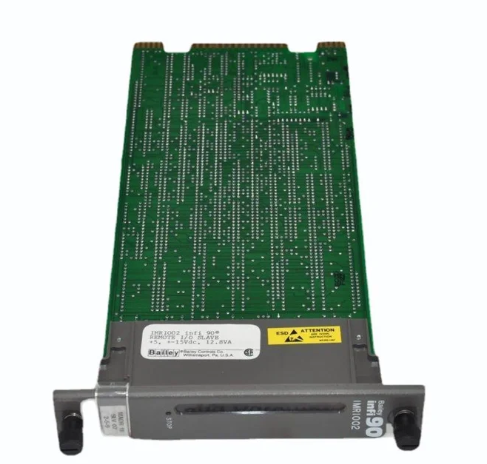

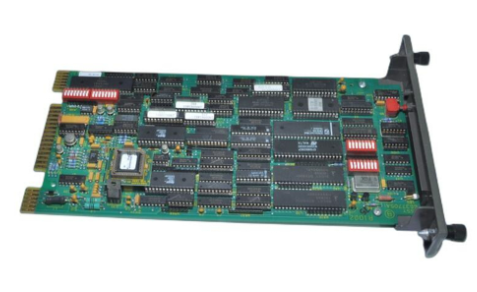

ABB IMRIO02 远程输入/输出模块
模块概述
ABB IMRIO02 远程输入/输出（Remote I/O）模块是ABB自动化控制系统中的核心外围设备，专为工业现场分散式信号采集与控制需求设计。其核心作用是打破传统I/O模块与控制器的物理绑定限制，通过工业通信网络实现与主控制器的远距离数据交互，有效解决工业现场设备分布分散、布线复杂、信号传输衰减等问题，为自动化系统提供灵活、高效的信号处理方案。
该模块具备高可靠性、强抗干扰能力和便捷的组态特性，广泛适配ABB AC500系列PLC及其他主流工业控制系统，可无缝融入离散制造、过程控制等多类工业场景，为设备状态监测、工艺参数采集及执行机构控制提供稳定的硬件支撑。
核心功能与优势
2.1 多类型信号处理能力
IMRIO02模块集成了丰富的I/O通道资源，可同时处理数字量与模拟量信号，满足工业现场多样化的信号采集与控制需求：
- 数字量输入（DI）：支持接入干接点、PNP/NPN型传感器信号，具备光电隔离保护功能，可有效抑制现场电磁干扰，保障开关量信号（如设备启停状态、限位开关信号等）的准确采集。
- 数字量输出（DO）：可驱动继电器、电磁阀、指示灯等执行元件，输出类型涵盖晶体管、继电器等，满足不同负载特性需求，实现对现场设备的精准控制。
- 模拟量输入（AI）：兼容4-20mA电流信号、0-10V电压信号等工业标准模拟量，可采集温度、压力、流量、液位等连续变化的工艺参数，采集精度高，线性度好，为过程控制提供可靠数据。
- 模拟量输出（AO）：能输出4-20mA/0-10V标准信号，用于控制调节阀、变频器等设备的运行参数，实现工艺过程的闭环控制。
2.2 灵活的远程通信能力
模块搭载高性能工业通信接口，支持PROFINET、EtherNet/IP、Modbus TCP等主流工业以太网协议，可根据系统需求灵活配置通信参数：
- 通信速率最高可达100Mbps，数据传输延迟低，确保控制指令与现场数据的实时交互，满足高速自动化生产线的需求。
- 支持星型、总线型等多种网络拓扑结构，可实现多模块组网扩展，最大程度覆盖分散的工业设备，减少布线成本与难度。
- 具备通信故障诊断功能，当网络中断或通信异常时，可及时向主控制器反馈状态信息，便于系统快速定位故障。
2.3 高可靠性与工业级防护
针对工业现场恶劣的运行环境，IMRIO02模块在硬件设计上强化了可靠性与防护性能：
- 采用宽电压供电设计（通常支持24V DC±20%），适应工业现场不稳定的电源环境，具备过压、过流、短路保护功能，避免电源异常对模块造成损坏。
- 模块外壳采用阻燃、抗冲击材料，防护等级达到IP20（柜内安装）或更高等级（部分衍生型号支持IP67），可抵御粉尘、潮湿、振动等恶劣因素的影响。
- 内部电路采用光电隔离、浪涌抑制等技术，隔离电压可达2500V AC，有效抵御现场电磁干扰（EMI）与射频干扰（RFI），保障模块在强干扰环境下（如电机群、变频器旁）稳定运行。
2.4 便捷的组态与维护
模块支持通过ABB Automation Builder等专用组态软件进行参数配置，操作直观便捷：
- 可视化界面可快速完成I/O通道类型定义、通信参数配置、故障阈值设置等操作，支持参数批量导入/导出，提高组态效率。
- 模块配备LED状态指示灯，可实时显示电源、通信、I/O通道运行状态，便于现场人员快速判断模块工作情况。
- 支持在线诊断与维护功能，可通过组态软件远程读取模块内部温度、电源电压等运行参数，以及I/O通道故障信息，减少现场巡检工作量。
关键技术参数
供电电源
输入电压
24V DC（19.2V DC - 28.8V DC）
数字量输入
通道数量
通常为8/16通道（具体以型号为准）
输入类型
PNP/NPN可选，干接点支持
数字量输出
通道数量
通常为8/16通道（具体以型号为准）
输出类型
晶体管（最大电流2A/通道）、继电器（最大电流5A/通道）
模拟量输入
通道数量
通常为4/8通道（具体以型号为准）
输入范围
4-20mA（两线制/四线制）、0-10V，精度±0.1%
模拟量输出
通道数量
通常为4/8通道（具体以型号为准）
输出范围
4-20mA（负载≤500Ω）、0-10V（负载≥1kΩ），精度±0.1%
通信接口
接口类型
RJ45以太网接口
支持协议
PROFINET、EtherNet/IP、Modbus TCP
环境参数
工作温度
-20℃ - 60℃（宽温型号支持-40℃ - 70℃）
防护等级
外壳防护
IP20（柜内）、IP67（户外/现场安装，特定型号）
适用场景
IMRIO02模块凭借其灵活的远程通信能力与稳定的信号处理性能，广泛应用于各类工业自动化领域，典型场景包括：
1. 离散制造业：在汽车零部件生产、机械加工生产线中，用于分散采集设备运行状态（如电机启停、刀具磨损信号），并远程控制输送带、机械臂等执行机构，实现生产线的集中监控与分散控制。
2. 过程控制领域：在化工、石油、水处理等行业，用于远距离采集反应釜温度、管道压力、介质流量等工艺参数，通过模拟量输出控制调节阀开度、泵的转速，保障生产过程稳定。
3. 电力系统：在变电站、新能源电站中，用于采集开关柜状态、电流电压信号，远程控制断路器、指示灯等设备，实现电力设备的无人值守监控。
4. 智能仓储与物流：在立体仓库、物流分拣系统中，用于采集货架位置信号、货物检测信号，控制堆垛机、分拣机器人的运行，提升物流系统的自动化水平。
使用注意事项
- 安装规范：模块应安装在通风良好、远离热源（如变频器、加热器）及强电磁干扰源的位置，柜内安装时需预留足够散热空间（建议上下间距≥5cm）；户外安装需选择IP67及以上防护等级的型号，并做好防水、防尘措施。
- 接线要求：电源接线需严格区分正负极，避免反接损坏模块；I/O信号线缆应与动力线缆分开布线（间距≥30cm），模拟量线缆建议采用屏蔽双绞线，屏蔽层单端接地，减少信号干扰。
- 组态配置：组态时需确保通信协议与主控制器一致，IP地址、子网掩码等参数设置避免与网络中其他设备冲突；I/O通道类型需根据接入信号特性准确配置，避免出现信号不匹配导致的采集误差或设备损坏。
- 故障处理：若模块出现通信故障，首先检查网络线缆连接及通信参数配置；若I/O通道信号异常，可通过组态软件进行通道自检，或更换传感器/执行元件排查故障点；模块故障时需断电后进行更换，避免带电操作。
