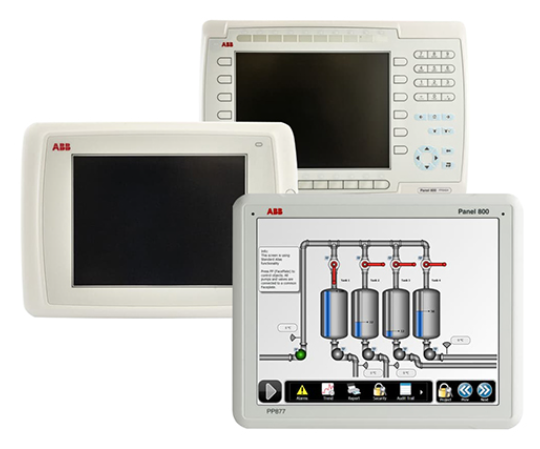

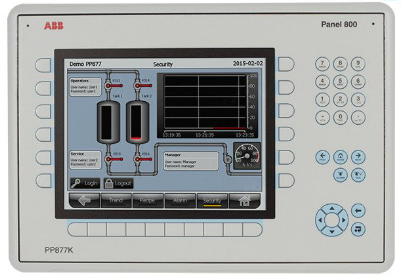

ABB PP877 3BSE069272R2 工业触摸屏
产品定位与适用场景
ABB PP877 3BSE069272R2 是一款专为工业自动化领域设计的高性能触摸屏，隶属于 ABB Advant OCS 或 AC 800M 控制系统配套人机界面（HMI）产品系列，核心用于工业现场设备操作、参数监控、故障诊断及流程控制，广泛适配电力、化工、冶金、水处理、智能制造等严苛工业环境，可实现与 ABB PLC、DCS 系统的无缝联动，提升现场操作效率与系统管控精度。
核心硬件参数
1. 显示规格
- 屏幕尺寸：7 英寸彩色 TFT 液晶显示屏，分辨率通常为 800×480 像素（部分版本支持更高分辨率），具备高亮度（≥300 cd/㎡）与高对比度特性，确保在强光、粉尘等工业环境下清晰可视，视角范围达 160°（水平 / 垂直），满足多工位操作需求。
- 触控方式：电阻式触摸屏（部分版本可选电容式），支持单点精准触控，响应时间≤200ms，触控寿命≥100 万次，适配工业手套操作，耐受轻微机械冲击与刮擦。
2. 处理器与存储
- 搭载工业级嵌入式处理器（如 ARM 架构），主频≥800MHz，配合≥256MB DDR 内存与≥512MB Flash 存储（支持扩展至 1GB），可流畅运行复杂 HMI 程序，存储历史数据、操作日志及自定义界面配置。
3. 接口配置
- 通信接口：标配 1 个以太网 RJ45 端口（支持 10/100Mbps 自适应，兼容 Modbus TCP、Profinet 等工业协议），1-2 个 RS485/RS232 串行接口（用于连接 PLC、变频器等设备，支持 Modbus RTU 协议），部分版本可选配 Profibus-DP 接口，实现与 ABB AC 800M 等系统的高速数据交互。
- 电源接口：支持 24VDC 工业电源输入（电压范围 18-30VDC），具备过压、过流保护功能，功耗≤15W，适合工业现场集中供电或独立供电。
- 扩展接口：预留 USB 2.0 接口（用于程序下载、数据备份、外接鼠标 / 键盘），部分型号支持 SD 卡扩展存储，满足现场灵活配置需求。
4. 环境适应性
- 工作温度：-10℃\+55℃（宽温设计，适配高低温工业场景），存储温度：-20℃\+60℃。
- 防护等级：前面板 IP65（防尘、防喷水），机身 IP20，可直接安装于控制柜柜门或现场操作台，耐受粉尘、湿气及轻微化学腐蚀。
- 抗干扰性能：符合 EN 61000-6-2（工业环境抗干扰）标准，具备电磁兼容（EMC）认证，可在强电磁辐射环境（如电机、变频器附近）稳定运行。
核心功能特点
1. HMI 编程与界面定制
- 支持 ABB Control Builder M 或 Panel Builder 等专用编程软件，可自定义操作界面（如工艺流程模拟图、参数监控仪表盘、报警弹窗、操作按钮等），支持动态图形、趋势曲线（实时 / 历史数据曲线）、数据报表生成，满足不同行业的可视化管控需求。
- 支持多语言界面切换（中文、英文、德文等），适配跨国企业或多语言操作场景，操作权限分级管理（如操作员、工程师、管理员权限），防止误操作。
2. 数据监控与报警管理
- 实时采集并显示现场设备参数（如温度、压力、流量、电机转速等），支持参数超限报警（声光报警、弹窗提示），报警信息自动记录（含时间、类型、触发值），可通过以太网上传至上位机系统，便于故障追溯与分析。
- 支持历史数据存储与查询（按时间范围、参数类型筛选），数据采样周期可设置（1-60 秒可调），满足工艺优化与合规性记录需求（如化工行业的 GMP 数据追溯）。
3. 系统联动与控制
- 可直接发送控制指令至 PLC 或 DCS 系统（如启停设备、调整设定值、切换运行模式），指令传输延迟≤100ms，确保操作响应及时，配合硬件互锁功能，防止非法操作导致设备故障。
- 支持远程监控与维护：通过以太网接入工业以太网，可实现远程下载 HMI 程序、更新固件、查看操作日志，减少现场维护工作量，提升设备运维效率。
4. 可靠性与安全设计
- 具备硬件看门狗（Watchdog）功能，当系统异常时自动重启，避免死机导致的管控中断；软件层面支持程序备份与恢复，防止配置丢失。
- 符合工业安全标准（如 EN ISO 13849-1 安全等级），支持紧急停止（E-Stop）信号接入，当发生紧急情况时，可快速切断设备控制信号，保障人员与设备安全。
安装与使用注意事项
1. 安装要求
- 采用面板嵌入式安装（标准开孔尺寸需参考产品手册，通常为 192×138mm 左右），安装深度≤50mm，确保柜门或操作台厚度适配，安装后前面板与柜体表面平齐，避免积水或粉尘堆积。
- 安装位置需远离强热源（如加热器、电机）、强电磁干扰源（如变频器、高压电缆），避免阳光直射，确保通风良好，防止设备过热。
2. 接线规范
- 电源接线需区分正负极，避免反接；通信线路（以太网、RS485）需使用屏蔽线，屏蔽层单端接地（接地电阻≤4Ω），减少信号干扰；布线时需与强电线路（如 380V 动力线）保持≥10cm 间距，防止电磁耦合干扰。
3. 日常维护
- 定期清洁前面板（使用干燥软布擦拭，避免使用酒精、汽油等腐蚀性清洁剂），防止触控失灵；检查接口线缆是否松动，电源电压是否稳定，确保设备供电正常。
- 定期备份 HMI 程序与历史数据（通过 USB 或 SD 卡），避免因设备故障导致数据丢失；每 6-12 个月检查设备散热情况，清理机身散热孔灰尘，防止过热损坏。
认证与合规性
- 符合欧盟 CE 认证（低电压指令 2014/35/EU、电磁兼容指令 2014/30/EU）、美国 UL 认证（UL 61010-1 工业控制设备安全标准），部分型号通过 ATEX 或 IECEx 认证，可用于防爆区域（如化工防爆车间，需选择防爆版本），满足全球主要工业市场的合规性要求。
