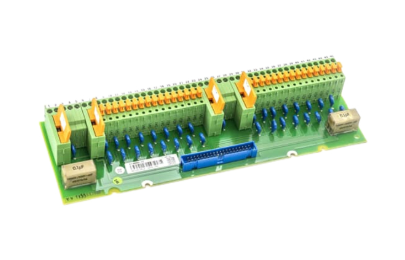

ABB DSTD150 I/O连接端子单元
产品定位与核心价值
在ABB AC800M DCS控制系统架构中，DSTD150 I/O连接端子单元承担着“信号转接与连接保障”的核心角色，其核心价值在于解决I/O模块与现场设备之间的物理连接难题，实现信号的规范传输与系统的便捷维护，具体定位可从三个层面展开：
1. I/O模块与现场设备的信号枢纽：作为中间转接部件，DSTD150一端通过专用连接器与AC800M系列I/O模块（如AO801、AI801）快速对接，另一端通过接线端子与现场传感器、执行机构的线缆连接，实现数字/模拟信号的双向传输，避免I/O模块直接与现场线缆硬连接导致的接口损坏风险。
2. 接线规范化与维护便捷化的载体：采用标准化的端子编号与清晰的标识，使每路信号的连接对应关系一目了然，降低接线错误率；支持模块的快速插拔更换，当I/O模块出现故障时，无需拆卸现场线缆，仅需断开端子单元与模块的连接即可完成更换，大幅缩短维护时间。
3. 信号传输的稳定性与安全性保障：具备良好的机械强度与接触性能，端子采用防松设计，可有效抵抗工业现场的振动冲击，避免接线松动导致的信号中断；部分型号支持屏蔽线缆的可靠接地，增强对电磁干扰的抑制能力，保障弱信号传输的稳定性。
核心功能特点
DSTD150 I/O连接端子单元基于工业现场的严苛连接需求设计，融合了ABB在连接技术领域的实践经验，具备以下突出功能特点：
- 模块化设计与快速对接：采用与AC800M系列I/O模块匹配的标准化机械接口，通过专用插针连接器与模块实现“一插即合”的快速对接，无需单独接线；端子单元本身支持DIN导轨安装，与I/O模块的安装方式保持一致，便于控制柜内的布局规划与统一固定。
- 多规格端子与灵活接线：配备多个规格的弹簧式或螺丝式接线端子，支持0.5mm²-2.5mm²规格的单股/多股铜芯线缆连接；端子间距符合工业标准，接线操作空间充足，可兼容冷压端子与直接接线两种方式，适配不同现场布线需求。
- 防误接与防松保护设计：端子采用极性化设计，关键信号端子（如电源正负极、信号地线）设有明确标识与防插错结构，避免接线时正负极接反；螺丝式端子采用自锁螺母设计，弹簧式端子具备恒定压紧力，均可有效防止因振动导致的接线松动，保障长期运行的连接可靠性。
- 完善的标识系统与追溯性：端子单元表面印有清晰的端子编号、信号类型标识，与I/O模块的通道编号一一对应；支持定制化的标签卡插入，可标注每路端子连接的现场设备名称、位号等信息，便于后期的信号追溯与维护排查。
- 兼容多类型I/O模块与信号：具备良好的兼容性，可与AC800M系列的模拟量输入/输出模块（如AI801、AO801）、数字量输入/输出模块（如DI801、DO801）配套使用；支持4-20mA电流信号、0-10V电压信号、开关量信号等多种信号类型的传输，无需根据信号类型更换端子单元。
关键技术参数
单元型号
ABB DSTD150
ABB官方唯一型号标识，用于选型与采购
适配模块类型
AC800M系列I/O模块（AI/AO/DI/DO）
兼容模拟量、数字量等多类型I/O模块
端子数量
32路接线端子（16对信号通道）
匹配8通道或16通道I/O模块的连接需求
端子类型
弹簧式/螺丝式（可选）
弹簧式无需工具，螺丝式适合大线径
适配线缆规格
0.5mm²-2.5mm²（单股/多股铜芯）
覆盖工业现场主流控制线缆规格
额定电压/电流
AC/DC 600V / 10A（每路端子）
满足工业控制信号与辅助电源的传输需求
绝缘电阻
≥100MΩ（500V DC）
良好的绝缘性能，避免信号串扰
抗电强度
AC 2500V（1min，端子间）
具备强抗电能力，保障人身与设备安全
连接方式
专用插针连接器（与I/O模块对接）
快速插拔，无需单独接线
安装方式
35mm DIN导轨安装
符合工业控制柜标准化安装需求
工作温度范围
-20℃ ~ 60℃
适应控制柜内高低温工作环境
防护等级
IP20（本体）
防止固体异物侵入，适用于控制柜内
使用注意事项
DSTD150 I/O连接端子单元虽为辅助部件，但直接影响信号传输的稳定性与系统维护效率，在安装、接线、维护过程中需严格遵循以下规范：
- 安装环境规范：端子单元需与I/O模块一同安装在通风良好、无粉尘、无腐蚀性气体、无凝露的控制柜内，避免阳光直射；安装位置需远离大功率发热设备（如变频器、电阻器），与此类设备的距离应不小于15cm，防止高温影响端子的绝缘性能；安装时需确保DIN导轨固定牢固，避免端子单元因振动产生位移。
- 接线操作规范：接线前必须切断系统电源与现场设备电源，并用万用表确认线缆无残留电压，避免触电或信号干扰；线缆剥线长度需符合端子要求（通常为6-8mm），避免剥线过长导致端子间短路或剥线过短导致接触不良；对于多股线缆，建议使用冷压端子压接后再接入端子单元，确保接触面积充足；接线完成后需轻轻拉扯线缆，验证连接是否牢固。
- 与I/O模块的对接规范：与I/O模块对接前需清理连接器插针上的灰尘与杂物，确保插针无弯曲变形；对接时需对准模块接口的定位销，平稳推入直至听到“咔嗒”锁定声，避免强行插拔导致插针损坏；如需拆卸，需先按下接口处的解锁按钮，再平稳拔出，禁止直接拉扯端子单元。
- 标识与追溯规范：接线完成后需及时在端子单元的标签卡上标注每路端子对应的现场设备位号、信号类型，确保标识与实际连接一致；建议拍摄接线照片并建立电子台账，记录端子编号与设备信息的对应关系，为后期维护提供依据；当现场设备或接线发生变更时，需同步更新标识与台账。
- 日常维护与故障排查要点：每周定期检查端子单元的接线是否松动，重点排查振动较大区域的端子；每月清理端子单元表面的灰尘，可用干燥的毛刷或压缩空气（压力≤0.3MPa）进行吹扫，避免灰尘堆积导致绝缘性能下降；当出现信号异常时，可先通过万用表测量端子单元两端的信号值，判断故障位于现场设备、线缆还是I/O模块，提高排查效率。
