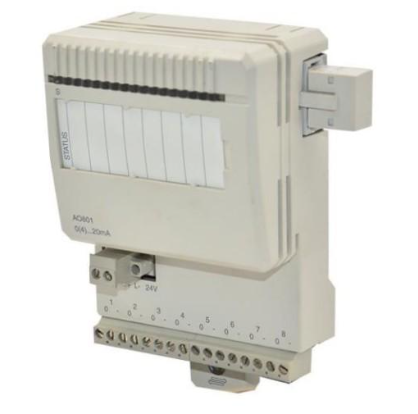

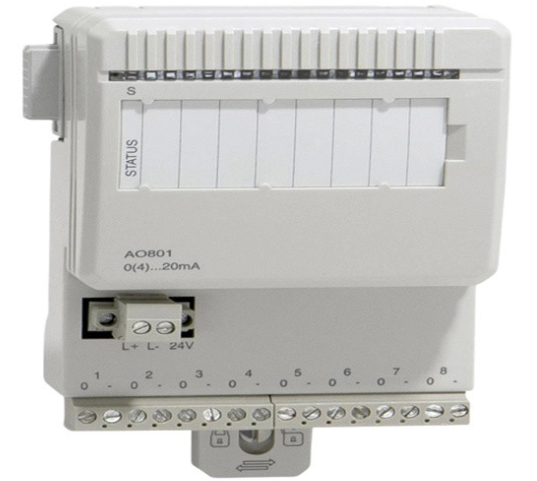

ABB AO801模拟输出模块
产品定位与核心价值
在ABB AC800M DCS控制系统架构中，AO801模拟输出模块承担着“控制指令转换与执行驱动”的核心角色，其核心价值在于解决数字控制信号与模拟执行信号之间的转换问题，将控制器的精准控制意图传递给现场执行机构，具体定位可从三个层面展开：
1. 数字信号到模拟信号的精准转换：接收AC800M控制器（如PM866）下发的数字控制指令，通过内置高精度D/A转换电路，将其转换为连续的模拟量信号（电流或电压），转换过程线性度高、误差小，确保控制指令的精准传递。
2. 执行机构的稳定驱动与控制：输出的模拟量信号可直接驱动各类工业执行机构，如调节阀的气动/电动执行器、变频器的转速控制端、电机的调速器等，通过改变输出信号的大小，实现对执行机构动作幅度或运行参数的连续调节，形成生产过程的闭环控制。
3. 系统的安全保障与状态反馈：具备输出短路保护、过流保护等安全机制，当执行机构或线路出现故障时，可快速切断输出或限制电流，避免模块及执行机构损坏；同时支持将模块运行状态（如输出值、故障信息）反馈至控制器，便于系统监控与故障排查。
核心功能特点
AO801模拟输出模块基于流程工业的严苛控制需求设计，融合了ABB在模拟量信号处理领域的技术积累，具备以下突出功能特点：
- 多类型信号输出与灵活配置：支持4-20mA直流电流信号与0-10V直流电压信号输出，每路通道可通过软件独立配置输出类型与量程，无需更换硬件；部分型号支持1-5V电压信号输出，适配不同类型的执行机构，提升模块的通用性。
- 高精度输出与快速响应：采用16位D/A转换芯片，输出精度可达±0.1% FS（满量程），线性误差小于0.05% FS，确保控制信号的精准度；输出响应时间小于1ms，可快速跟随控制器指令的变化，满足高频次调节需求，如化工反应过程的精准控温。
- 工业级抗干扰与隔离保护：各输出通道采用光电隔离与信号屏蔽技术，隔离电压可达2500V AC，有效抑制工业现场的共模干扰与差模干扰；模块符合IEC 61000-4系列电磁兼容标准，可在电机启停、高压设备运行等复杂电磁环境下稳定工作，避免输出信号失真。
- 完善的故障诊断与保护：具备通道级故障诊断功能，可实时监测输出短路、过流、线路断线等故障；当出现故障时，模块立即触发报警并将故障信息上传至控制器，同时自动将输出切换至安全值（如4mA下限值），保障生产过程安全；内置过温保护机制，避免模块因过热损坏。
- 便捷的安装与系统集成：支持35mm DIN导轨安装与AC800M标准I/O机架安装，适配工业控制柜的标准化布局；通过ABB S800 I/O总线与PM866等控制器无缝通信，支持热插拔功能，可在系统不停机的情况下更换模块，减少生产中断时间。
关键技术参数
模块型号
ABB AO801
ABB官方唯一型号标识，用于选型与采购
输出通道数
8路独立模拟输出通道
支持8台执行机构同时控制，通道间相互隔离
支持输出类型
4-20mA DC、0-10V DC、1-5V DC（可配置）
覆盖工业现场主流模拟输出信号类型
输出精度
±0.1% FS（25℃），±0.2% FS（-20℃~60℃）
宽温域内保持高精度输出，保障控制效果
D/A转换分辨率
16位
高精度转换，减少控制信号量化误差
输出响应时间
≤1ms（从指令下发到输出稳定）
快速响应控制指令，满足动态调节需求
最大输出电流
30mA/通道（4-20mA模式）
可驱动大功率执行机构，适配性强
隔离方式
通道间光电隔离，隔离电压2500V AC（1min）
强抗干扰能力，保护模块与执行机构安全
电源输入
DC 24V ±10%
宽电压输入，适配工业现场电源环境
工作温度范围
-20℃ ~ 60℃
适应高低温工业环境
通信接口
ABB S800 I/O总线，支持PROFIBUS DP
实现与AC800M系列控制器的高速数据交互
防护等级
IP20（模块本体）
适用于控制柜内安装，防止固体异物侵入
安装方式
35mm DIN导轨安装或AC800M I/O机架安装
符合工业标准化安装需求
适用行业与典型应用场景
AO801模拟输出模块凭借其多类型输出、高精度控制、强抗干扰等特点，广泛应用于各类流程工业的控制指令执行环节，核心适用行业及场景如下：
1. 石油化工行业：在石油炼制的常减压蒸馏装置中，AO801模块接收PM866控制器的控制指令，输出4-20mA信号驱动加热炉燃料调节阀、塔顶压力调节阀动作，精准控制燃料供应量与塔顶回流量，维持蒸馏温度与压力稳定；在化工合成装置中，输出模拟信号控制反应釜进料调节阀、搅拌器调速器，实现原料进料量与搅拌速度的精准调节，保障反应过程稳定。
2. 电力能源行业：在火力发电厂的锅炉控制系统中，AO801模块输出信号驱动给煤调节阀、给水调节阀、送风机挡板，根据控制器指令调节给煤量、给水量与送风量，维持锅炉汽包液位、蒸汽温度与压力在设定范围；在变电站的无功补偿系统中，输出0-10V信号控制电容器组的投切开关，实现电网功率因数的精准调节。
3. 冶金建材行业：在钢铁厂的转炉炼钢过程中，AO801模块输出模拟信号控制供氧调节阀与造渣剂进料泵，根据控制器计算的参数调节供氧流量与造渣剂加入量，实现钢水成分的精准控制；在水泥厂的生料均化系统中，输出4-20mA信号驱动生料配料调节阀，控制各组分原料的配比，确保生料成分均匀。
4. 水处理行业：在大型污水处理厂的曝气系统中，AO801模块接收控制器指令，输出信号驱动曝气风机变频器与加药泵，根据溶解氧浓度调节风机转速与加药量，实现污水处理的高效节能运行；在自来水厂的加氯系统中，输出模拟信号控制加氯机的投加量，确保出厂水余氯含量符合标准。
5. 制药行业：在药品生产的发酵车间，AO801模块输出信号驱动发酵罐温度调节阀、pH值调节加药泵、搅拌器调速器，精准控制发酵过程的温度、pH值与搅拌速度，符合GMP规范要求；在药品精制生产线中，输出模拟信号控制精馏塔回流调节阀，调节回流比以保障药品纯度。
