ABB DSQC355A模拟输入/输出模块
产品详情

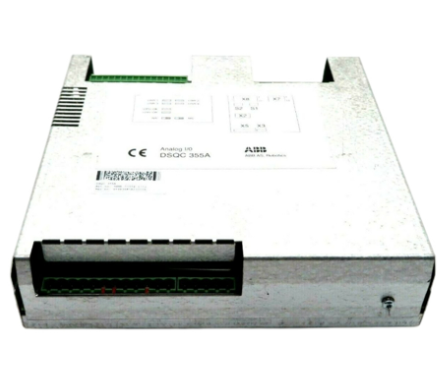

ABB DSQC355A模拟输入/输出模块
产品概述
ABB DSQC355A 模拟输入/输出模块是ABB机器人控制系统（尤其是IRC5系列控制器）中的核心I/O组件，专为工业机器人及自动化生产线的信号采集与指令输出设计。该模块集成了模拟量输入与输出功能于一体，具备信号转换精度高、抗干扰能力强、兼容性好等特点，能够实现工业现场各类模拟量信号（如温度、压力、液位、流量及执行机构控制信号等）的精准采集与稳定输出，为机器人与周边设备的协同工作搭建可靠的信号传输桥梁。
作为机器人控制系统的“感知与执行接口”，DSQC355A 模块可直接与ABB IRC5控制器无缝对接，支持通过RobotStudio软件进行参数配置与状态监控，广泛应用于汽车制造、电子装配、物料搬运、焊接切割等机器人自动化场景，有效提升生产线的自动化集成度与控制精度，保障生产过程的稳定高效运行。
核心技术参数
产品型号
DSQC355A
ABB 机器人专用模拟I/O模块型号，适配IRC5系列控制器
模块类型
混合模拟输入/输出模块
集成输入与输出功能，减少模块数量，节省安装空间
模拟输入通道
8路差分输入
差分输入设计提升抗干扰能力，适用于工业复杂环境
输入信号类型
电压信号（0-10V DC）、电流信号（4-20mA DC）
可通过软件配置通道信号类型，适配主流模拟传感器
输入精度
±0.1% 满量程（电压信号）；±0.2% 满量程（电流信号）
高精度信号采集，保障数据真实性与控制准确性
输入阻抗
≥10MΩ（电压输入）；250Ω（电流输入）
匹配不同类型传感器输出特性，减少信号衰减
模拟输出通道
4路独立输出
满足多执行机构同时控制需求
输出信号类型
电压信号（0-10V DC）、电流信号（4-20mA DC）
通道输出类型可独立配置，适配变频器、伺服阀等设备
输出精度
±0.2% 满量程（电压输出）；±0.3% 满量程（电流输出）
精准输出控制信号，确保执行机构动作精度
输出负载能力
电压输出：≤10mA；电流输出：≤500Ω（负载电阻）
适配多数工业执行机构负载需求，无需额外功率放大
采样与更新速率
输入采样率：100Hz；输出更新率：100Hz
高速信号处理，保障实时控制需求
通信接口
DeviceNet（符合IEC 62026-3标准）
与IRC5控制器通过DeviceNet总线通信，数据传输稳定
工作电源
DC 24V ±10%（由控制器或外部电源供电）
适配工业标准直流电源，电压适应性强
工作温度范围
0℃~45℃
适应机器人控制柜及车间环境温度要求
防护等级
IP20（模块本身）
需安装在封闭的机器人控制柜内使用
安装方式
DIN导轨安装（35mm）
标准化安装，便于集成到控制柜内
核心性能优势
1. 高精度信号处理，保障控制精准性
DSQC355A 模块采用高精度模数转换（ADC）与数模转换（DAC）芯片，模拟输入精度最高可达±0.1%满量程，输出精度达±0.2%满量程。在汽车焊接机器人场景中，可精准采集焊接温度传感器的4-20mA信号，将温度误差控制在±0.5℃以内；同时，其输出的0-10V信号可精准控制焊接电流调节阀，确保焊接参数稳定，提升焊接质量一致性。差分输入设计进一步增强了对工业现场共模干扰的抑制能力，即使在变频器、大功率电机等强干扰环境下，仍能保证信号采集的稳定性。
2. 灵活配置功能，适配多元场景
模块的8路模拟输入与4路模拟输出通道均可通过ABB RobotStudio软件独立配置信号类型（电压/电流），无需更换硬件即可适配不同类型的传感器与执行机构。例如，在电子装配机器人生产线中，部分通道可配置为4-20mA输入以采集真空吸盘的压力信号，另一部分通道配置为0-10V输出以控制装配机械臂的伺服电机转速；当生产线更换产品时，仅需通过软件重新配置参数，即可快速适配新的生产需求，大幅提升设备的灵活性与复用性。
3. 无缝兼容ABB机器人系统，集成便捷
DSQC355A 模块是ABB IRC5机器人控制器的专用I/O模块，无需额外的通信协议转换模块，即可通过DeviceNet总线与控制器实现即插即用的通信连接。在系统集成时，工程师可通过RobotStudio软件直接识别模块，并对输入输出通道进行地址分配、参数配置与状态监控，无需编写复杂的通信程序。同时，模块支持与机器人的IO信号进行逻辑关联，实现传感器信号触发机器人动作、机器人状态反馈控制外部设备等联动功能，简化了系统集成流程，提升了开发效率。
4. 完善的诊断与保护功能，运行可靠
模块具备全面的自诊断与故障保护功能，可实时监测自身的电源状态、通信状态及通道信号异常（如输入信号超限、输出短路等）。当出现故障时，模块会通过总线将故障信息上传至IRC5控制器，控制器可通过示教器显示故障代码与故障位置，便于运维人员快速定位问题。此外，模块的输出通道具备短路保护功能，当输出端发生短路时，会自动切断输出电流，避免模块烧毁，同时发出故障报警，保障系统的运行安全，降低设备维护成本。
5. 工业级稳定设计，适应严苛环境
产品采用工业级元器件与紧凑式封装设计，具备优异的抗电磁干扰能力与环境适应性，可在0℃~45℃的温度范围内稳定运行，能够承受工业车间常见的电压波动与机械振动。其DeviceNet通信接口具备完善的电气隔离保护，可有效抵御总线传输过程中的干扰信号，确保数据传输的稳定性。无论是在粉尘较多的汽车零部件加工车间，还是在电磁环境复杂的电子装配车间，模块都能保持稳定的工作性能，为机器人自动化系统提供可靠的信号支撑。
适用场景
- 汽车制造行业：适配焊接机器人、涂装机器人、装配机器人等设备，采集焊接温度、涂装压力、装配扭矩等模拟信号，输出控制信号调节焊接电流、涂装流量、机械臂转速等参数，保障汽车制造精度与效率。
- 电子装配行业：用于电子元件装配机器人系统，采集真空吸盘压力、视觉检测系统的灰度信号，控制伺服电机、气动执行器等设备的动作，实现电子元件的精准拾取与装配。
- 物料搬运与仓储：在码垛机器人、AGV搬运系统中，采集输送带速度、物料重量、仓位液位等信号，输出控制信号调节搬运速度与定位精度，提升物料处理效率。
- 食品与包装行业：适配包装机器人系统，采集包装膜张力、物料填充量等模拟信号，控制包装机的封口温度、填充速度，确保食品包装的密封性与计量精度。
- 金属加工行业：用于切割机器人、折弯机器人系统，采集切割温度、折弯压力等信号，输出控制信号调节切割功率、折弯角度，保障金属加工质量。
- 通用工业自动化：作为ABB机器人与外部模拟量设备（如传感器、变频器、伺服阀）的接口模块，实现机器人与周边设备的协同控制，提升生产线自动化水平。
