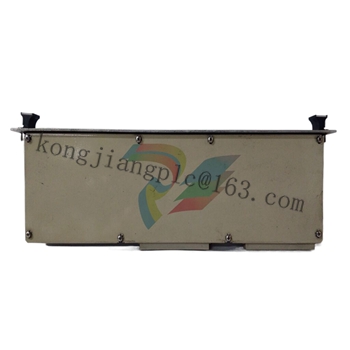

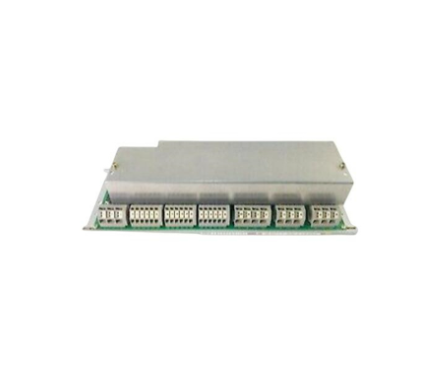

ABB HIEE205014R1 HI220856-312/20 UNC4673AV1 冗余控制器
产品详情
ABB HIEE205014R1 HI220856-312/20 UNC4673AV1 冗余控制器
控制器基本概况
ABB HIEE205014R1（含HI220856-312/20及UNC4673AV1核心组件）是ABB专为高可靠性工业控制场景打造的冗余控制器，隶属于ABB高端过程控制体系，核心定位为解决关键工业流程中“无间断控制”的核心需求。该控制器通过主备冗余架构设计，将高性能控制运算与极致可靠性完美融合，广泛应用于电力、石化、化工、半导体等对生产连续性要求极高的行业，为停机损失巨大的关键工艺提供“零中断”控制保障，是工业自动化系统中实现高可用性的核心设备。
作为ABB冗余控制技术的代表性产品，该控制器不仅具备独立控制器的完整控制功能，更通过专用冗余通信链路与同步机制，实现主备设备的实时状态同步与无扰切换。其集成的HI220856-312/20模块负责冗余逻辑处理，UNC4673AV1组件则强化通信冗余能力，整体架构兼容ABB全系列I/O模块与上位监控系统，可快速融入现有自动化生态，降低系统升级与集成成本。
核心性能特点
1. 双机热备冗余，实现零中断控制
该控制器采用1:1双机热备冗余架构，主控制器实时执行控制逻辑、处理I/O数据并输出控制指令，备控制器通过高速冗余总线与主控制器保持毫秒级数据同步，实时复制主控制器的运行状态、程序逻辑及工艺参数。当主控制器出现CPU故障、通信中断、电源异常等问题时，备控制器可在≤5ms内完成无扰切换，切换过程中控制输出信号保持稳定，工艺参数无波动，完全避免因控制器故障导致的生产停机。同时，系统支持故障控制器在线维修与更换，维修期间备控制器持续运行，恢复后自动同步状态并切换回冗余模式，进一步提升系统可用性。
2. 高性能运算与多任务处理能力
控制器搭载多核高性能工业处理器，主频高达800MHz以上，配合大容量高速缓存与16GB以上工业级存储，具备强大的指令执行与数据处理能力。支持同时运行数千个控制回路，可高效处理复杂控制算法（如多变量PID、模型预测控制、模糊控制等），控制周期可低至1ms，满足大型工业装置多参数、强耦合的实时控制需求。其多任务调度系统支持优先级设置，可将关键工艺控制任务设为最高优先级，确保核心控制逻辑不受非关键任务干扰，保障控制精度与响应速度。
3. 全链路冗余设计，强化系统可靠性
除核心控制器冗余外，该产品实现了“电源-通信-数据存储”全链路冗余保障。电源模块支持双路24V DC输入冗余，任一电源回路故障均不影响设备运行；通信层面，集成UNC4673AV1通信组件，支持以太网、PROFINET、Modbus TCP等多协议双链路冗余，主通信链路故障时自动切换至备用链路，确保与I/O模块、上位机的通信连续性；数据存储采用双分区镜像设计，关键程序与参数实时双备份，避免因存储介质故障导致的数据丢失，从硬件层面构建全方位可靠性屏障。
4. 强大的兼容性与灵活扩展能力
控制器遵循ABB开放式控制架构，兼容AC800M系列、S800系列全类型I/O模块，支持数字量、模拟量、脉冲量等多类型信号采集与输出，I/O点数可根据工艺需求灵活扩展至数千点。同时，支持与ABB Freelance、800xA等控制系统无缝对接，可接入第三方符合IEC 61131-3标准的自动化设备。其模块化设计允许根据项目需求增减通信模块、扩展存储等，既满足小型关键设备的控制需求，也能适配大型分布式控制系统，具备极强的项目适配性。
5. 智能诊断与便捷运维功能
集成HI220856-312/20冗余逻辑模块，具备全面的自诊断与故障预警能力，可实时监测控制器CPU负载、内存占用、电源状态、冗余同步状态、通信链路质量等关键参数，通过LED指示灯、上位机报警、短信通知等多方式输出故障信息，并提供故障代码与排查指引，助力运维人员快速定位问题。支持远程运维功能，运维人员可通过以太网远程实现程序下载、参数修改、固件升级等操作，无需现场停机，大幅降低运维成本与时间。此外，具备完整的操作日志与故障日志记录功能，为生产追溯与安全审计提供可靠数据支持。
关键技术参数
基本信息
核心型号
HIEE205014R1（含HI220856-312/20、UNC4673AV1）
基本信息
冗余架构
1:1双机热备
处理器性能
CPU规格
多核工业处理器，主频≥800MHz
处理器性能
存储容量
程序内存≥8MB，数据内存≥16GB
控制性能
控制周期
最小1ms，支持多优先级任务调度
控制性能
最大I/O点数
支持≥8192点（根据扩展模块配置）
控制性能
支持算法
PID、多变量PID、模型预测控制、自定义C语言算法等
冗余性能
切换时间
≤5ms，无扰切换
冗余性能
同步方式
高速冗余总线，实时数据同步
通信接口
标配接口
2×以太网接口（RJ45）、2×PROFINET接口、1×冗余同步接口
通信接口
支持协议
PROFINET、Modbus TCP/IP、EtherNet/IP、ABB专用协议
电源要求
输入电压
24V DC（±10%），双路冗余输入
电源要求
典型功耗
单控制器≤30W，双机冗余≤55W
环境条件
工作温度
-25℃~65℃
环境条件
防护等级
IP20（模块），适配IP54以上控制柜安装
典型应用场景
1. 电力行业：应用于火电厂发电机组协调控制系统、核电站辅助系统及变电站综合自动化系统，实现对锅炉燃烧、汽轮机转速、电网负荷的连续控制，冗余设计确保电力供应不中断，避免因控制器故障导致的大面积停电事故。
2. 石化行业：在大型炼油厂催化裂化装置、化工厂聚合反应系统中，控制反应温度、压力、物料配比等关键参数，双机冗余保障连续生产，防止因控制中断导致的物料浪费、设备损坏及安全隐患，符合石化行业“安、稳、长、满、优”的生产要求。
3. 半导体行业：用于半导体晶圆制造的光刻、蚀刻等精密工艺控制，控制器的高速运算能力确保工艺参数的精准控制，冗余设计避免因设备停机导致的晶圆报废，大幅降低高价值生产过程的损失。
4. 城市燃气/供水：在城市燃气输配管网压力控制系统、自来水厂供水加压系统中，实现对压力、流量的实时调节，冗余架构保障民生基础设施的连续运行，避免因控制中断导致的燃气泄漏、供水不足等公共安全问题。
5. 冶金行业：在钢铁厂转炉炼钢、连铸连轧生产线中，控制钢水温度、轧制速度、张力等关键参数，冗余控制确保高温、高压工况下的生产连续性，提升钢铁产品质量稳定性，减少因停机导致的经济损失。
安装与使用注意事项
- 控制器应安装在符合IP54及以上防护等级的控制柜内，安装位置需远离高温、高湿、强腐蚀、强电磁辐射区域，控制柜内需配备强制散热风扇或空调，确保环境温度不超过控制器额定工作范围，避免因过热影响冗余同步性能。
- 冗余控制器的主备机需采用同一批次、同型号的硬件模块，固件版本保持一致，避免因硬件差异导致冗余同步失败。安装时主备机间距应≤1米，冗余同步线缆需使用ABB原厂专用电缆，确保数据同步的稳定性与实时性。
- 接线时需严格区分主备机电源回路、通信回路及冗余同步回路，电源回路应采用双路独立供电，通信线路需采用屏蔽电缆并与动力电缆分开敷设，减少电磁干扰。接线完成后需进行绝缘测试与回路通断测试，确保接线正确无误。
- 首次投用前需完成冗余参数配置，包括冗余模式选择、同步周期设置、故障切换条件配置等，配置完成后需进行手动切换测试与故障模拟测试，验证冗余切换的无扰性与可靠性，确保满足工艺连续生产要求。
- 日常运维中，需定期通过上位监控系统查看主备机运行状态、冗余同步状态及关键参数，定期清理控制柜内粉尘，检查散热系统运行情况。当某一控制器出现故障时，需在确保备机稳定运行的前提下进行维修，更换模块后需重新进行冗余同步与切换测试。
- 进行固件升级或程序修改时，需先将系统切换至“备机独立运行”模式，升级完成后先验证单机运行正常，再恢复冗余模式并进行同步测试，避免因升级操作导致双机同时故障。升级前需做好程序与配置参数的备份工作，防止数据丢失。
