ABB PP882 3BSE069275R1 控制面板
产品详情

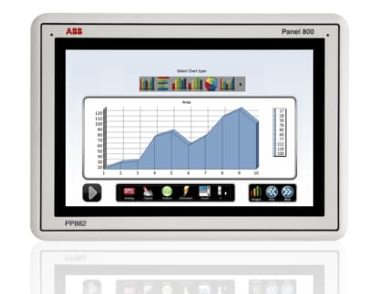

ABB PP882 3BSE069275R1 控制面板
面板基本概况
ABB PP882（订货号3BSE069275R1）是ABB AC800M系列分布式控制系统（DCS）中专用的操作员交互核心部件，作为现场控制层与操作人员之间的关键桥梁，专为工业环境下的实时监控、参数设置及操作指令下发而设计。该控制面板以高稳定性、人性化操作界面及强大的适配能力为核心优势，广泛配套于电力、化工、石油、冶金等行业的AC800M控制系统中，为操作人员提供直观、高效的设备控制与状态反馈渠道，保障工业生产流程的顺畅管控。
作为AC800M系统人机交互的重要终端，PP882控制面板采用工业级加固设计，不仅能与AC800M系列各型号控制器（如PM891）实现无缝通信，还支持与系统内I/O模块、通信模块等组件的数据交互，可精准呈现设备运行状态、工艺参数变化，并快速响应操作人员的控制指令，是工业自动化系统中不可或缺的操作载体。
核心性能特点
1. 人性化操作界面与显示功能
PP882控制面板配备大尺寸高分辨率工业级显示屏，显示区域亮度均匀、对比度高，即使在强光照射或工业现场复杂光线环境下，操作人员也能清晰读取屏幕上的工艺参数、设备状态图标及报警信息。屏幕支持触摸操作与物理按键双重控制模式，触摸响应灵敏，物理按键采用防磨损、防水溅设计，键程适中且反馈清晰，可有效避免误操作。同时，面板支持多语言显示与自定义界面布局功能，可根据不同行业的工艺需求，将核心参数、常用操作按钮等配置在主界面，大幅提升操作效率。
2. 稳定的通信与数据交互能力
该控制面板内置高速通信接口，支持与AC800M控制器通过ABB专用总线或以太网进行实时数据交互，通信延迟低至毫秒级，确保工艺参数的实时更新与控制指令的快速下发。其通信协议与AC800M系统完全兼容，无需额外配置通信转换模块，即可实现与控制器、SCADA系统之间的双向数据传输，可实时采集控制器输出的设备运行状态、工艺变量等数据，同时将操作人员设置的参数调整、设备启停等指令精准传输至控制器，保障数据交互的稳定性与可靠性。
3. 工业级坚固设计与环境适应性
针对工业现场的恶劣环境，PP882控制面板采用全金属外壳与密封结构设计，外壳具备良好的抗冲击、防腐蚀性能，可抵御工业粉尘、油污及轻微机械碰撞的影响。面板符合国际工业防护等级标准，正面防护等级达到IP65，能有效防止水溅、粉尘侵入内部电路。在环境适应性方面，面板可在-10℃~55℃的宽温度范围及5%~95%的相对湿度环境下稳定工作，且具备较强的抗电磁干扰能力，可抵御工业现场变频器、电机等设备产生的电磁辐射干扰，确保在复杂工况下的稳定运行。
4. 丰富的功能拓展与适配性
PP882控制面板具备灵活的功能拓展能力，支持连接外部键盘、鼠标、打印机等外设，方便操作人员进行数据录入、报表打印等操作。在系统适配方面，除与AC800M系列控制器完美兼容外，还可适配ABB全系列I/O模块及第三方符合工业标准的自动化设备，可根据不同生产场景的控制需求，实现对多台设备的集中监控与操作。此外，面板支持自定义报警逻辑功能，当工艺参数超出设定阈值或设备出现故障时，可通过声光报警、屏幕闪烁等方式及时提醒操作人员，为生产安全提供双重保障。
5. 便捷的维护与管理功能
面板内置自诊断功能，可实时监测自身的通信状态、屏幕显示状态、按键及触摸功能的有效性，当出现硬件故障时，会自动在屏幕上显示故障代码及排查提示，便于运维人员快速定位问题。同时，面板支持远程维护功能，运维人员可通过以太网连接面板，实现固件升级、界面配置更新等操作，无需现场拆卸设备，大幅降低维护成本与停机时间。此外，面板具备操作日志记录功能，可详细记录操作人员的每一次操作行为、操作时间及参数变化情况，为生产追溯与安全审计提供可靠依据。
关键技术参数
基本信息
订货号
3BSE069275R1
基本信息
所属系列
ABB AC800M 配套系列
显示功能
屏幕尺寸
10.4英寸（工业级TFT LCD）
显示功能
分辨率
800×600像素（支持高亮度调节）
显示功能
操作方式
电阻式触摸屏+物理操作按键
通信接口
标配接口
1×以太网接口（RJ45）、1×RS232接口、1×总线接口
通信接口
通信协议
支持ABB专用协议、Modbus TCP/IP等
电源要求
输入电压
24V DC（±15%）
电源要求
典型功耗
≤25W
环境条件
工作温度
-10℃~55℃
环境条件
相对湿度
5%~95%（无冷凝）
环境条件
防护等级
正面IP65，背面IP20
结构尺寸
安装方式
嵌入式面板安装（符合标准DIN导轨兼容尺寸）
结构尺寸
外形尺寸
约275mm×215mm×50mm（长×宽×厚）
功能特性
报警功能
支持声光报警、屏幕闪烁报警，可自定义报警阈值
功能特性
日志功能
支持操作日志、故障日志记录，存储容量≥10万条
典型应用场景
1. 电力行业：在火电厂锅炉控制系统、水电站水轮机组监控系统中，作为现场操作终端，实时显示锅炉温度、压力、水位及机组转速、发电量等核心参数，操作人员可通过面板直接调节给煤量、给水量及机组负荷，实现对发电过程的精准控制，同时快速响应设备报警信息。
2. 化工行业：配套化工反应釜控制系统，集中显示反应釜内温度、压力、物料液位及搅拌速度等工艺参数，支持操作人员通过面板设置反应参数阈值、启动/停止搅拌装置及物料进料泵，当参数异常时，通过声光报警及时提醒，避免安全事故发生。
3. 石油行业：在油气集输站、炼油装置控制系统中，用于监控输油管道压力、流量、油温及炼油塔温度、压力等参数，操作人员可通过面板远程控制阀门开关、调节泵体转速，实现对油气输送及炼油过程的实时管控，适应石油行业易燃易爆的特殊现场环境。
4. 冶金行业：在钢铁厂轧钢生产线、高炉炼铁控制系统中，显示轧钢速度、张力、高炉炉温、炉压等关键参数，支持操作人员根据生产需求调整轧钢工艺参数及高炉进料量，确保钢铁生产的稳定性与产品质量，其抗高温、抗电磁干扰特性可适应冶金现场的恶劣环境。
5. 水处理行业：在污水处理厂、自来水厂控制系统中，集中监控水质指标（如pH值、浊度）、水泵运行状态、沉淀池液位等参数，操作人员可通过面板控制水泵启停、调节加药装置剂量，实现水处理过程的自动化控制与高效运维。
安装与使用注意事项
- 面板应采用嵌入式安装方式，安装位置需避开工业现场的高温热源、强电磁辐射源及易受机械碰撞的区域，同时确保安装面平整，避免因安装不牢固导致面板松动或损坏。安装完成后，需检查面板与控制柜之间的密封性能，防止粉尘、水汽进入控制柜内部。
- 接线前需确认电源电压与面板额定输入电压一致，严格按照接线手册区分电源正负极、通信线路接口，避免接线错误导致面板内部电路烧毁；通信线路应采用屏蔽电缆，且与动力电缆分开敷设，减少电磁干扰对通信质量的影响。
- 首次使用前需对面板进行参数配置，包括通信地址设置、与控制器的通信协议匹配、界面布局自定义及报警阈值设定等，配置完成后应进行通信测试，确保面板与控制器之间数据交互正常，参数显示准确。
- 日常使用中，需定期清洁面板表面，清洁时应使用柔软干燥的抹布，避免使用带有腐蚀性的清洁剂或尖锐工具擦拭屏幕及按键，防止损坏触摸层与按键表面；同时定期检查面板散热情况，确保散热孔无堵塞，避免因过热导致面板性能下降。
- 进行面板固件升级或程序更新时，需先断开与控制器的通信连接，升级过程中不得切断电源，避免升级失败导致面板无法正常启动；升级完成后，需重新进行通信测试与参数校验，确保面板功能恢复正常。
