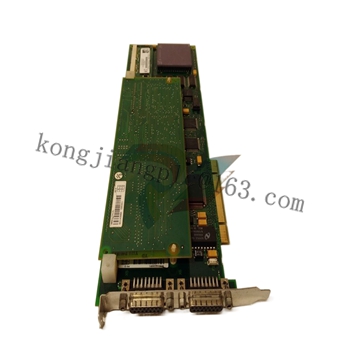

ABB GFD233A103 3BHE022294R0103 多功能控制机
产品详情
ABB GFD233A103 3BHE022294R0103 多功能控制机
核心概述
ABB GFD233A103 3BHE022294R0103是ABB针对工业复杂控制场景推出的高性能多功能控制机，隶属于ABB Advant OCS或 Symphony Plus 控制系统体系，是集数据采集、逻辑运算、过程控制、安全联锁及通信交互于一体的核心控制设备。该控制机基于模块化硬件架构与实时操作系统，能够整合多领域控制需求，为大型工业装置提供集中化、高精度的控制解决方案，尤其在电力、冶金、化工等对控制可靠性与集成度要求严苛的行业中应用广泛。
与传统单一功能控制器相比，GFD233A103凭借其灵活的功能配置、强大的运算能力及丰富的接口资源，可同时承担多个子系统的控制任务，实现控制逻辑的集中管理与协同运行，有效简化系统架构，降低设备间的通信延迟，提升工业过程的整体控制效率与稳定性，是ABB构建大型工业自动化控制系统的关键核心部件。
关键特性
2.1 多核异构处理架构，运算性能卓越
GFD233A103采用多核异构处理器架构，集成高性能主控制核心与专用信号处理核心，主核运行频率可达1GHz，专用核心负责实时信号采集与运算加速，配合2GB高速DDR4内存及32GB工业级闪存，可并行处理数千点I/O信号采集、复杂PID控制回路运算及多协议通信数据交互任务。其搭载的ABB定制化实时操作系统（RTOS），任务调度周期低至1ms，能够精准响应控制指令，确保工业过程中关键参数的控制延迟控制在微秒级，满足大型机组协同控制的高实时性需求。
2.2 多功能集成，控制能力全面
该控制机突破传统控制器功能边界，实现多类型控制能力的集成，具体包括：
- 过程控制功能：支持标准PID、串级PID、前馈控制、模糊控制等多种控制算法，可配置最多512个独立控制回路，满足温度、压力、流量、液位等多参数的闭环控制需求，适用于化工反应过程、电力锅炉燃烧等复杂控制场景。
- 逻辑控制功能：兼容IEC 61131-3标准，支持梯形图（LD）、功能块图（FBD）、结构化文本（ST）等编程方式，可实现复杂的联锁逻辑、顺序控制流程，如生产线启停序列、设备故障联锁保护等。
- 安全控制功能：具备SIL 2级安全认证，内置安全逻辑运算单元，可实现设备紧急停机、安全回路监控等安全控制功能，保障工业过程在异常工况下的人员与设备安全。
- 数据处理功能：支持实时数据滤波、趋势分析、历史数据存储与查询，可对采集的工业参数进行预处理后上传至监控系统，为生产优化与故障追溯提供数据支撑。
2.3 丰富接口资源，通信与扩展灵活
GFD233A103配备了全方位的接口资源，兼顾内部I/O扩展与外部系统互联需求：
- 内部扩展接口：通过标准I/O总线支持连接ABB各类数字量、模拟量I/O模块，如DI810数字输入模块、AI810模拟输入模块等，单控制机最大可扩展接入2048点I/O信号，满足大型工业装置的信号采集与控制需求。
- 通信接口：内置4个千兆工业以太网端口，支持PROFINET、Modbus TCP、EtherNet/IP、ABB proprietary S908协议等；配备2路RS485串口、1路CANopen接口，可与现场仪表、变频器、第三方PLC等设备实现无缝通信；支持OPC UA协议，便于与上位监控系统（如ABB OCS、WinCC、iFIX）及MES、ERP系统进行数据交互，实现企业级生产信息集成。
2.4 高可靠性设计，适应严苛工况
针对工业现场的复杂环境与高可靠性需求，GFD233A103进行了全方位的可靠性优化：
- 硬件冗余：支持1:1控制器热冗余配置，主备控制器通过专用冗余总线实现数据实时同步，故障切换时间≤10ms，确保控制过程无间断；配备双路独立电源输入接口，支持宽电压范围（24V DC±15%），避免单一电源故障导致设备停运。
- 抗干扰能力：符合IEC 61000-4系列电磁兼容标准，具备±15kV空气放电、±8kV接触放电的ESD防护能力，可抵御工业现场电机启停、变频器运行产生的电磁干扰，保障设备稳定运行。
- 环境适应性：工作温度范围覆盖-20℃~65℃，相对湿度支持5%~95%（无冷凝），可适应高温、低温、潮湿、多粉尘的工业现场，如冶金车间、化工装置区等。
2.5 便捷的组态与运维功能
控制机支持通过ABB Control Builder或Symphony Plus Engineering组态软件进行可视化编程、参数配置与系统调试，软件内置丰富的行业应用模板，如火电锅炉控制模板、化工反应釜控制模板等，大幅缩短系统开发周期。同时，设备具备完善的自诊断功能，可实时监测CPU负载、内存占用、电源状态、通信链路等运行参数，故障信息通过指示灯、日志及通信接口实时上报，支持远程固件升级与故障诊断，运维人员无需现场值守即可完成设备维护，提升运维效率。
核心技术参数
核心处理器
多核异构处理器，主核主频1GHz
内存配置
2GB DDR4 RAM，32GB工业级闪存
控制回路容量
最大支持512个PID控制回路
I/O扩展能力
支持连接ABB标准I/O模块，最大2048点I/O
通信接口
4个千兆工业以太网口，2路RS485，1路CANopen
支持协议
PROFINET、Modbus TCP、EtherNet/IP、S908、OPC UA等
冗余配置
1:1控制器热冗余，双电源冗余
安全认证
SIL 2级安全认证
供电电压
24V DC±15%，双路输入
工作温度
-20℃~65℃
相对湿度
5%~95%，无冷凝
安装方式
机架式安装（兼容ABB标准控制柜）
编程标准
符合IEC 61131-3标准
使用注意事项
- 控制机安装需严格遵循ABB标准控制柜的安装规范，确保控制柜通风良好，避免阳光直射与雨水浸泡；机架接地需可靠，接地电阻≤4Ω，减少电磁干扰对设备运行的影响。
- 冗余配置时，主备控制机的硬件型号、固件版本及组态程序需完全一致，冗余总线连接需牢固，通过组态软件完成冗余参数配置后，需进行故障切换测试，确保冗余功能正常。
- 电源接线时，双路电源应接入独立的供电回路，建议配置电源防雷器与浪涌保护器，抵御电网电压波动与雷击冲击；接线前需确认电源电压与控制机供电需求匹配，避免接错电压导致设备损坏。
- 通信网络配置时，需根据不同通信协议规划网络拓扑，工业以太网建议采用环网冗余设计，确保通信链路可靠；与第三方设备通信时，需统一通信参数（如IP地址、波特率、校验方式），并进行通信链路测试。
- 组态编程时，需根据工业过程的控制需求选择合适的编程方式，复杂逻辑建议采用模块化设计，便于后期维护与修改；编程完成后需进行离线仿真测试，验证控制逻辑的正确性，避免因程序漏洞导致生产事故。
- 日常运维中，需定期通过组态软件查看控制机运行状态（CPU负载、内存占用、故障日志等），每周对设备表面进行除尘，确保散热良好；每季度进行一次冗余切换测试与备份组态程序，当设备出现故障时，优先通过远程诊断定位问题，如需现场更换，需确保断电操作，避免带电插拔模块。
