ABB DO810 3BSE008510R1 数字输出模块
产品详情

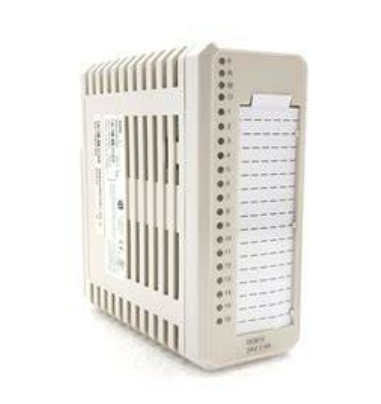

ABB DO810 3BSE008510R1 数字输出模块
核心概述
ABB DO810 3BSE008510R1是ABB集团推出的一款高可靠性数字输出模块，隶属于AC 800M控制系统的I/O模块家族，专为工业过程控制中数字信号的精准输出而设计。作为连接过程控制器与现场执行器的关键桥梁，该模块能够将控制器发出的数字控制指令转化为可驱动外部设备的电信号，实现对阀门、泵、指示灯等执行元件的启停控制或状态切换。
该模块采用标准化模块化设计，可无缝适配ABB AC 800M系列控制器及相应的I/O机架，具备安装便捷、配置灵活、抗干扰能力强等特点。其稳定的输出性能与完善的故障诊断功能，使其广泛应用于石油化工、电力冶金、水处理、智能制造等工业领域，为工业过程的精准控制与稳定运行提供坚实的信号输出保障。
关键特性
2.1 多通道高集成设计
ABB DO810模块采用高集成度电路设计，单模块配备16路独立数字输出通道，每路通道均可独立配置与控制，能够同时驱动多个外部执行器，有效减少了I/O机架的占用空间，降低了系统硬件成本。各通道之间采用电气隔离设计，隔离电压可达250V AC，避免了通道间的信号干扰，确保每路输出信号的独立性与稳定性，尤其适用于多设备协同控制的复杂工业场景。
2.2 灵活的输出配置与驱动能力
该模块支持宽范围的输出电压与负载类型，兼容24V DC/48V DC/125V DC/230V AC多种供电规格，可根据现场执行器的电源需求灵活选择。每路输出通道具备较强的驱动能力，最大负载电流可达2A（阻性负载），能够直接驱动小型电机、电磁阀、接触器等常见工业执行元件，无需额外配置功率放大模块，简化了系统硬件架构。同时，模块支持常开（NO）/常闭（NC）输出模式配置，适配不同控制逻辑需求。
2.3 完善的故障诊断与保护功能
为提升系统运行的可靠性与运维便捷性，DO810模块内置了全面的故障诊断与硬件保护机制：
- 通道级诊断：可实时监测每路输出通道的短路、过载及断线故障，当检测到异常时，立即通过通信接口将故障信息上传至控制器，同时模块面板指示灯同步反馈故障状态，便于运维人员快速定位故障通道。
- 硬件保护：每路输出通道均配备过流保护与浪涌抑制电路，能够有效抵御负载短路、电压冲击等异常情况对模块的损坏，延长模块使用寿命。
- 电源监测：内置电源状态监测电路，当模块供电电压异常（过压、欠压）时，及时发出报警信号，保障模块稳定运行。
2.4 高抗干扰与环境适应性
针对工业现场复杂的电磁环境，DO810模块进行了专项抗干扰优化，符合IEC 61000-4系列电磁兼容标准，具备较强的抗电磁辐射（EMI）与电磁敏感度（EMS）能力，可抵御工业现场的电机启停、变频器运行等产生的电磁干扰。在环境适应性方面，模块工作温度范围覆盖-25℃~70℃，支持相对湿度5%~95%（无冷凝）的工作环境，能够适应高温、低温、潮湿等恶劣工况，确保在各类工业现场的稳定运行。
2.5 便捷的安装与运维
模块采用ABB标准的I/O模块封装形式，支持导轨式与机架式安装，安装过程简单高效，可快速完成与AC 800M系统的组装。模块配备清晰的面板指示灯，包括电源指示灯、模块运行指示灯及每路通道的输出状态指示灯，运维人员可通过指示灯直观判断模块及各通道的运行状态。同时，模块支持在线热插拔功能，在系统不停机的情况下可完成模块的更换与维护，大幅提升了系统的运维效率，减少了生产中断时间。
核心技术参数
模块类型
数字输出模块（DO）
输出通道数
16路独立通道
输出电压范围
24V DC/48V DC/125V DC/230V AC
每路最大负载电流
2A（阻性负载），1A（感性负载）
通道隔离方式
通道间电气隔离，隔离电压250V AC
输出模式
常开（NO）/常闭（NC）可配置
通信接口
通过I/O总线与AC 800M控制器通信
诊断功能
短路、过载、断线、电源异常诊断
供电电压
由I/O机架统一供电（通常为24V DC）
工作温度
-25℃~70℃
相对湿度
5%~95%，无冷凝
安装方式
导轨式/机架式（兼容AC 800M I/O机架）
认证标准
IEC 61131-2，UL 508，ATEX Zone 2等
典型应用场景
4.1 石油化工过程控制
在炼油厂、化工装置中，DO810模块可作为控制器与现场执行器的核心连接部件，实现对电磁阀、调节阀、防爆风机等设备的启停控制。例如，在化工反应釜控制系统中，模块接收控制器指令，精准输出信号控制进料阀门的开关状态与开度，同时通过故障诊断功能实时监测阀门控制信号的完整性，确保反应过程的物料配比精准，避免因阀门故障导致的生产事故。其防爆认证与抗干扰性能，可适应化工现场的易燃易爆与强电磁干扰环境。
4.2 电力生产与辅助系统
在火电厂、水电站的辅控系统中，该模块广泛应用于输煤系统、除灰系统、水处理系统等环节，控制皮带输送机、振动筛、排污泵、电磁阀等设备的运行。例如，在火电厂输煤系统中，DO810模块根据控制器的连锁控制逻辑，依次输出信号启动或停止各环节的输送设备，实现输煤过程的自动化控制；当某路设备出现过载或短路故障时，模块及时反馈故障信息，控制器迅速执行停机保护指令，保障输煤系统的安全运行。
4.3 智能制造与生产线控制
在汽车制造、电子元件生产等智能制造生产线中，DO810模块用于控制流水线的传送带、机械臂、夹紧装置、指示灯等设备的动作与状态显示。例如，在电子元件装配流水线上，模块接收PLC控制器的指令，精准控制机械臂的抓取、移动、放置等动作，同时通过输出信号控制工位指示灯的亮灭，提示操作人员当前工位的工作状态。其多通道设计与快速响应能力，可满足生产线高节拍、高精度的控制需求。
4.4 水处理与环保工程
在污水处理厂、自来水厂的控制系统中，DO810模块用于控制加药泵、曝气风机、排水泵、格栅除污机等设备的运行。例如，在污水处理的曝气环节，模块根据控制器下发的溶解氧浓度控制指令，输出信号调节曝气风机的启停或转速（配合变频器），确保反应池内的溶解氧含量维持在合理范围；当加药泵出现过载故障时，模块及时诊断并上报，避免因加药中断影响污水处理效果。其宽环境适应性可应对水处理现场的潮湿、腐蚀性气体环境。
使用注意事项
- 模块安装前需确认I/O机架的供电电压与模块兼容性，确保机架接地良好（接地电阻≤4Ω），避免静电与电磁干扰影响模块性能。
- 接线时需严格区分各通道的输出端子与电源端子，按照现场执行器的电源规格选择对应的输出电压等级，避免接错电压导致模块或执行器损坏；建议采用屏蔽电缆进行接线，屏蔽层一端接地，增强抗干扰能力。
- 配置模块时，需通过ABB Control Builder M软件根据执行器类型（阻性、感性）设置合适的输出模式与故障诊断参数，确保模块与执行器匹配，提升故障诊断的准确性。
- 对于感性负载（如电机、电磁阀），建议在负载两端并联续流二极管，以吸收负载断电时产生的反向电动势，保护模块输出电路。
- 日常运维中，需定期检查模块面板指示灯状态，通过控制系统监控软件查看模块及各通道的运行状态与故障日志；定期清理模块表面的灰尘，确保模块散热良好，避免高温环境影响模块寿命。
- 进行模块热插拔操作时，需先确认系统支持热插拔功能，操作过程中避免触碰模块的金属引脚，防止短路；更换模块后需重新进行参数配置与校准，确保模块正常工作。
