ABB UNS4681V511 3BHE004074R0511 扩展单元模块
产品详情

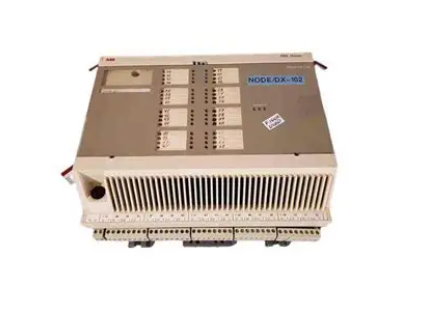

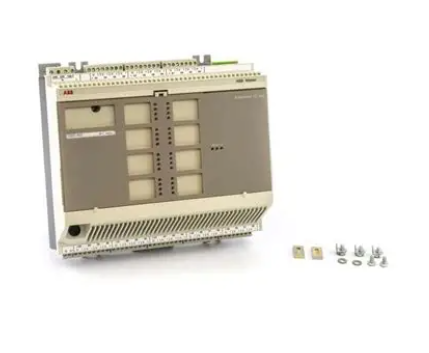

ABB UNS4681V511 3BHE004074R0511 扩展单元模块
模块基本概述
ABB UNS4681V511（订货号3BHE004074R0511）是一款专为ABB Advant OCS或Freelance等集散控制系统（DCS）设计的高性能扩展单元模块，隶属于ABB工业控制系统的I/O扩展家族。该模块核心功能是实现控制系统I/O点数的灵活扩展与控制功能的延伸，通过标准化的总线接口与主控制器高效通讯，将分散的现场信号集中采集并上传至控制核心，同时接收控制指令下发至执行机构，广泛应用于电力、化工、石油、冶金等大型工业过程控制场景，为复杂控制系统的模块化构建提供核心支撑，提升系统的扩展性与运维便捷性。
核心功能与特性
1. 灵活的I/O扩展能力
作为扩展单元模块，UNS4681V511具备强大的I/O扩展适配性，支持接入模拟量输入（AI）、模拟量输出（AO）、数字量输入（DI）、数字量输出（DO）等多种类型的子模块，用户可根据现场控制需求灵活配置模块组合，实现从几点点到数十点的I/O点数扩展，有效解决主控制器原生I/O接口不足的问题。模块采用模块化插槽设计，子模块插拔便捷，支持热插拔功能（部分子模块），可在系统不停机的情况下完成子模块的更换与维护，大幅降低系统停机损失。
2. 高可靠性数据传输
模块搭载高速工业总线接口，支持与ABB主控制器进行实时数据交互，通讯速率高且延迟低，确保现场信号采集与控制指令下发的实时性，满足工业过程闭环控制的严苛要求。在通讯稳定性设计上，模块采用双重冗余通讯链路（部分配置支持），当主通讯链路出现故障时，可自动切换至备用链路，保障数据传输的连续性；同时具备完善的通讯故障诊断功能，能实时监测通讯状态并反馈故障信息，便于运维人员快速定位问题。
3. 工业级环境适应性
针对工业现场复杂的运行环境，模块在硬件设计上采用高抗干扰元器件与强化电磁兼容（EMC）技术，能有效抵御工业现场的电磁辐射、电压波动、谐波干扰等干扰因素，确保模块在强干扰环境下稳定运行。其工作温度范围覆盖-10℃至+60℃，相对湿度耐受范围为5%至95%（无凝露），可适应高低温交替、潮湿多尘的工业场景，防护等级达到IP20（模块本体），配合控制柜的防护设计，能有效隔绝粉尘与杂物的侵蚀。
4. 便捷的系统集成与配置
模块完全兼容ABB Advant OCS、Freelance等控制系统的软件平台，支持通过ABB Control Builder或相应的工程软件进行集中配置与管理。图形化的配置界面直观易懂，运维人员可快速完成模块地址设置、I/O信号映射、通讯参数配置等操作，软件内置完善的模块库与诊断工具，可自动识别接入的子模块并完成参数初始化，大幅降低系统集成与调试的工作量。
5. 完善的故障诊断与保护
模块具备全方位的故障诊断与保护功能，可实时监测自身供电状态、子模块工作状态、I/O信号异常等情况，当出现过电压、过电流、子模块故障等问题时，能及时触发本地指示灯报警并将故障信息上传至主控制器，便于系统进行联动保护。同时，模块内部设有过流保护、短路保护电路，可有效避免因外部故障导致的模块损坏，提升系统运行的安全性。
关键技术参数
订货号
3BHE004074R0511
型号
UNS4681V511
所属系统
ABB Advant OCS / Freelance DCS
扩展类型
I/O扩展单元（支持多类型子模块）
通讯接口
工业以太网 / PROFIBUS DP（根据系统配置）
子模块插槽数
8个标准I/O子模块插槽（具体以实物为准）
供电电压
24V DC 冗余供电（典型值）
工作温度范围
-10℃ 至 +60℃
相对湿度
5% - 95%（无凝露）
防护等级
IP20（模块本体）
电磁兼容标准
符合EN 61000-6-2、EN 61000-6-4
安装方式
标准35mm DIN导轨安装 / 控制柜面板安装
重量
约1.2kg（不含子模块）
典型应用场景
1. 火电厂集散控制扩展：在火电厂的锅炉、汽机控制系统中，UNS4681V511模块作为ABB Advant OCS系统的扩展单元，安装于现场控制站，接入温度、压力、流量等模拟量传感器信号及阀门、泵的开关量信号，实现对锅炉燃烧、汽机运行等过程的分散信号采集与集中控制，提升系统对复杂工况的响应速度。
2. 化工过程控制I/O扩展：在大型化工生产装置中，由于控制点分散且数量庞大，主控制器原生I/O接口难以满足需求，该模块可作为远程I/O扩展单元，通过工业总线与中央控制室的主控制器通讯，采集反应釜、精馏塔等设备的运行参数，下发控制指令至调节阀、变频器等执行机构，实现对化工过程的精准控制。
3. 冶金行业生产线控制：在钢铁、有色金属冶金生产线中，模块用于扩展ABB Freelance系统的I/O点数，接入加热炉的温度信号、轧机的压力信号、输送带的速度信号等，实现对冶炼、轧制、输送等多个环节的协同控制，确保生产线各设备同步运行，提升产品质量与生产效率。
4. 石油化工油气处理系统：在油气田处理站或炼油厂中，模块作为I/O扩展单元，负责采集油气压力、流量、成分分析等信号，以及控制分离器、过滤器、泵组等设备的运行状态，通过冗余通讯链路将数据上传至主控制器，保障油气处理过程的安全稳定运行，避免泄漏、超压等安全风险。
5. 水处理厂自动化扩展：在大型污水处理厂或自来水厂中，该模块用于扩展控制系统的I/O能力，接入水质监测仪表（如pH值、COD、浊度）信号、水泵与闸门的开关信号，实现对水处理工艺中加药、沉淀、过滤等环节的分散控制，提升水处理效率与水质达标率。
安装与维护注意事项
1. 安装前需确认模块型号、订货号与系统兼容性，检查模块外观及插槽有无破损、变形，确保模块及配套子模块完好无损；同时清理安装环境，确保控制柜内无粉尘、油污及杂物。
2. 模块需安装在标准35mm DIN导轨上，安装位置应远离大功率发热设备（如变频器）及强电磁干扰源，确保模块散热良好，工作温度在规定范围内；模块之间应预留至少5cm的散热空间。
3. 接线时需严格按照模块接线手册操作，区分电源回路、信号回路，确保接线牢固、正确，避免短路或接反；通讯线缆需采用屏蔽电缆，屏蔽层单端接地，提升抗干扰能力；冗余供电线路需分别接入不同电源模块，确保供电可靠性。
4. 子模块安装时需对准插槽导轨平稳推入，确保接触良好；支持热插拔的子模块更换时，需先确认模块处于热插拔允许状态，避免带电操作不当导致模块损坏；更换后需通过工程软件确认子模块识别正常。
5. 日常维护中需定期检查模块指示灯状态，通过工程软件监测模块运行参数与通讯状态；定期清理模块表面及插槽内的粉尘，检查接线端子有无松动、氧化；发现故障时，应先通过诊断工具定位故障点，再进行针对性维修或更换。
