ABB CI532V02 3BSE003B27R1 通讯模块
产品详情

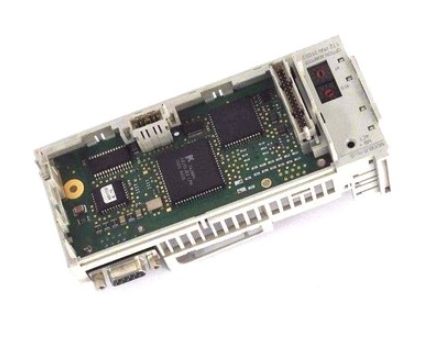

ABB CI532V02 3BSE003B27R1 通讯模块
模块基本概述
ABB CI532V02（订货号3BSE003B27R1）是一款专为工业自动化控制系统设计的高性能通讯模块，隶属于ABB AC 800M控制器系列的I/O模块家族。该模块作为控制器与外部设备、子系统之间的数据交互核心，承担着实现不同通讯协议转换、稳定传输控制信号与监测数据的关键作用，广泛应用于电力、化工、冶金、造纸、水处理等对工业通讯可靠性和实时性要求极高的领域，为工业自动化系统的协同运作提供坚实的通讯保障。
核心功能与特性
1. 多协议兼容与灵活通讯
模块具备强大的协议处理能力，支持多种主流工业通讯协议，能够无缝对接不同品牌、不同类型的工业设备。其核心支持PROFIBUS DP V1协议，可作为主站或从站接入PROFIBUS网络，实现与现场传感器、执行器、变频器等设备的快速数据交互。同时，通过灵活的配置选项，还能适配工业以太网相关的辅助通讯需求，满足复杂工业场景下多设备协同控制的通讯要求。
2. 高可靠性与稳定性
针对工业现场恶劣的运行环境，该模块在硬件设计上采用了高抗干扰元器件和强化的电磁兼容（EMC）设计，能够有效抵御工业现场的电磁干扰、电压波动等干扰因素，确保通讯链路的稳定可靠。模块支持故障自诊断功能，可实时监测通讯状态、端口连接情况等关键参数，当出现通讯中断、协议异常等故障时，能及时发出报警信号并反馈故障信息，便于运维人员快速定位和排查问题，降低系统停机风险。
3. 高效数据传输性能
CI532V02模块拥有高效的处理器和优化的通讯算法，数据传输速率高，延迟低，能够满足工业自动化系统对实时控制的需求。在PROFIBUS DP模式下，其通讯速率可根据实际需求在9.6 kbps至12 Mbps之间灵活配置，适配不同距离、不同规模的网络拓扑。同时，模块具备较大的数据缓存空间，能够有效应对工业现场突发的大量数据传输需求，避免数据丢失或传输拥堵。
4. 便捷的集成与配置
该模块采用标准化的机械结构设计，可直接插入ABB AC 800M控制器的本地I/O机架或远程I/O站，安装便捷，兼容性强，无需额外的转接设备。在软件配置方面，支持通过ABB Control Builder M工程软件进行集中配置和管理，图形化的配置界面直观易懂，运维人员可快速完成通讯协议选择、网络参数设置、数据映射等操作，大幅降低系统集成和调试的工作量。
5. 宽范围环境适应性
模块具备出色的环境适应能力，其工作温度范围为-25℃至+60℃，可适应高低温交替的工业现场环境；相对湿度耐受范围为5%至95%（无凝露），能够在潮湿的环境中稳定运行。同时，模块的防护等级符合工业级标准，可有效抵御灰尘、油污等污染物的侵蚀，延长设备的使用寿命。
关键技术参数
订货号
3BSE003B27R1
型号
CI532V02
所属系列
ABB AC 800M I/O模块
支持协议
PROFIBUS DP V1（主站/从站模式）
通讯速率
9.6 kbps - 12 Mbps（可配置）
通讯端口
1个PROFIBUS DP接口（DB9针）
电源需求
由I/O机架提供，典型电压24V DC
工作温度
-25℃至+60℃
相对湿度
5% - 95%（无凝露）
电磁兼容标准
符合EN 61000-6-2、EN 61000-6-4等工业EMC标准
机械尺寸（宽×高×深）
符合ABB标准I/O模块尺寸，约40mm×175mm×120mm（具体以实物为准）
典型应用场景
1. 过程控制系统数据交互：在化工、石油化工等过程工业中，CI532V02模块作为AC 800M控制器与现场智能仪表、调节阀、泵等设备的通讯桥梁，实现控制器对现场设备的实时控制指令下发和设备运行状态（如压力、温度、流量等参数）的采集，保障生产过程的稳定可控。
2. 智能制造生产线协同：在汽车制造、电子制造等离散工业的智能生产线中，模块通过PROFIBUS网络连接各生产单元的PLC、机器人、输送设备等，实现生产线各环节的协同运作，确保生产指令的快速传递和生产数据的实时共享，提高生产效率和产品质量。
3. 电力系统监测与控制：在电厂、变电站等电力设施中，模块用于连接AC 800M控制器与电力保护装置、智能电表、变频器等设备，实现对电力设备运行状态的实时监测、故障诊断和远程控制，保障电力系统的安全稳定运行。
4. 水处理系统自动化：在自来水厂、污水处理厂中，模块负责控制器与水质监测仪表、水泵、闸门等设备的通讯，实现对水处理过程的自动化控制，如根据水质参数自动调节药剂投放量、控制水泵启停等，提升水处理效率和水质达标率。
安装与维护注意事项
1. 安装前需确认模块型号与订货号是否与系统需求一致，检查模块外观是否完好，无破损、变形等情况。
2. 模块需安装在符合要求的工业控制柜内，避免阳光直射、雨淋、粉尘堆积等，同时保证控制柜内通风良好，确保模块工作温度在规定范围内。
3. 接线时需严格按照模块接线手册操作，确保通讯线缆连接牢固、正确，避免接反或虚接导致通讯故障；PROFIBUS总线需安装终端电阻，以保证通讯质量。
4. 模块配置完成后，需进行通讯测试，验证模块与控制器、现场设备之间的通讯是否正常，数据传输是否准确。
5. 日常维护中，需定期检查模块的运行状态、接线情况，清理模块表面的灰尘；当模块出现故障时，应先切断相关电源，再进行更换或维修，避免带电操作。
