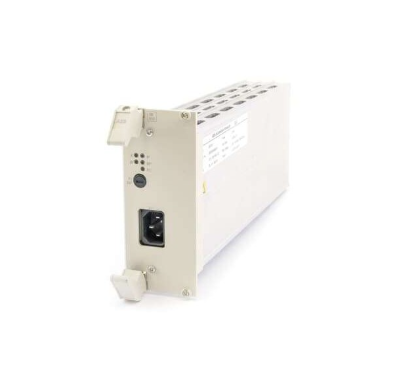

ABB SB510 3BSE000861R1备用电源110/230V AC
产品详情
ABB SB510 3BSE000861R1备用电源110/230V AC
模块概述
ABB SB510（订货号3BSE000861R1）是一款专为工业自动化控制系统设计的110/230V AC输入备用电源模块，核心定位是作为控制系统的“应急能源保障单元”，在主供电网络中断或异常时，自动切换至备用供电模式，为DCS控制器、I/O模块、通讯模块等核心设备提供持续稳定的直流电源，避免因供电中断导致的系统停机、数据丢失及生产事故，是保障工业生产连续性和安全性的关键外围设备。
该模块广泛适配ABB AC 800M、S900等系列DCS系统，具备宽电压输入、快速切换、智能监测等特性，可根据现场主供电规格灵活配置输入电压，适用于电力、化工、冶金、石油天然气等对供电可靠性要求严苛的工业场景，为控制系统构建“双重供电保障”体系。
核心功能与技术优势
2.1 核心功能
- 宽幅交流输入适配：支持110V AC或230V AC两种输入规格，通过模块硬件拨码或软件配置即可切换，输入电压允许±15%波动，能适应不同地区工业电网电压差异及波动场景，无需额外配备电压转换设备。
- 主备供电智能切换：实时监测主供电网络状态，当主电源出现断电、过压、欠压等异常情况时，模块可在≤5ms内自动切换至备用供电回路（由内置蓄电池或外接备用电源提供能量），切换过程无电压波动，确保负载设备持续运行。
- 蓄电池管理与维护：具备内置蓄电池充放电管理功能，主电源正常时自动为蓄电池浮充充电，避免过充或欠充；当蓄电池容量不足、老化或故障时，立即触发报警信号并上传至控制系统，同时支持蓄电池在线更换，无需中断备用电源功能。
- 全面的状态监测与诊断：内置高精度电压、电流传感器及温度监测单元，实时采集输入电压、输出电压、充电电流、蓄电池状态等参数；支持过流、过温、短路、蓄电池反接等多重保护，故障发生时快速切断故障回路并上传诊断信息。
- 稳定直流输出：输出标准24V DC直流电源，输出精度达±0.5%FS，纹波电压≤100mV，可直接为DCS系统各类模块提供符合要求的供电，保障模块信号处理与通讯的稳定性。
2.2 技术优势
- 高可靠性切换设计：采用静态切换开关（SSR）替代传统机械触点切换，无机械磨损，切换寿命达10万次以上，同时避免了机械切换的延迟与电弧问题，确保切换过程的可靠性与安全性。
- 工业级环境适应性：采用全密封金属外壳与宽温设计，能在-10℃~+55℃环境下稳定工作，具备良好的防尘、防湿及抗电磁干扰能力，符合IEC 61000-6-2工业抗干扰标准，适应恶劣工业现场环境。
- 灵活的扩展与兼容：支持单模块独立运行或多模块并联冗余运行，并联时可实现负载均分，提升整体供电容量与可靠性；完美兼容ABB各系列DCS模块，同时支持与第三方符合24V DC供电要求的设备对接。
- 便捷的运维与管理：模块配备清晰的状态指示灯（电源、运行、故障、蓄电池状态），可直观判断设备运行情况；通过PROFIBUS或MODBUS通讯接口与控制系统互联，实现远程监控与参数配置，降低运维成本。
关键技术参数
输入规格
110V AC / 230V AC，50/60Hz，±15%波动
宽电压宽频率输入，适配不同电网环境
输出规格
24V DC，额定输出电流10A，最大输出电流15A（短时）
满足多模块同时供电需求，短时过载能力强
输出精度
±0.5%FS（25℃），±1%FS（-10℃~+55℃）
全温度范围输出稳定，保障负载设备运行精度
切换时间
≤5ms
无感知切换，避免供电中断对负载的影响
蓄电池配置
支持12V/7Ah~12V/20Ah铅酸或锂电池，内置充电管理
根据备用时间需求灵活选择蓄电池容量
充电电流
0.5A~2A，自适应调节
匹配不同容量蓄电池，实现高效安全充电
工作温度
-10℃~+55℃
适应高低温工业现场环境
存储温度
-20℃~+70℃
满足运输及库存环境要求
通讯接口
PROFIBUS DP / MODBUS RTU，RS485隔离接口
支持与控制系统远程通讯，实现集中监控
模块尺寸
180mm（宽）×150mm（高）×200mm（深）
紧凑设计，节省控制柜安装空间
保护功能
过流、过压、欠压、过温、短路、蓄电池反接保护
多重保护机制，保障模块与负载安全
适用场景
SB510模块凭借其快速切换、稳定输出、高可靠性等特性，主要应用于工业控制系统主供电中断将导致严重后果的关键场景，典型应用包括：
1. 电力行业：火电厂机组DCS控制系统、核电站辅助系统供电保障，当厂用电中断时，模块立即切换至备用供电，确保锅炉水位控制、汽轮机调节等关键回路持续运行，避免机组跳闸或设备损坏。
2. 化工行业：大型化工装置的反应釜控制单元、有毒有害介质输送系统供电，主电源中断时，保障紧急停车系统（ESD）、调节阀、有毒气体检测设备持续工作，防止反应失控或有毒介质泄漏。
3. 石油天然气行业：油气钻井平台控制系统、长输管道SCADA系统供电，在野外电网不稳定或突发断电时，为控制器、通讯模块、紧急切断阀提供备用电源，保障钻井安全或管道输送的连续性。
4. 冶金行业：钢铁厂转炉、连铸机等关键生产设备的控制系统供电，主供电中断时，确保温度控制、结晶器振动等核心参数的稳定控制，避免钢水凝固导致的设备报废及生产中断。
5. 数据中心与市政调度：工业数据中心服务器、市政应急调度系统供电，主电源故障时，保障数据存储与传输的连续性，避免数据丢失，同时确保应急调度指令的正常下发。
安装与维护要点
5.1 安装规范
- 模块应安装在IP20及以上防护等级的控制柜内，避免粉尘、水汽、腐蚀性气体侵入；控制柜需预留足够通风空间，模块周围间距≥15mm，确保散热良好，防止高温导致模块性能下降。
- 安装前需根据现场主供电电压规格，通过模块侧面拨码开关设置输入电压（110V AC或230V AC），避免电压错配导致模块烧毁。
- 输入输出接线需严格区分：主电源输入线采用铜芯电缆（截面≥2.5mm²），并加装空气开关（额定电流16A）；输出线采用多股铜芯线（截面≥4mm²），避免大电流导致线路发热；蓄电池接线需注意正负极性，严禁反接。
- 通讯线采用屏蔽双绞线，屏蔽层单端接地（接地电阻≤4Ω），与强电电缆分开布线（间距≥30cm），避免电磁干扰影响通讯稳定性；多模块并联时，需通过专用同步线缆连接，确保负载均分。
- 模块安装需牢固固定，避免振动导致接线松动；安装位置应远离变频器、大功率电机等强电磁干扰源，降低干扰对模块切换性能的影响。
5.2 维护建议
- 日常状态检查：每日观察模块状态指示灯，正常运行时“电源灯”“运行灯”常亮，蓄电池正常时“电池灯”常亮；若“故障灯”点亮，需立即通过控制系统查看故障类型（如过压、电池故障等）。
- 蓄电池维护：每月检查蓄电池外观（无鼓包、漏液），测量蓄电池端电压（正常浮充电压13.5V~13.8V）；每季度进行一次“放电测试”，断开主电源让蓄电池供电30分钟，检测电池容量是否满足要求，每年更换一次老化蓄电池。
- 电气参数校准：每半年使用高精度万用表校准模块输出电压，确保输出精度在±0.5%范围内；检查切换时间是否≤5ms，可通过示波器监测主备电源切换瞬间的电压波形。
- 故障处理流程：当模块报警时，先断开主电源，检查输入电压是否正常；若为蓄电池故障，更换蓄电池后复位模块；若为输出过流，排查负载是否短路，排除故障后重新合闸；若模块内部故障，需联系专业人员维修，禁止自行拆解。
- 环境与清洁：每月清理模块表面及控制柜内粉尘，保持通风口畅通；高温季节检查散热风扇运行情况（若配备），潮湿环境下加装防潮装置，避免模块内部电路受潮腐蚀。
