ABB REC650 1MRK008514-CB 多功能断路器
产品详情

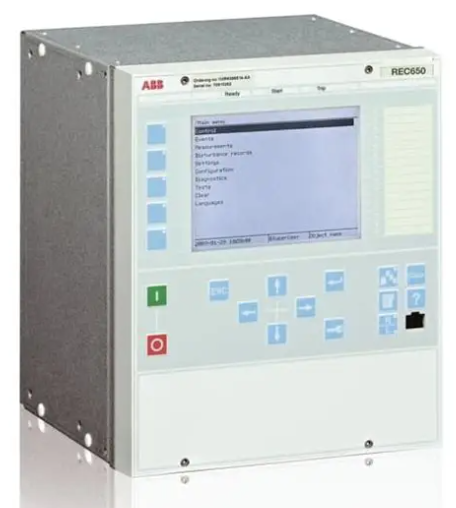

ABB REC650 1MRK008514-CB 多功能断路器
核心定位与设计理念
REC650 1MRK008514-CB 并非传统意义上的机械断路器本体，而是集保护、控制、测量、通信于一体的智能电子装置，通过与断路器机械本体联动，实现对配电回路的全生命周期管理。其设计严格遵循IEC 61850国际标准，采用模块化硬件架构和分层软件设计，既满足常规保护的可靠性要求，又适配智能电网对数据交互和远程运维的需求。
该装置的核心设计理念围绕“安全可靠、精准高效、灵活适配”展开，通过内置高性能处理器和高精度数据采集模块，实现毫秒级故障识别与保护动作，同时支持多种通信协议和扩展模块，可根据不同应用场景灵活配置功能。
核心功能体系
2.1 全面的保护功能
REC650 1MRK008514-CB 针对中压配电网络常见故障类型，提供覆盖相间、接地、过负荷等场景的完整保护方案，保护逻辑可通过软件灵活配置，适配不同电网拓扑结构。
- 相间故障保护：包含三段式过电流保护（速断、限时速断、过流）、短路短延时保护、反时限过电流保护等，可根据故障电流大小和持续时间精准动作，避免故障扩大。其中速断保护动作时间最快可达10ms，适用于关键负荷回路的快速故障切除；
- 接地故障保护：支持小电流接地系统（中性点不接地、经消弧线圈接地）和大电流接地系统的接地故障保护，通过零序电流、零序电压检测，实现接地故障的精准定位与切除，减少接地故障对电网的影响；
- 特殊保护功能：配备过电压保护、低电压保护、频率异常保护、重合闸功能（含检同期、检无压逻辑），同时支持电动机回路的堵转保护、启动时间过长保护，适配电动机负载的特殊运行需求；
- 后备保护与联锁：具备断路器失灵保护、死区保护等后备保护功能，同时支持与隔离开关、接地开关的电气联锁，防止误操作引发安全事故。
2.2 精准的测量与监控
装置内置高精度AD采集模块，可实现对回路电流、电压、功率、电能、功率因数等电参量的实时测量，测量精度满足0.2级要求，支持基波、谐波分量的分离测量，为电网电能质量分析提供数据支撑。
监控功能涵盖断路器运行状态（分合闸位置、储能状态）、装置自身状态（电源、模块运行、通信状态）、故障信息记录（故障类型、故障电流、动作时间）等，所有数据可通过本地显示界面或远程监控系统实时查看。同时支持事件记录功能，可存储最近1000条操作事件和故障事件，记录分辨率达1ms，便于故障追溯与分析。
2.3 灵活的控制与操作
REC650 1MRK008514-CB 支持多种控制方式，满足本地操作与远程运维的双重需求：
- 本地控制：通过装置面板上的操作按钮（分闸、合闸、储能）和LCD显示界面，实现断路器的直接操作与参数配置，操作过程具备权限验证和防误逻辑；
- 远程控制：通过通信网络接收上级监控系统（如SCADA、DCS）的控制指令，实现断路器的远程分合闸、参数整定、保护投退等操作，控制指令采用加密传输，确保操作安全性；
- 自动控制：支持与电网自动化系统联动，实现基于逻辑判据的自动操作，如备自投逻辑、故障自动隔离与恢复等，提升电网供电可靠性。
2.4 高效的通信能力
作为智能电网的关键节点设备，该装置具备强大的通信功能，严格遵循IEC 61850标准，支持GOOSE（面向通用对象的变电站事件）和SV（采样值）服务，实现与其他智能设备的快速数据交互和信息共享。
通信接口配置灵活，标配以太网接口（RJ45）、RS-485接口，支持TCP/IP、Modbus RTU/TCP、IEC 60870-5-103等多种通信协议，可无缝接入不同厂家的监控系统。同时支持通信状态自诊断功能，当通信链路异常时，及时发出告警信号，保障数据传输的稳定性。
技术参数详解
3.1 基本参数
参数类别
具体指标
适用电压等级
6-35kV
额定工作电源
DC 24V/48V/110V/220V；AC 110V/220V（可选）
功耗
正常运行时≤15W，保护动作时≤20W
工作环境温度
-25℃~+70℃（宽温版可选）
存储环境温度
-40℃~+85℃
相对湿度
5%~95%，无凝露
防护等级
IP42（面板），IP20（装置内部）
3.2 保护与测量参数
参数类别
具体指标
电流测量范围
0.1In~20In（In为额定电流，可配置）
电压测量范围
0.1Un~1.2Un（Un为额定电压）
测量精度
电流、电压：0.2级；功率、电能：0.5级
保护动作时间
速断保护≤10ms，其他保护≤50ms
重合闸时间
0.1s~30s，可灵活整定
故障录波容量
支持16路模拟量录波，录波长度可配置
3.3 通信参数
参数类别
具体指标
以太网接口
2个10/100Mbps自适应以太网口，支持IEC 61850 GOOSE/SV
串行接口
2个RS-485接口，支持Modbus RTU、IEC 60870-5-103
通信距离
以太网≤100m（双绞线）；RS-485≤1200m（屏蔽双绞线）
结构设计与安装
4.1 硬件架构
REC650 1MRK008514-CB 采用模块化硬件设计，主要由核心控制模块、模拟量输入模块、开关量输入/输出模块、通信模块和电源模块组成。各模块采用插拔式设计，便于现场维护和功能扩展。装置尺寸紧凑，标准安装方式为19英寸机架安装，占用空间小，适配变电站控制室的标准化布局。
4.2 人机交互界面
装置配备2.8英寸彩色LCD显示屏幕，分辨率为320×240，支持中文、英文等多种语言显示。操作面板上设有6个功能按键和1个紧急操作按钮，可实现参数整定、状态查询、故障复位等操作。同时支持通过USB接口进行数据导出和软件升级，提升运维便利性。
4.3 安装要求
- 安装位置需远离强磁场、强干扰源，避免阳光直射和雨水浸泡；
- 安装时需保证装置通风良好，周围预留至少5cm的散热空间；
- 接线需严格按照接线图进行，模拟量回路、开关量回路、通信回路应分开布线，避免交叉干扰；
- 安装完成后需进行绝缘测试，确保回路绝缘性能符合要求。
应用场景
REC650 1MRK008514-CB 凭借其全面的功能和灵活的配置，广泛应用于以下场景：
1. 工业企业配电系统：如化工、冶金、制造业等企业的车间配电回路、电动机控制回路，实现对重要负荷的精准保护和可靠控制，减少生产中断风险；
2. 城市电网变电站：用于10kV、35kV等级的配电变电站，作为出线断路器、分段断路器的保护与控制装置，支持与变电站自动化系统联动，实现无人值守运维；
3. 新能源接入系统：如分布式光伏、风电项目的并网回路，具备频率异常、电压波动等特殊保护功能，保障新能源发电系统与电网的安全稳定互联；
4. 公共设施配电系统：如医院、数据中心、轨道交通等对供电可靠性要求极高的场所，通过精准保护和快速故障切除，确保关键负荷的持续供电。
使用注意事项
- 装置投入运行前，需完成参数整定（如额定电流、保护定值、通信参数等），确保参数与实际运行工况匹配；
- 定期对装置进行巡检，检查电源状态、通信链路、接线端子是否松动，显示屏是否正常显示；
- 软件升级需由专业人员操作，升级前需备份当前配置参数，避免升级失败导致参数丢失；
- 当装置出现告警信号时，应及时查看告警信息，分析故障原因并进行处理，避免故障扩大；
- 装置的维修需由ABB授权服务人员进行，禁止非专业人员擅自拆卸或维修，以免影响设备性能或引发安全事故。
