ABB RER 103 总线连接模块
产品详情

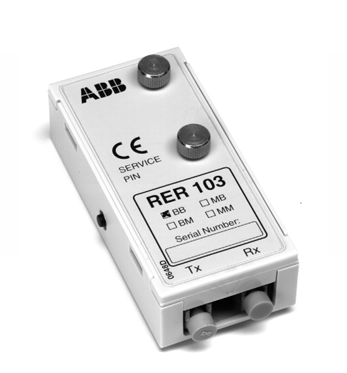

ABB RER 103 总线连接模块
产品概述
ABB RER 103 总线连接模块是用于RE_500 设备与光纤 SPA、LON® 及 IEC 60870-5-103 总线间的接口单元，可将光纤信号与 RS-485 电信号双向转换，通过 9 针 D 型连接器插接在 RE_500 设备背板并从中取电（5V dc）；支持环形（Loop）和星形（Star）两种总线拓扑，拓扑与线路空闲状态（灯亮 / 灭）通过跳线选择，且对应不同协议（SPA 仅环形 + 灯灭，LON® 仅星形 + 灯灭，IEC 103 支持星形 + 灯亮 / 灭）；提供塑料光纤、玻璃光纤两类连接器组合（4 种型号），玻璃光纤最大传输距离 1000m、塑料光纤 10m，最高数据传输速率 1.25 Mbps，工作温度范围 - 10...55°C。
产品通用信息（General）
核心功能：作为RE_500 设备与光纤总线（SPA、LON®、IEC 60870-5-103）的接口单元，实现双向信号转换—— 将光纤总线的光信号转为 RE_500 设备所需的 RS-485 电信号，反之亦然。
物理连接：
插接方式：通过 RE_500 设备背板的9 针 D 型微型连接器（RS-485 接口）安装
适用范围：兼容所有配备 9 针 D 型连接器的 RE_500 设备
供电与特殊设计：
供电来源：从 RE_500 设备的 D 型连接器取电（5V dc）
特殊组件：含LON® 节点 Service Pin，通过 RS-485 接口连接至所接设备的 Neuron® 芯片
工作原理（Principle of operation）

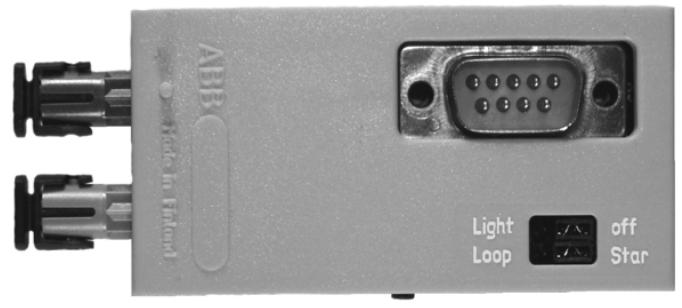

拓扑与状态选择：
支持拓扑：环形（Loop）、星形（Star），通过跳线设置
线路空闲状态：可选择 “灯亮（Light on）” 或 “灯灭（Light off）”，通过跳线设置
信号传输规则：
环形拓扑：从光纤接收器接收的消息，同时传输至光纤发射器和 RS-485 接口
星形拓扑：从光纤接收器接收的消息，仅传输至 RS-485 接口
共性规则：从 RS-485 接口接收的消息，在两种拓扑下均传输至光纤发射器
协议与拓扑 / 状态对应关系（表 2-1）：
拓扑（Topology） 线路空闲状态（Light on/off） 支持协议（Protocol）
星形（Star） 灭（Off） LON®、IEC 60870-5-103
星形（Star） 亮（On） IEC 60870-5-103
环形（Loop） 灭（Off） SPA
环形（Loop） 亮（On） 不支持（Not supported）
特殊功能：在 LON® 总线通信中，RER 103 支持冲突检测（collision detection）
四、结构设计（Construction）
硬件组成：由印刷电路板（printed circuit board） 和塑料外壳（plastic case） 构成
光纤连接：
输入接口：Rx（接收外来光纤信号）
输出接口：Tx（向外发送光纤信号）
光纤处理要求：需遵循手册 1MRS752089-MUM《Plastic-core fibre-optic cables. Features and instructions for mounting》的安装规范
连接器类型：提供两种光纤连接器组合选项：
双塑料光纤连接器
双玻璃光纤连接器
1 个塑料 + 1 个玻璃光纤连接器
机械尺寸（图 3-1）：
宽度：35.0mm
高度：73.0mm
深度：20.0mm
型号标识（Type designation）
型号划分规则：按发射器（Transmitter） 和接收器（Receiver） 的光纤类型（塑料 / 玻璃）划分，共 4 种型号（表 4-1）：
型号标识（Type designation） 发射器类型（Transmitter） 接收器类型（Receiver） 订货号（Ordering number）
RER 103 塑料（PLASTIC） 塑料（PLASTIC） RER103-BB
RER 103 塑料（PLASTIC） 玻璃（GLASS） RER103-BM
RER 103 玻璃（GLASS） 塑料（PLASTIC） RER103-MB
RER 103 玻璃（GLASS） 玻璃（GLASS） RER103-MM
兼容限制：
LON® 星形耦合器（RER 111）
IEC 星形耦合器（125）
上述两种耦合器仅支持玻璃 - 玻璃和塑料 - 塑料的收发器连接，不支持混合类型（塑料 - 玻璃、玻璃 - 塑料）
光纤连接器与技术参数（Fibre-optic connectors and technical data）
光纤连接器参数（表 5-1）：
参数类型 玻璃光纤（Glass fibre） 塑料光纤（Plastic fibre）
电缆连接器 ST 连接器（ST connector） 卡扣式连接器（Snap-in connector）
电缆直径 62.5/125 μm 1 mm
最大电缆长度 1000 m 10 m
波长 820-900 nm 660 nm
发射功率 -13 dBm（型号 HFBR-1414） -13 dBm（型号 HFBR-1521）
通用技术参数（表 5-2）：
辅助电源：由主机设备提供（5V dc）
最大功耗（Burden）：~0.4 W
最高数据传输速率（Max data transfer rate）：1.25 Mbps
工作温度范围（Operating temperature range）：-10...55°C
存储温度范围（Storage temperature range）：-40...70°C
