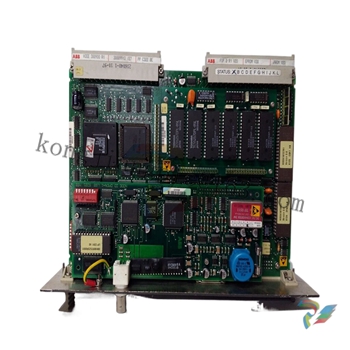

ABB XVC768AE102 3BHB007211R0102 模拟输入模块
产品详情
ABB XVC768AE102 3BHB007211R0102 模拟输入模块
核心定位与技术特性
XVC768AE102 3BHB007211R0102模拟量输入模块的核心定位是“工业级高精度信号采集单元”，其设计围绕“超高精度、超强抗扰、高可靠性”三大核心需求，相比常规模拟量输入模块，具备以下突出技术特性：
1. 超高精度信号采集：采用24位高分辨率ΔΣ型AD转换芯片，配合高精度信号调理电路，采集精度达±0.01%FS，温漂控制在±10ppm/℃以内，远优于行业常规标准；支持16路差分模拟量输入通道，通道间相互隔离，可同时采集多类型高精度信号，满足复杂工业场景的多参数监测需求。
2. 多类型信号兼容：具备极强的信号适配能力，单模块可灵活配置为热电偶（TC）模式（支持K、E、J、T、S等全系列类型）、热电阻（RTD）模式（支持PT100、PT1000、Cu50等）及标准电信号模式（4-20mA、0-10V、0-5V），无需更换模块即可适配不同传感器类型，提升系统配置灵活性。
3. 多重抗干扰与保护：采用“通道-模块-系统”三级隔离设计，通道间隔离电压达2500Vrms，模块与系统间隔离电压达1500Vrms；内置多级EMC滤波电路，符合IEC 61000-4系列电磁兼容标准，可有效抵御工业现场的共模干扰、串模干扰及浪涌冲击；同时具备过流、过压、断线检测保护功能，保障模块与传感器安全。
4. 高速数据传输能力：支持PROFIBUS DP-V2、EtherNet/IP等高速工业总线，通信速率最高可达100Mbps，总线循环时间最短可至0.1ms，能实时将采集的高精度数据上传至控制器，满足工业控制的高实时性需求。
5. 极端环境适应性：采用宽温工业级元器件，工作温度范围覆盖-40℃~+70℃，存储温度范围-55℃~+85℃；具备IP20防护等级，可耐受工业现场的粉尘、振动（符合IEC 60068-2-6标准）及宽范围电源输入（DC 24V±20%），平均无故障运行时间（MTBF）超过30万小时。
核心功能与应用价值
XVC768AE102 3BHB007211R0102模拟量输入模块作为工业控制系统的“数据采集前端核心”，其功能聚焦于模拟信号的精准采集、智能处理与可靠传输，具体核心功能及应用价值如下：
1. 多类型信号精准采集与调理
模块针对不同类型信号配备专用调理电路：对于热电偶信号，集成高精度冷端补偿电路（补偿精度±0.1℃），有效消除环境温度对测量结果的影响，支持断线检测与故障报警；对于热电阻信号，采用4线制/3线制接线模式，降低导线电阻带来的测量误差，确保温度测量精度；对于4-20mA等标准电信号，通过高精度采样电阻与低噪声运算放大器实现无失真采集，内置数字滤波算法可根据需求调整滤波等级，滤除高频噪声干扰。在火电机组锅炉控制系统中，可同时采集炉膛温度（S型热电偶）、主蒸汽温度（PT100）、给水压力（4-20mA）等关键参数，为锅炉燃烧控制提供精准数据依据。
2. 智能故障诊断与预警
集成全方位智能诊断功能，可实时监测模块自身状态（电源、总线通信、AD转换单元）与通道状态（信号超量程、断线、短路、传感器故障），当检测到异常时，立即通过总线向上位系统上传详细故障信息（含故障通道地址、故障类型、故障发生时间），同时通过模块自身LED指示灯（电源灯PWR、运行灯RUN、故障灯ERR、通道状态灯CHx）进行分级告警。在核电常规岛控制系统中，该功能可快速定位故障点，为运维人员提供精准故障信息，缩短故障排查时间，提升系统安全冗余。
3. 灵活参数配置与校准
支持通过ABB Control Builder M、Symphony Plus Engineering等专用软件进行参数配置，可针对每路通道独立设置信号类型、采样速率（10Hz-1000Hz可调）、报警阈值、滤波等级等参数，满足不同工艺场景的测量需求；模块支持自动校准与手动校准两种模式，通过软件即可完成通道精度校准，无需拆卸模块，简化校准流程，降低运维成本。在化工反应釜控制系统中，可根据不同反应阶段的需求，灵活调整温度、压力通道的采样速率与报警阈值，提升控制精度。
4. 冗余设计与高可靠性保障
支持模块级与总线级双重冗余配置，可与冗余控制器、冗余总线配合使用，当主模块或主总线出现故障时，系统可在毫秒级完成冗余切换，确保数据采集不中断；模块电源单元采用冗余设计，支持双电源输入，进一步提升系统运行可靠性。在石油化工大型加氢装置中，冗余设计可有效避免因模块故障导致的生产中断，保障装置连续稳定运行。
5. 便捷维护与热插拔功能
支持带电热插拔功能，在系统不停机的情况下可完成模块的安装、更换与维护，配合模块化接线端子与清晰的标识，极大简化了现场接线与维护流程；模块内置存储单元，可本地保存配置参数与故障日志，更换模块后无需重新配置参数，直接导入即可恢复运行。在冶金厂连铸机控制系统中，热插拔功能可在不中断连铸过程的前提下更换故障模块，避免非计划停机造成的重大经济损失。
结构组成与关键接口
XVC768AE102 3BHB007211R0102模拟量输入模块采用标准化工业封装设计，结构紧凑且便于安装维护，主要由信号采集调理单元、AD转换单元、核心控制单元、总线通信单元、电源单元及状态指示单元组成，各部分功能协同互补：
组成部分
核心部件
关键接口/特性
功能作用
信号采集调理单元
高精度运算放大器、冷端补偿芯片、隔离芯片
16路差分输入通道，支持TC/RTD/4-20mA/0-10V
实现各类模拟信号的采集、调理与隔离转换
AD转换单元
24位ΔΣ型AD转换芯片、时钟芯片
转换精度±0.01%FS，采样速率10Hz-1000Hz可调
将模拟信号转换为高精度数字信号
核心控制单元
32位高性能微处理器、程序存储器、数据存储器
支持多通道并行处理，内置故障诊断算法
统筹信号处理、参数运算、故障诊断与指令分发
总线通信单元
高速总线控制器、光电隔离芯片
1路PROFIBUS DP-V2/1路EtherNet/IP，速率最高100Mbps
实现与控制器及上位系统的高速数据交互
电源单元
宽范围冗余电源模块、过流过压保护电路
输入：DC 24V±20%，支持双电源冗余输入
为模块各单元提供稳定、安全的冗余电源供给
状态指示单元
LED指示灯组
PWR（电源）、RUN（运行）、ERR（故障）、CHx（通道状态）
直观反馈模块及各通道运行状态，便于故障排查
安装调试与使用维护要点
为充分发挥XVC768AE102 3BHB007211R0102模拟量输入模块的性能优势，确保控制系统长期稳定运行，需严格遵循以下安装调试与使用维护规范：
1. 安装规范
- 模块需安装在标准DIN导轨上，推荐安装于19英寸密闭控制柜内，安装位置应远离高温热源（如功率模块、加热器）、强电磁辐射源（如变频器、牵引变流器），确保控制柜内通风良好或配备散热风扇，环境温度控制在-40℃~+70℃，湿度5%~95%无凝露。
- 接线时需严格区分电源端子、信号输入端子与总线通信端子：电源线路采用2.5mm²铜芯电缆，单独布线并加装1A熔断器；热电偶信号采用专用补偿导线，热电阻信号优先采用4线制接线，模拟量信号采用屏蔽双绞线（屏蔽层单端接地，接地电阻小于1Ω）；总线线路采用专用工业总线电缆，总线末端模块需接入匹配的终端电阻。
- 模块安装需牢固，避免因设备振动导致接线松动；多模块并排安装时，模块间间距应不小于10mm，确保散热良好；接线完成后需使用扭矩扳手按规定扭矩（1.2N·m）紧固端子，避免虚接导致信号异常。
2. 调试要点
- 调试前需通过专用软件完成模块参数配置，包括总线地址、通信速率、各通道信号类型、采样速率、报警阈值、滤波等级等，确保与控制器的通信协议及参数一致；对于热电偶通道，需在软件中设置冷端补偿方式（内部补偿/外部补偿）。
- 上电调试时，先接通模块冗余电源，观察PWR灯是否常亮（双电源正常时双灯亮），再接通控制器电源，检查RUN灯（常亮）与通信灯（闪烁）状态，确认模块与控制器通信正常；随后对各通道进行精度校准，通过标准信号发生器输入0%FS、50%FS、100%FS三个点的标准信号，验证采集精度是否符合要求。
- 系统联调阶段，模拟现场各类工况（如信号超量程、传感器断线），测试模块故障诊断功能是否正常；同时测试冗余切换功能，人为断开主模块或主电源，观察系统是否能快速完成冗余切换，确保数据采集不中断。
3. 日常维护
- 每日巡检时，重点观察模块指示灯状态，检查控制柜内温度与湿度，清理模块表面粉尘（使用干燥软布），确保模块无异常发热现象（表面温度不超过60℃）。
- 每月定期通过上位系统查看模块运行日志，分析通道信号波动情况，重点关注信号超量程、通信中断、传感器故障等异常记录，及时排查潜在问题；对关键通道进行抽样校准，验证采集精度。
- 每季度对模块进行一次全面检查，包括接线端子紧固性、电缆老化情况、屏蔽层接地可靠性，对松动的端子进行重新紧固，更换老化电缆；检查冗余电源工作状态，确保双电源切换正常。
- 每年进行一次全通道精度校准与软件固件升级，通过高精度标准校准设备对各通道进行多点校准，从ABB官方渠道获取最新固件版本并完成升级，提升模块性能与兼容性。
4. 常见故障处理
- 电源灯（PWR）不亮：检查双电源输入是否正常，熔断器是否熔断，电源端子接线是否松动或反接；若电源正常则可能为模块电源单元故障，需切换至冗余模块并联系ABB售后维修。
- 通信灯不亮/常亮：检查总线电缆连接是否可靠，模块总线地址与通信速率配置是否与控制器一致，总线终端电阻是否接入；排查总线控制器或冗余总线是否故障，可通过替换模块法定位问题。
- 通道故障灯（CHx）亮：对应通道出现信号超量程、断线、短路或传感器故障，检查该通道传感器是否正常，接线是否松动，信号线路是否存在干扰；若传感器正常则对该通道进行重新校准。
- 采集精度下降：检查信号线路是否存在强干扰，对通道进行重新校准；若为热电偶通道，检查冷端补偿是否正常；若问题仍存在则可能为AD转换单元故障，需切换至冗余模块。
- 冗余切换失败：检查冗余配置参数是否正确，冗余总线连接是否可靠，主备模块通信是否正常；重新配置冗余参数并测试切换功能。
