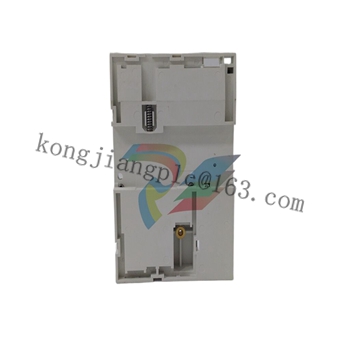

ABB AD02 多通道集成 I/O 模块
产品详情
ABB AD02 多通道集成 I/O 模块
核心定位与技术特性
AD02多通道集成I/O模块的核心定位是“工业现场信号的高精度采集与高效输出单元”，其设计围绕“多通道集成、高可靠性、强适应性”三大核心需求，相比传统分立I/O模块，具备以下突出技术特性：
1. 高密度通道集成：采用紧凑型封装设计，在标准模块尺寸内集成最多16路模拟量输入（AI）、8路模拟量输出（AO）或16路数字量输入（DI）/16路数字量输出（DO）通道（具体通道配置依型号细分），通道密度较传统模块提升30%以上，有效节省控制柜安装空间。
2. 高精度信号处理：模拟量通道采用16位高分辨率AD/DA转换芯片，采集精度达±0.05%FS，输出精度达±0.1%FS，支持4-20mA、0-10V、RTD（热电阻）、TC（热电偶）等多种信号类型，可满足温度、压力、流量等关键工艺参数的精准采集与控制需求。
3. 全方位隔离保护：采用通道间相互隔离与模块整体隔离双重设计，模拟量通道隔离电压达2500Vrms，数字量通道隔离电压达1500Vrms，同时具备过流、过压、反接保护功能，有效抵御工业现场共模干扰、串模干扰及电源波动，保障信号传输与模块自身安全。
4. 灵活配置与兼容性：支持通过ABB Control Builder或专用配置软件进行通道信号类型、采样速率、报警阈值等参数的灵活配置，兼容PROFIBUS DP、EtherNet/IP等主流工业总线，可无缝接入ABB及第三方控制系统，适配不同自动化场景需求。
5. 工业级稳定运行：工作温度范围覆盖-40℃~+70℃，具备IP20防护等级，可耐受工业现场的粉尘、振动（符合IEC 60068-2-6标准）及宽范围电源输入（DC 24V±20%），平均无故障运行时间（MTBF）超过20万小时。
核心功能与应用价值
AD02多通道集成I/O模块作为工业控制系统的“信号处理前端”，其功能覆盖从现场信号采集、调理、转换到控制指令输出的全流程，具体核心功能及应用价值如下：
1. 多类型信号精准采集
模块具备丰富的信号采集能力，可适配工业现场绝大多数传感器信号：对于4-20mA电流信号（如压力变送器、液位传感器），通过内置高精度采样电阻与滤波电路实现无失真采集；对于RTD（如PT100、Cu50）和TC（如K型、J型热电偶）信号，集成专用信号调理电路，支持冷端补偿与断线检测，确保温度测量精度；对于数字量信号（如限位开关、光电传感器），支持干接点、PNP/NPN等类型，具备信号防抖与电平转换功能。在化工反应釜控制系统中，可同时采集反应温度（TC信号）、釜内压力（4-20mA）、搅拌电机运行状态（DI信号），为工艺控制提供全面数据支撑。
2. 可靠控制指令输出
模拟量输出通道可精准输出4-20mA或0-10V标准信号，用于控制调节阀、变频器、比例阀等执行机构，输出信号稳定性高，温漂小于50ppm/℃，确保执行机构动作精准；数字量输出通道支持继电器或晶体管输出，可直接驱动接触器、指示灯等设备，继电器输出容量达2A/250VAC，满足中小型负载控制需求。在电力变电站中，模块可通过AO通道控制变压器分接头调节器，通过DO通道实现断路器分合闸控制，保障电网电压稳定。
3. 信号调理与抗干扰处理
内置多级信号调理电路，对采集的原始信号进行放大、滤波、线性化处理：通过低通滤波电路滤除高频噪声干扰，通过线性化算法修正传感器非线性误差，通过隔离技术阻断干扰信号传播路径。在冶金厂高温车间，可有效滤除电弧炉产生的强电磁干扰，确保钢水温度信号的稳定采集，为冶炼工艺控制提供可靠依据。
4. 实时状态监测与故障诊断
集成完善的自诊断与故障监测功能，可实时监测模块电源状态、通道信号状态、总线通信状态，当出现信号超量程、断线、短路、电源异常等故障时，立即通过总线向上位系统上传故障信息（含故障通道地址、故障类型），同时通过模块自身LED指示灯（如通道故障灯、电源灯、通信灯）进行本地告警。在智能制造生产线中，可快速定位故障传感器或执行器，缩短故障排查时间，提升生产线稼动率。
5. 热插拔与便捷维护
支持带电热插拔功能，在系统不停机的情况下可完成模块的安装与更换，配合模块化接线端子，极大简化了现场接线与维护流程。在石油化工连续生产过程中，可在不中断生产的前提下更换故障模块，避免非计划停机造成的经济损失。
结构组成与关键接口
AD02多通道集成I/O模块采用标准化工业设计，结构紧凑且便于安装维护，主要由信号采集单元、信号输出单元、核心处理单元、总线通信单元、电源单元及状态指示单元组成，各部分功能协同互补：
组成部分
核心部件
关键接口/特性
功能作用
信号采集单元
16位AD转换芯片、信号调理电路、隔离芯片
最多16路AI通道，支持4-20mA/0-10V/RTD/TC
实现现场传感器信号的精准采集与隔离转换
信号输出单元
16位DA转换芯片、功率驱动电路、继电器/晶体管
最多8路AO通道（4-20mA/0-10V）、16路DO通道
输出控制指令，驱动执行机构动作
核心处理单元
32位嵌入式微处理器、程序存储器
支持多通道并行处理，采样速率可达100Hz/通道
统筹信号处理、参数运算、故障诊断与指令分发
总线通信单元
总线控制器、隔离芯片
1路PROFIBUS DP/EtherNet/IP接口，通信速率最高12Mbps
实现与控制器及上位系统的数据交互
电源单元
宽范围电源适配器、过流保护电路
输入：DC 24V±20%，具备反接保护
为模块各单元提供稳定、安全的电源供给
状态指示单元
LED指示灯组
PWR（电源）、RUN（运行）、ERR（故障）、CHx（通道状态）
直观反馈模块及各通道运行状态，便于故障排查
典型应用场景
AD02多通道集成I/O模块凭借其高密度通道、高精度采集、强抗干扰能力等优势，广泛应用于各类工业自动化场景，尤其适用于需要集中处理多类型信号的复杂控制需求，典型应用包括：
1. 石油化工工艺控制
在炼油厂催化裂化装置、化工厂反应釜控制系统中，作为核心信号采集单元，通过多通道同时采集原料进料流量、反应温度、釜内压力、产物组分等参数，经控制器运算后，通过模块输出通道控制进料阀门开度、加热功率、搅拌转速等，实现化工工艺的闭环控制。其高隔离性能可有效抵御化工车间的腐蚀性气体与强电磁干扰，保障系统稳定运行。
2. 电力能源监控系统
在火力发电站锅炉控制系统、风力发电场风机监控系统中，用于采集锅炉汽包水位、蒸汽压力、风机转速、发电机电压/电流等多维度参数，通过AO通道控制给水调节阀、引风机挡板，通过DO通道实现风机启停、故障跳闸等控制。其宽温设计可适应电厂高温、高湿的运行环境，确保监控数据的实时准确。
3. 智能制造生产线
在汽车零部件加工、电子元件装配等自动化生产线中，作为设备的信号接口单元，采集机床主轴温度、机械臂位置、工件检测信号等，通过总线与PLC、机器人控制器联动，输出控制指令实现机床加工参数调节、机械臂动作协同、输送线启停等功能。其热插拔特性便于生产线快速维护，提升生产效率。
4. 冶金建材生产控制
在钢铁厂连铸机控制系统、水泥厂回转窑监控系统中，用于采集钢水温度、铸坯厚度、窑体温度、物料流量等参数，通过AO通道控制结晶器冷却水量、窑体转速，通过DO通道控制输送带、给料机等设备。其强抗振动与抗干扰能力可适应冶金建材车间的恶劣运行环境，保障生产工艺稳定。
5. 市政公用工程管控
在城市供水系统、污水处理厂管控系统中，采集水厂蓄水池液位、管网压力、污水pH值、溶解氧含量等参数，通过输出通道控制水泵启停、加药泵流量、阀门开度等，实现供水压力稳定与污水处理达标排放。其工业级稳定性可确保市政工程24小时连续运行，保障民生需求。
安装调试与使用维护要点
为充分发挥AD02多通道集成I/O模块的性能优势，确保控制系统长期稳定运行，需严格遵循以下安装调试与使用维护规范：
1. 安装规范
- 模块需安装在标准DIN导轨上，推荐安装于19英寸控制柜内，安装位置应远离高温热源（如加热器、功率模块）、强电磁辐射源（如变频器、大功率电机），确保控制柜内通风良好，环境温度控制在-40℃~+70℃，湿度5%~95%无凝露。
- 接线时需严格区分电源端子、AI/AO通道端子与DI/DO通道端子，电源线路应单独布线并加装1A熔断器，模拟量信号采用屏蔽双绞线（屏蔽层单端接地，接地电阻小于4Ω），数字量信号采用普通双绞线，总线线路采用专用工业总线电缆，避免与强电线路并行敷设（间距不小于50cm）。
- 模块安装需牢固，避免因设备振动导致接线松动；多模块并排安装时，模块间间距应不小于5mm，确保散热良好；接线完成后需检查各端子连接是否可靠，避免虚接导致信号异常。
2. 调试要点
- 调试前需通过ABB Control Builder或专用配置软件，完成模块的总线地址、通信速率、通道信号类型、采样速率等参数配置，确保与控制器的通信协议及参数一致。
- 上电调试时，先接通模块电源，观察PWR灯是否常亮（正常），再接通控制器电源，检查RUN灯（常亮）与通信灯（闪烁）状态，确认模块与控制器通信正常；随后对各通道进行校准，通过标准信号发生器输入模拟信号，验证AI通道采集精度，通过控制器下发指令，检测AO/DO通道输出准确性。
- 系统联调阶段，模拟现场各类工况，测试模块信号采集与输出的实时性，同时人为模拟通道断线、短路等故障，验证模块故障诊断功能是否正常（ERR灯亮且上位系统显示详细故障信息）。
3. 日常维护
- 每日巡检时，重点观察模块指示灯状态，检查控制柜内温度与湿度，清理模块表面粉尘（使用干燥软布），确保散热良好，无异常发热现象。
- 每月定期通过上位系统查看模块运行日志，分析通道信号波动情况，重点关注信号超量程、通信中断等异常记录，及时排查潜在问题。
- 每季度对模块进行一次全面检查，包括接线端子紧固性、电缆老化情况、屏蔽层接地可靠性，对松动的端子进行重新紧固，更换老化电缆。
- 每年进行一次通道精度校准与软件固件升级，通过标准校准设备对各AI/AO通道进行精度测试与修正，从ABB官方渠道获取最新固件版本并完成升级，提升模块性能与兼容性。
4. 常见故障处理
- 电源灯（PWR）不亮：检查电源输入是否正常，熔断器是否熔断，电源端子接线是否松动或反接；若电源正常则可能为模块电源单元故障，需联系ABB售后维修。
- 通信灯不亮/常亮：检查总线电缆连接是否可靠，模块总线地址与通信速率配置是否与控制器一致，总线终端电阻是否接入（仅总线末端模块需接入），排查总线控制器或其他模块是否存在故障。
- 通道故障灯（CHx）亮：对应通道出现信号超量程、断线或短路故障，检查该通道传感器/执行器是否正常，接线是否松动，信号线路是否存在干扰；若设备正常则对模块通道进行重新校准。
- 采集/输出精度下降：检查信号线路是否存在强干扰，对通道进行重新校准，若问题仍存在则可能为AD/DA转换芯片故障，需更换模块。
