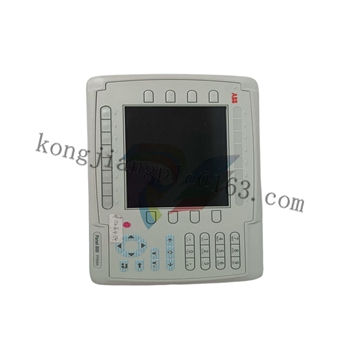

ABB REU615作为一款高性能的保护与控制装置，其面板设计紧密围绕运维操作的便捷性、信息展示的直观性以及设备状态的可控性展开。该面板是用户与装置交互的核心载体，熟练掌握其功能布局与操作逻辑，对提升设备调试效率、保障电力系统稳定运行具有重要意义。本文将从面板基本构成、核心功能区域、操作方法及注意事项四个维度，对ABB REU615面板进行全面解析。
面板基本定位与设计理念
ABB REU615主要应用于中低压电力系统的保护、控制与监测，其面板设计遵循“以人为本”的原则，兼顾专业运维人员的操作习惯与现场应急处理的时效性。面板采用模块化布局，将显示区域、操作区域、状态指示区域清晰划分，同时具备防尘、防误触的结构设计，可适应电力配电室、变电站等复杂工业环境。
面板整体采用高强度工程塑料材质，表面经过防刮花处理，关键操作按键采用凸起式设计并带有明确标识，便于操作人员在光线较暗或佩戴绝缘手套时快速定位与操作。
面板核心功能区域详解
ABB REU615面板按功能可划分为显示区域、操作按键区域、状态指示区域三大核心部分，各区域协同工作，实现设备信息的全面呈现与精准控制。
1. 显示区域：信息呈现的核心载体
显示区域采用高分辨率单色或彩色LCD显示屏，尺寸通常为3.5英寸或4.3英寸，具备宽视角、高对比度的特点，可在强光或低光环境下清晰显示内容。显示屏主要呈现以下信息：
- 运行状态信息：包括装置当前运行模式（正常、调试、故障）、系统时间、电压/电流实时值、功率因数等关键电参数，部分参数支持实时曲线展示，便于操作人员直观掌握电网运行状态。
- 保护事件信息：当系统出现过流、过压、短路等故障时，显示屏会立即弹出故障类型、发生时间、故障参数等详细信息，并支持历史事件查询，为故障排查提供依据。
- 设置菜单界面：通过操作按键进入设置菜单后，显示屏会呈现装置参数配置界面，包括保护定值设定、通信参数配置、逻辑功能选择等，参数设置过程中会有明确的输入提示与校验反馈。
- 告警信息：当装置自身出现硬件故障（如电源异常、通信中断）或监测到电网异常趋势时，会显示告警提示，部分严重告警会伴随声光报警。
2. 操作按键区域：精准控制的关键接口
操作按键区域位于显示屏下方或侧方，按功能可分为功能快捷键、导航按键、确认/取消按键及数字输入按键，部分型号还配备自定义按键，满足个性化操作需求。各按键功能如下：
按键类型
具体按键
核心功能
功能快捷键
“运行”“设置”“事件”“复归”
一键进入对应功能界面，“复归”键可清除当前告警或故障状态（需满足复归条件）
导航按键
上、下、左、右方向键
用于菜单导航、参数选择及光标移动，在曲线查看时可控制时间轴缩放
确认/取消按键
“确认”“取消”
确认当前操作或退出当前界面，参数设置时“确认”键触发参数保存校验
数字输入按键
0-9数字键、小数点键
用于保护定值、通信地址等数值参数的输入，支持单位切换（如A/kA、V/kV）
自定义按键
“F1”“F2”（可配置）
可通过软件配置为常用功能快捷键，如“紧急分闸”“定值切换”等
3. 状态指示区域：直观反馈设备运行状态
状态指示区域由多个LED指示灯组成，通常采用不同颜色区分状态类型（红色表示故障/告警，绿色表示正常运行，黄色表示待命/调试），部分指示灯具备闪烁功能以传递更精准的信息。主要指示灯及含义如下：
- 电源指示灯（PWR）：绿色常亮表示装置电源正常；不亮表示电源故障；闪烁表示电源处于备用或过渡状态。
- 运行指示灯（RUN）：绿色常亮表示装置正常运行；闪烁表示装置处于调试模式或通信状态；不亮表示装置未启动。
- 故障指示灯（FAULT）：红色常亮表示发生严重故障（如保护动作、硬件损坏）；闪烁表示存在非紧急故障（如参数异常）；不亮表示无故障。
- 告警指示灯（ALM）：黄色常亮或闪烁表示存在告警信息，具体告警类型需结合显示屏查看。
- 通信指示灯（COM）：绿色闪烁表示通信正常（闪烁频率对应通信速率）；不亮表示通信中断；红色闪烁表示通信异常（如数据传输错误）。
- 保护动作指示灯（TRIP）：红色常亮表示保护动作已出口；闪烁表示保护动作请求已发出但未执行；不亮表示无保护动作。
面板基本操作流程
掌握ABB REU615面板的基本操作流程，可大幅提升设备调试与运维效率。以下为常见操作的标准流程：
1. 设备启动与状态检查
1. 接通装置电源，观察电源指示灯（PWR）是否变为绿色常亮，若不亮需检查电源回路。
2. 等待设备自检完成（约3-5秒），运行指示灯（RUN）变为绿色常亮，说明装置进入正常运行状态。
3. 查看显示屏主界面，确认电压、电流等实时参数是否在正常范围，无异常告警信息。
2. 保护定值设置
1. 按下“设置”快捷键，进入参数设置主菜单。
2. 通过方向键选择“保护定值”选项，按下“确认”键进入子菜单。
3. 选择需要设置的定值项（如过流定值、速断定值），按下“确认”键进入编辑模式。
4. 通过数字按键输入目标数值，按下“确认”键，显示屏提示“参数保存中”，完成后返回上一级菜单。
5. 设置完成后，按下“运行”快捷键返回主界面，确认定值设置已生效。
3. 故障事件查询
1. 当故障指示灯（FAULT）亮起时，按下“事件”快捷键进入事件查询界面。
2. 通过方向键切换“当前事件”“历史事件”选项，查看故障发生时间、类型及相关参数。
3. 若需导出事件记录，可在“事件菜单”中选择“导出”选项，通过通信接口将数据上传至后台系统。
4. 故障处理完成后，按下“复归”键清除故障状态，故障指示灯熄灭。
4. 装置调试模式操作
1. 在主界面按下“设置”+“确认”组合键（部分型号为长按“调试”键），输入调试密码进入调试模式，此时运行指示灯（RUN）开始闪烁。
2. 在调试菜单中可进行逻辑功能测试、输出回路校验等操作，操作完成后需退出调试模式，装置恢复正常运行状态。
面板操作注意事项
为保障设备安全与操作准确性，在使用ABB REU615面板时需注意以下事项：
- 权限管理：参数设置、调试模式等关键操作需输入对应权限密码，严禁非授权人员修改核心参数，密码需定期更换并做好保密。
- 操作环境：面板操作时需确保现场无强电磁干扰、无粉尘水雾，操作人员需佩戴干净手套，避免指纹或污渍影响按键灵敏度与显示屏清晰度。
- 紧急操作：当发生严重故障时，若面板操作无法及时控制，应立即通过外部紧急分闸装置切断回路，避免故障扩大。
- 参数备份：在修改保护定值、通信参数等核心配置前，需通过后台系统或面板“备份”功能保存当前参数，以便操作失误时快速恢复。
- 日常维护：定期用干燥软布擦拭面板，清除表面灰尘；检查按键是否存在卡滞、失灵情况，指示灯是否正常显色，发现问题及时处理。
