ABB TB840A 3BSE037760R1模块化集群调制解调器
产品详情

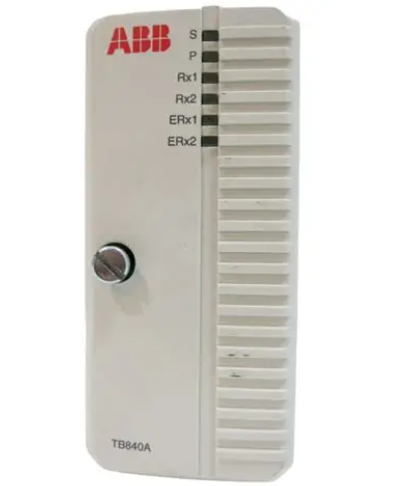

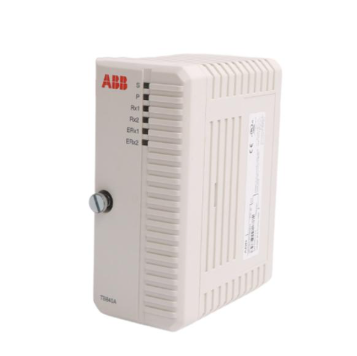

ABB TB840A 3BSE037760R1模块化集群调制解调器
ABB TB840A 3BSE037760R1 是一款面向工业级远程通信场景的模块化集群调制解调器，隶属于ABB Advant OCS及800xA控制系统的通信硬件家族。作为工业控制网络中远程数据传输的“桥梁”，该设备整合了集群通信、多协议适配、信号增强及冗余备份等核心能力，专门解决工业现场分散设备与中央控制系统之间的远距离数据交互问题，广泛应用于油气开采、矿山冶金、城市管网、偏远电站等对通信稳定性、抗干扰性及环境适应性有严苛要求的领域。其模块化设计与高可靠性，为工业远程监控、数据采集及控制指令传输提供了稳定高效的通信保障。
核心特性与优势
1. 模块化架构与灵活配置
设备采用标准化模块化设计，支持电源模块、通信模块、信号处理模块的独立插拔与组合配置。用户可根据通信距离、数据量及现场环境需求，灵活选配GPRS/4G/LTE等蜂窝通信模块，或RS485/RS232等有线通信模块，最多可扩展4个通信子模块，实现“一设备多链路”的通信架构。这种设计不仅降低了初期采购成本，还便于后期根据网络升级需求进行模块替换，无需整体更换设备，提升了资产利用率。
2. 集群通信与多链路冗余
作为核心亮点，该设备支持集群通信技术，可接入工业专用集群网络，实现多设备间的组播通信与数据同步，适用于分散式工业场景（如油气田井口设备群、矿山采场设备）的集中数据采集。同时，设备具备多链路冗余功能，当主通信链路（如4G）出现信号中断或干扰时，可自动切换至备用链路（如GPRS或有线链路），切换时间≤500ms，确保远程通信的连续性，避免因通信中断导致的控制失效或数据丢失。
3. 工业级抗干扰与信号优化
针对工业现场复杂的电磁环境，设备内置高性能信号滤波电路与电磁屏蔽模块，通过IEC 61000-6-2/3抗干扰认证，可有效抵御高压设备、变频器等产生的电磁辐射与脉冲干扰。配备高增益外接天线接口，支持360°信号接收，在偏远山区、地下矿井等弱信号环境下，可通过外接定向天线增强信号强度，确保通信链路的稳定。数据传输采用AES 256位加密算法，防止数据在传输过程中被窃取或篡改，保障工业数据安全。
4. 宽温域适应与高可靠性
采用工业级强化元器件与密封外壳设计，经过严苛的环境适应性测试，可在-40℃~70℃的极端温度范围、湿度5%~95%（无凝露）的潮湿环境下稳定运行。设备支持过电压、过电流、短路及浪涌保护，电源输入范围宽至10V~36V DC，可适应工业现场不稳定的供电环境。平均无故障工作时间（MTBF）超8万小时，满足偏远工业场景对设备低维护的需求。
5. 便捷管理与远程诊断
支持通过ABB Communication Studio专用软件进行参数配置与状态监控，提供图形化操作界面，工程师可快速完成通信协议、链路优先级、数据传输周期等参数的设置。设备具备远程诊断功能，可实时上传自身运行状态（如电源电压、模块温度、信号强度、链路质量）至中央控制系统，当出现故障时，通过短信、邮件或系统报警等方式及时通知运维人员，实现故障的快速定位与远程排查，降低现场维护成本。
关键技术参数
基本信息
型号
TB840A 3BSE037760R1
基本信息
所属系统
ABB Advant OCS / 800xA 控制系统
模块化配置
模块插槽/类型
4个标准插槽，支持GPRS/4G/LTE/RS485/RS232模块
通信性能
蜂窝通信频段
4G：TD-LTE/FDD-LTE；GPRS：GSM 850/900/1800/1900MHz
通信性能
数据传输速率
4G：下行≤150Mbps，上行≤50Mbps；GPRS：≤115.2kbps
通信性能
支持协议
Modbus RTU/TCP、TCP/IP、UDP、PPP、HTTP、MQTT
通信性能
接口类型
2个RJ45以太网口、4个模块扩展接口、1个天线接口（SMA）
冗余功能
链路冗余/切换时间
支持多链路自动冗余；切换时间≤500ms
电源要求
输入电压/功耗
10V~36V DC；最大功耗≤20W（全模块工作）
环境参数
工作温度/湿度
-40℃~70℃；5%~95%（无凝露）
环境参数
防护等级/抗振性
IP30（本体）；≤3g（10Hz~500Hz）
安全特性
数据加密/保护功能
AES 256位加密；过压、过流、短路保护
物理特性
安装方式/尺寸
DIN导轨安装；150mm×100mm×80mm（长×宽×高）
可靠性指标
平均无故障工作时间（MTBF）
≥8万小时
典型应用场景
1. 油气开采行业：偏远井口远程监控
在油气田的偏远井口、输油管道沿线等分散场景中，现场压力、温度、流量等传感器数据需实时上传至中央控制室，而这些区域往往缺乏有线通信网络覆盖。TB840A调制解调器通过选配4G+GPRS双通信模块，构建冗余通信链路，将井口设备数据加密后传输至800xA控制系统。当4G信号因地形遮挡减弱时，自动切换至GPRS链路，确保数据不中断。运维人员通过远程诊断功能实时监控设备通信状态，无需频繁前往现场，大幅降低运维成本。
2. 矿山冶金行业：地下采场通信保障
在地下矿山的采场、巷道等场景中，环境潮湿、电磁干扰强且信号屏蔽严重，传统通信设备难以稳定工作。TB840A凭借-40℃~70℃的宽温域设计和IP30防护等级，适应地下恶劣环境。通过外接定向天线增强信号穿透力，采用RS485模块接入矿用传感器和执行器，将采场的瓦斯浓度、顶板压力、设备运行状态等数据通过集群通信网络传输至地面监控中心，实现对地下设备的远程控制与安全预警，保障矿山生产安全。
3. 城市管网行业：分布式站点数据采集
在城市自来水、燃气、热力管网的分布式监测站点中，大量分散的压力传感器、流量仪表需要与调度中心通信。TB840A通过模块化配置，为不同区域站点匹配最优通信方案：市区站点采用4G模块实现高速数据传输，郊区偏远站点采用GPRS模块降低成本，部分近距离站点可通过RS485模块组建有线网络。设备支持MQTT协议，可直接接入城市智慧管网平台，实现管网泄漏监测、压力调节等功能，提升城市管网的运维效率。
4. 电力能源行业：偏远电站通信互联
在偏远地区的光伏电站、小水电、变电站中，需要将发电数据、设备状态信息传输至电网调度中心。TB840A通过双电源冗余输入设计，适应电站不稳定的供电环境，采用4G/LTE模块实现发电数据的高速上传，支持与电站的PLC和SCADA系统互联，传输数据包括发电量、电压、电流、设备故障信息等。多链路冗余功能确保在极端天气导致某一通信链路中断时，数据传输不中断，保障电网调度的精准性和电站运行的稳定性。
安装与使用注意事项
- 设备应安装在通风干燥、无腐蚀性气体的环境中，户外安装需配备防水防晒控制柜，确保防护等级提升至IP54以上。安装位置应远离高压电缆、变频器等强干扰源，天线安装需避开遮挡物，确保信号接收良好。
- 接线前需确认电源电压范围与设备要求一致，电源线路应采用铜芯导线并安装保险丝，通信线路需区分信号正负极，避免接反导致模块损坏。RS485总线需采用屏蔽双绞线，屏蔽层单端接地，以太网线路需按照T568B标准制作水晶头。
- 模块配置前需通过ABB Communication Studio软件与设备建立连接，根据通信需求选择合适的通信模块，配置链路优先级、数据传输周期、加密密钥等参数。配置完成后需进行通信测试，确保数据传输正常。
- 设备投入运行前需检查天线连接是否牢固、电源是否稳定、模块是否正常识别。运行过程中定期通过软件监测信号强度、链路质量、模块温度等参数，每半年对设备进行一次除尘维护，检查接线端子的紧固性。
- 更换通信模块时需先切断设备电源，拔插模块时避免用力过猛，防止损坏插槽。固件升级需通过官方渠道获取升级文件，严格按照升级流程操作，升级过程中避免断电，防止设备变砖。
