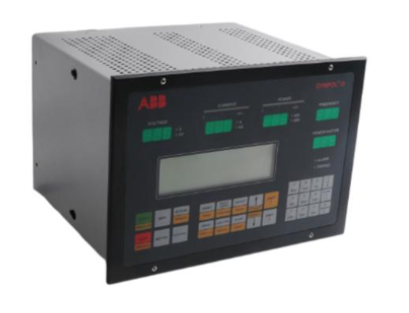

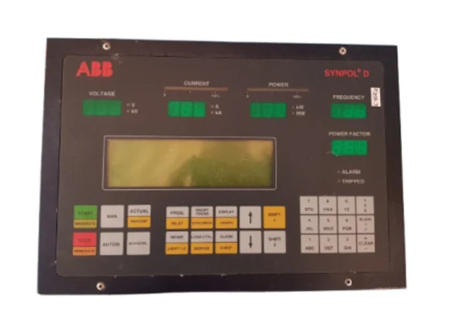

ABB CMA130 3DDE300410 显示屏前面板
产品详情
ABB CMA130 3DDE300410 显示屏前面板
产品基本概述
ABB CMA130（订货号：3DDE300410）显示屏前面板是专为ABB工业控制系统（如AC 800M、Symphony Plus及各类专用控制装置）设计的人机交互（HMI）核心组件。其核心定位是作为操作人员与控制系统之间的“可视化交互窗口”，集成显示、操作、状态反馈等功能，实现对工业控制过程的实时监控、参数设置、指令下发及故障查看，是保障生产过程高效管控与快速响应的关键操作界面。
该前面板采用工业级硬件设计，具备显示清晰、操作便捷、抗干扰性强、环境适应性好等特点，能够适应冶金、化工、电力、水处理等复杂工业现场的严苛使用需求，可直接安装于控制柜前端或操作台，为现场运维与控制提供直观、可靠的交互支持。
核心功能与作用
2.1 实时数据可视化显示
CMA130前面板的核心功能是实现工业控制数据的集中可视化呈现。其配备的高亮度液晶显示屏（典型为单色或伪彩色LCD）可清晰显示各类关键数据，包括工艺参数（如温度、压力、流量、液位等实时值与设定值）、设备运行状态（如电机启停、阀门开关、泵组运行模式等）、系统工作模式（手动/自动/远程控制）及报警信息（故障类型、发生时间、关联设备等）。显示屏支持多页面切换，可通过自定义组态划分不同功能区域（如主监控页、参数设置页、故障诊断页），满足不同场景下的信息查看需求。
2.2 便捷的现场操作与参数配置
前面板集成了一组工业级操作按键（含功能键、数字键、确认/取消键及方向键），操作人员可通过按键直接完成现场控制操作与参数配置。例如，在手动模式下直接启停设备、调整阀门开度；在参数设置模式下修改工艺目标值、报警阈值、控制逻辑参数等；通过方向键与确认键实现页面切换、菜单选择及操作确认，整个操作流程简洁直观，无需依赖上位机即可完成核心控制任务，提升现场操作效率。
2.3 多维度状态反馈与报警提示
为确保操作人员及时掌握系统运行状态，前面板配备了多组LED状态指示灯与声光报警装置（部分型号集成）。LED指示灯可直观反馈电源状态（电源接通/故障）、系统运行状态（正常/待机/故障）、通信状态（通信正常/中断）及关键设备状态（运行/停止/报警），颜色通常采用红（故障/报警）、绿（正常/运行）、黄（待机/警告）三色区分，一目了然。当系统检测到故障或参数超限时，除显示屏弹出报警信息外，声光报警装置会同步触发，快速提醒操作人员处理异常。
2.4 可靠的抗干扰与环境适应能力
针对工业现场的复杂环境，前面板采用了多重可靠性设计。外壳采用高强度工程塑料，具备一定的防尘、防油污能力（防护等级通常达IP65，具体以型号为准）；内部电路具备电磁屏蔽功能，可抵御现场强电磁干扰（如变频器、高压设备产生的干扰），确保显示数据稳定、操作指令可靠传输；显示屏采用宽温设计，可在-10℃~+55℃的环境温度下正常工作，适应高低温工业场景。
关键技术参数
订货号
3DDE300410
产品型号
CMA130
产品类型
工业级显示屏前面板（人机交互终端）
显示屏规格
5.7英寸单色/伪彩色LCD，分辨率320×240像素，亮度≥300cd/㎡
操作按键
16键工业级硅胶按键（含4个功能键、10个数字键、确认/取消键），寿命≥100万次
状态指示灯
6组LED指示灯（电源、运行、通信、报警1、报警2、备用），红/绿/黄三色
报警功能
显示屏弹窗报警+蜂鸣器声光报警（音量≥85dB，可手动消音）
通信接口
RS-485/RS-232，支持Modbus RTU、ABB专用通信协议
工作电压
DC 24V ±15%，支持反接保护
工作温度范围
-10℃ ~ +55℃
相对湿度
5% ~ 95%（无冷凝）
防护等级
IP65（前面板），IP20（后部接线端，需配合控制柜防护）
安装方式
面板嵌入式安装（标准开孔尺寸：180mm×140mm，具体以手册为准）
外壳材质
高强度ABS工程塑料，防刮擦、抗油污
结构组成与布局说明
4.1 核心结构组成
CMA130前面板主要由四部分核心结构组成：一是显示单元，含LCD显示屏及背光驱动模块，负责数据可视化呈现；二是操作单元，包括硅胶按键组及按键扫描电路，实现现场操作输入；三是状态反馈单元，由LED指示灯与蜂鸣器组成，提供多维度状态提示；四是接口单元，含通信接口、电源接口及信号接口（位于面板后部），实现与控制系统的连接。各单元通过内部主控电路协同工作，确保人机交互的流畅性与可靠性。
4.2 典型布局说明
- 上部区域：集中布置状态指示灯，从左至右依次为电源灯（绿）、运行灯（绿）、通信灯（绿）、警告灯（黄）、故障灯（红）、备用灯（无色），便于操作人员快速扫视掌握系统核心状态。
- 中部区域：为核心显示区域，5.7英寸LCD显示屏占据主要空间，屏幕下方通常设置“页面切换”“菜单”“报警查看”3个快捷功能键，可直接触发常用操作。
- 下部区域：分为左侧数字键区（0-9数字键）与右侧功能键区（确认、取消、上/下/左/右方向键、手动/自动切换键），按键布局符合人体工学，操作时无需频繁移动手部位置。
- 边缘区域：前部边缘设有安装卡扣与密封胶条，用于面板嵌入式安装及防尘防水；右侧边缘通常设置蜂鸣器出声孔，确保报警声音清晰可闻。
安装与配置要点
5.1 安装注意事项
- 安装前需根据前面板尺寸（典型为200mm×160mm×50mm）在控制柜或操作台上开好安装孔，确保开孔尺寸与面板匹配，安装后密封胶条能紧密贴合柜体，保障防护效果。
- 面板应安装在操作人员便于观察与操作的高度（通常距地面1.2m-1.5m），避免阳光直射显示屏，防止反光影响观看；同时远离振动源（如大功率电机），避免长期振动导致按键接触不良或显示屏损坏。
- 接线前必须切断控制柜电源，严格按照面板后部接线端子图区分电源正负极、通信线（A/B端）及信号控制线，避免接反导致内部电路烧毁；通信线需采用屏蔽双绞线，屏蔽层单端接地。
- 安装完成后，需检查面板与柜体的固定是否牢固，按键按压是否顺畅，显示屏背光是否均匀，指示灯是否正常亮起。
5.2 配置流程
1. 硬件连接：完成前面板电源、通信线及控制线的接线，核对接线无误后接通控制柜电源，面板电源灯亮起表示供电正常。
2. 系统初始化：首次通电后，面板会自动进行初始化自检，显示屏显示ABBLogo及自检状态，自检通过后进入默认监控页面；若自检失败，故障灯会亮起，需排查电源及通信连接。
3. 参数组态：通过按键进入“系统设置”菜单，配置通信参数（如波特率、从站地址、通信协议）、显示参数（如背光亮度、屏幕保护时间）及报警参数（如报警阈值、蜂鸣器音量），确保与控制系统参数匹配。
4. 页面配置：通过ABB专用组态软件（如Control Builder M或HMI Configurator）在电脑上设计监控页面（包括数据显示区域、操作按钮、报警窗口），通过通信线将组态文件下载至前面板，完成页面定制。
5. 功能测试：测试各按键操作的响应性、显示屏数据更新的实时性、指示灯与报警功能的准确性，确保所有功能正常后投入使用。
