ABB 07DC92D GJR5252200R0101 数字 I/O 模块
产品详情

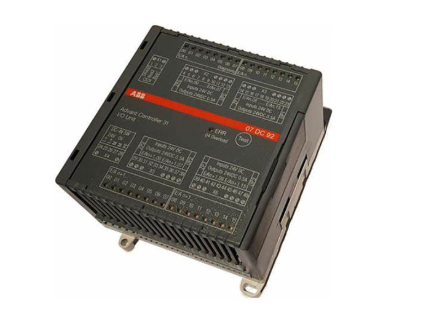

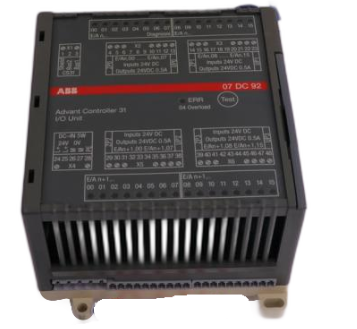

ABB 07DC92D GJR5252200R0101 数字 I/O 模块
产品基本概述
ABB 07DC92D（订货号：GJR5252200R0101）是一款面向工业自动化控制系统的高可靠性数字输入/输出（I/O）模块，隶属于ABB AC 800M或Symphony Plus控制系统的I/O模块体系。其核心定位是作为控制系统与工业现场数字量设备之间的“信号枢纽”，实现对现场开关状态、设备运行信号等数字输入信号的采集，以及对执行器、阀门、指示灯等设备的数字输出控制，为控制系统提供实时、准确的现场数据支撑与可靠的控制指令执行通道。
该模块依托ABB工业控制领域的成熟技术，具备抗干扰能力强、接口配置灵活、诊断功能完善等特点，能够适应冶金、化工、电力、石油石化等复杂工业环境的严苛要求，是提升控制系统信号处理能力与现场设备联动效率的关键组件。
核心功能与作用
2.1 双向数字信号处理
07DC92D模块集成数字输入与输出功能，实现双向数字信号的高效处理。在数字输入方面，模块可采集现场设备的开关量信号（如限位开关、压力开关、设备运行/故障状态信号等），通过内部信号调理电路将现场的强电信号转换为控制系统可识别的标准弱电信号，确保信号传输的准确性；在数字输出方面，模块可接收控制系统下发的控制指令，输出对应的数字信号（如继电器触点信号、晶体管开关信号），驱动现场执行机构动作，实现对生产流程的精准控制，例如控制阀门的开关、电机的启停等。
2.2 完善的信号诊断与故障报警
模块内置精细化的信号诊断机制，具备通道级故障诊断能力。对于数字输入通道，可实时监测信号断线、短路、过电压等异常情况；对于数字输出通道，可诊断输出回路开路、过载等故障。当检测到异常时，模块会立即将故障信息（包括故障通道、故障类型）通过通信总线反馈至控制系统，并触发本地指示灯报警，便于运维人员快速定位故障点，缩短故障排查时间，提升系统的可维护性。
2.3 强抗干扰与可靠性设计
针对工业现场复杂的电磁环境，07DC92D模块采用多重抗干扰设计。模块输入输出通道具备光电隔离功能，隔离电压可达2500V AC以上，有效阻断现场强电磁干扰对模块内部电路及控制系统的影响；同时，模块具备浪涌保护、过流保护功能，可抵御现场电压波动与瞬时冲击，保障模块在恶劣工况下的稳定运行。此外，模块采用工业级元器件，经过严格的环境适应性测试，能够耐受宽温、高湿、振动等极端环境。
2.4 灵活的系统集成与扩展
该模块支持与ABB AC 800M、Symphony Plus等主流控制系统无缝对接，通过专用I/O总线（如PROFIBUS DP、Ethernet/IP等）实现与控制器的高速数据交互。模块采用标准化的导轨安装设计，可根据现场信号数量需求灵活增减模块数量，组成分布式I/O系统，实现对分散式现场设备的集中控制，降低电缆布线成本，提升系统布局的灵活性。
关键技术参数
订货号
GJR5252200R0101
模块型号
07DC92D
模块类型
数字输入/输出（I/O）混合模块
输入通道数量
16路（典型配置）
输出通道数量
16路（典型配置）
输入信号类型
DC 24V/48V，PNP/NPN可选，干接点/湿接点兼容
输出信号类型
继电器输出（常开/常闭可选），触点容量：AC 250V/5A，DC 30V/5A
输入响应时间
≤1ms（可配置）
隔离方式
通道间光电隔离，隔离电压≥2500V AC
工作电压
DC 24V ±10%，支持冗余电源输入
工作温度范围
-25℃ ~ +60℃
相对湿度
5% ~ 95%（无冷凝）
通信接口
PROFIBUS DP、Ethernet/IP、ABB专用I/O总线
安装方式
DIN 35mm标准导轨安装
防护等级
IP20（模块本体）
安装与配置要点
4.1 安装注意事项
- 模块应安装在封闭的工业控制柜内，避免阳光直射、雨水冲刷及粉尘堆积，控制柜需具备良好的通风散热条件，确保模块工作环境温度在允许范围内。
- 安装时需将模块牢固固定在DIN导轨上，模块之间及模块与控制柜内壁之间预留至少5mm的散热间隙，防止模块过热导致性能衰减。
- 接线前必须切断模块电源及现场设备电源，严格按照模块接线端子图区分输入、输出及电源端子，避免错接导致模块内部电路烧毁。
- 现场输入输出线路应采用屏蔽双绞线，屏蔽层单端接地（建议在控制柜侧接地），数字信号线路应远离高压电缆及动力电缆，减少电磁干扰。
4.2 配置流程
1. 硬件部署：完成模块在导轨上的安装，连接模块电源线路、输入输出信号线路及通信总线线路，核对接线无误后标记线路编号。
2. 系统接入：通过ABB专用配置软件（如Control Builder M、800xA Engineering Studio）创建项目，将07DC92D模块添加至I/O站配置中，软件将自动识别模块型号及固件版本。
3. 参数配置：根据现场设备特性配置模块参数，包括输入通道的信号类型（PNP/NPN）、响应时间，输出通道的动作模式（电平输出/脉冲输出），以及通信参数（总线地址、波特率等）。
4. 信号映射：在软件中建立模块I/O通道与控制器变量之间的映射关系，实现控制器对输入信号的读取及对输出通道的控制。
5. 测试验证：接通模块电源及现场设备电源，通过软件强制输出信号或模拟输入信号，测试模块通道的信号采集与输出功能是否正常，同时验证故障诊断功能的有效性。
常见故障与排查方法
输入通道无信号采集
现场设备故障、输入线路断线/短路、模块参数配置错误、通道损坏
1. 检测现场设备输出信号是否正常；2. 用万用表排查输入线路是否通断，有无短路；3. 核对模块输入通道信号类型配置是否与设备匹配；4. 更换备用通道测试，判断是否为通道损坏。
输出通道无法驱动设备
输出线路断线、设备故障/过载、模块输出通道损坏、电源电压异常
1. 检查输出线路接线是否牢固，有无断线；2. 测试现场设备是否正常，排除设备自身故障；3. 检测模块工作电压是否在允许范围；4. 通过软件强制输出，用万用表测量输出端子电压，判断通道是否损坏。
模块频繁报故障
电磁干扰严重、线路绝缘不良、故障阈值配置过低、模块硬件故障
1. 检查信号线路屏蔽层接地是否可靠，远离干扰源；2. 检测输入输出线路绝缘电阻，排除绝缘不良问题；3. 核对故障诊断阈值配置是否合理；4. 更换模块进行替换测试，确认是否为硬件故障。
模块无法与控制器通信
通信线路故障、通信参数不匹配、总线地址冲突、模块通信接口损坏
1. 检查通信线路是否断线，接头是否松动；2. 核对模块与控制器的通信参数（波特率、校验位）是否一致；3. 排查总线地址是否存在冲突；4. 用诊断工具测试模块通信接口，判断是否损坏。
维护与保养建议
- 定期（建议每月）对模块进行外观检查，清理模块表面及接线端子的灰尘、油污，检查端子螺丝有无松动，及时紧固防止接触不良。
- 每季度通过配置软件对模块参数进行备份，同时检查模块固件版本，如有官方更新需及时升级，以修复潜在漏洞并优化性能。
- 定期（建议每半年）对模块输入输出通道进行功能测试，模拟各类信号状态验证通道性能，确保信号采集与输出的可靠性。
- 避免在模块带电状态下插拔接线或进行参数修改，操作时需佩戴防静电手环，防止静电损坏模块内部集成电路。
- 建立模块运行档案，详细记录模块安装时间、参数配置、故障情况及维护记录，为后续运维提供完整的数据支撑。
